ПОДСЕЧКА МЕТАЛЛА



Детали большой длины очень часто изготовляют с подсечкой. Сущность операции подсечки заключается в том, что полки детали углубляют на определенную глубину с таким расчетом,

чтобы поверхность детали, наложенной на подсеченное место, находилась на одном уровне с поверхностью полки.

Подсечка может выполняться у конца детали (рис. 82, а) и на ее середине (рис. 82, б).

Подсечка вручную осуществляется молотком-наводильником на специальной оправке-подсечнике. Для работы подсечник зажимают в тиски (рис. 82, в) таким образом, чтобы он выступал
над губками тисков на высоту, большую 'высоты полки, и на глубину подсечки.

При выполнении операции подсечки деталь кладут на подсечник, удерживают рукой и наносят молотком удары по детали. При подсечке у конца детали удары молотком наносят равномерно с конца детали и постепенно приближаются к не-подсеченной полке. При нанесении ударов молотком по одному месту могут появиться трещины. Кроме того, при подсечке надо следить за тем, чтобы смещалась вся полка, а не только ее верхняя часть.

При подсечке на середине детали удары молотком наносят с середины подсекаемого участка сначала в одну сторону, затем в другую, как показано стрелками на рис. 82, г.

Подсечка детали вручную — весьма трудоемкая операция. Наиболее производительно подсечка профилей осуществляется штамповкой, при этом качество их повышается.

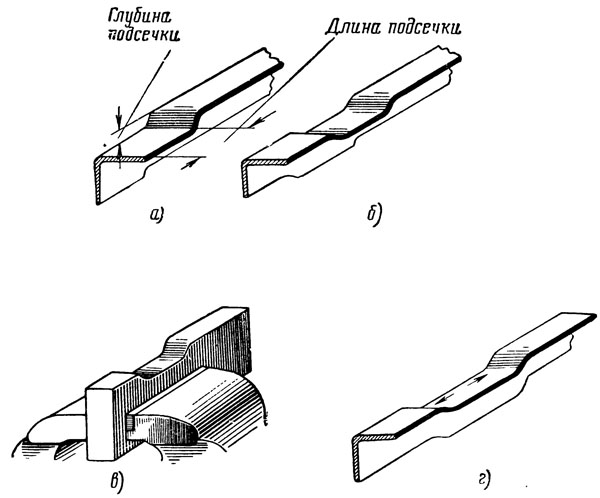

Рис. 82. Инструмент, виды и приемы подсечки деталей:
а — деталь с подсечкой у конца, б — деталь с подсечкой в середине, в — оправка-подсечник, зажатый в тиски, г — направление ударов при подсечке детали
