РИФЛЕНИЕ МЕТАЛЛА

Рифты, выгибаемые на концах труб (рис. 8] виг), представляют собой углубления полукруглой формы. Трубы с рифтами на концах применяют для изготовления трубопроводов с плотными швами. В табл. 37 указаны размеры рифтов, выгибаемых на концах труб.

Рифление производится на зигмашине парными роликами, один из которых имеет кольцевой желобок, а другой — выпуклый полукруглый выступ (рис. 81, в и г). Для получения рифтов

на определенном расстоянии от кромки пользуются упором. При вращении роликов труба поворачивается и ролики производят рифление. При образовании рифтов верхний ролик надо постепенно прижимать к трубе. При работе на зигмашине трубу необходимо поддерживать рукой в рукавице или с прокладкой, так как труба, увлекаемая по окружности вращающимися роликами, может острыми кромками порезать руку. Нужно также очень внимательно следить за движением трубы и руки, чтобы пальцы не попали под ролики.

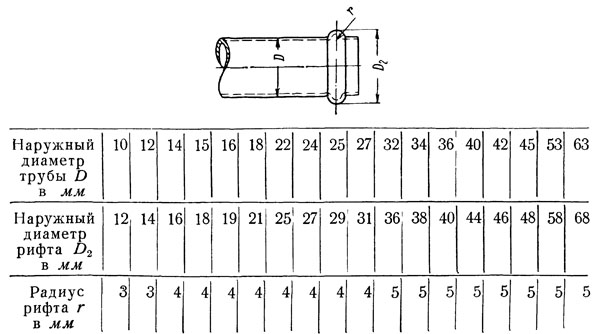

Таблица 37 Размеры рифтов, выгибаемых на концах труб, в мм
