ФАЛЬЦОВКА ЛИСТОВОГО МЕТАЛЛА



Фальцевый шов представляет собой соединение, в котором две заготовки или два листа скрепляются отогнутыми кромками, плотно прижатыми друг к другу. Таким способом получают вполне надежное соединение, успешно заменяющее во многих случаях соединения, осуществляемые паянием.

Соединения фальцевыми швами применяют при изготовлении изделий из стали, меди и латуни.


Фальцевый шов может иметь различную конструкцию замка. По устройству замка (рис. 78) фальцевые швы разделяются на одинарные, двойные, полуторные (комбинированные) и угловые, по виду — на стоячие и лежачие, а по расположению — на продольные и поперечные.

Стоячие одинарные (рис. 78, а) и двойные (рис. 78, б)

фальцы применяют в тех случаях, когда требуется придать из-

делию наибольшую жесткость.

Одинарные лежачие фальцы (рис. 78, в) используют при изготовлении изделий, к которым не предъявляется требований повышенной прочности и плотности.

Двойные лежачие фальцы (рис. 78, г) применяют при изготовлении изделий, к которым предъявляются повышенные требования в отношении плотности шва и его прочности.

Полуторный (комбинированный) фальц (рис. 78, д), предложенный новатором-жестянщиком 1П. А. Лапшовым, обладает почти такой же прочностью и стойкостью, как и двойной фальц.

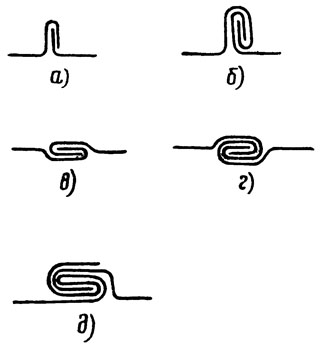

Рис. 78. Виды фальцев:
а — одинарный стоячий, б — двойной стоячий, в — одинарный лежачий, г — двойной лежачий, д — полуторный (комбинированный)






Угловые одинарные и комбинированные фальцы употребляют при изготовлении изделий прямоугольного сечения.

Заготовка фальцев вручную производится ударным и опорным инструментами. Ударные инструменты: молоток, изготовляемый из твердых пород дерева — березы, бука и т. п., и фалыцмейсель (рис. 79, а). Опорными инструментами служат угольник (рис. 79, б) и брусок (рис. 79, в), укрепляемые на верстаке.

Заготовка одинарного лежачего фальца производится, как показано на рис. 79, г.

Прежде чем приступить к заготовке одинарного лежачего фальца, надо наметить линию изгиба на листе. Ширина отгибаемых кромок при одинарном лежачем фальце на одном листе равна ширине фальца, а на другом листе — двойной ширине фальца; следовательно, припуск на одинарный фальц равен тройной ширине фальца. Например, припуск на одинарный фальц шириной 12 мм равен 12X3 = 36 мм.

Лист кладут на угольник или брусок так, чтобы линия разметки совпадала с краем угольника (рис. 79, б) или бруска (рис. 79, в). По выступающей части листа наносят удары молотком до полного изгиба кромки на 90°. После этого лист переворачивают вверх кромкой, которая подгибается, но не до прилегания к листу, а так, что остается зазор. Точно так же подготовляют кромку и на втором листе. Затем листы соединяют так, чтобы их кромки «входили друг в друга, после чего их уплотняют ударами молотка. Чтобы фальц не разошелся, делают подсечку

листов у края фальца деревянным молотком, после чего окончательно обжимают фальц фальцмейселем (рис. 79, а). Обжатие фальца производится ударами молотка по фальцмейселю.

Заготовка двойного лежачего фальца заключается в следующем (рис. 79, д): сначала изготовляют одинарный лежачий фальц, а затем делают второй изгиб, оставляя в фальце зазор.

Для этого переворачивают лист фальцем вверх и загибают фальц, оставляя зазор между листом. Так же подготовляют двойной фальц на втором листе. Затем оба фальца вводят один в другой и обжимают.

При заготовке одинарного стоячего фальца на одном листе кромку загибают на 90° (рис. 79, е), а у другого листа делают стоячий одинарный фальц. Отогнутые кромки соединяют вместе и плотно обжимают.

При заготовке двойного стоячего фальца .на одном листе кромку загибают в двойной (рис. 79, ж), а на другом листе — в одинарный фальц. Затем фальцы вводят один в другой и обжимают шов ударами молотка.

Заготовка фальцев более производительно осуществляется на фальцепрокатных станках ВМС-52, ВМС-55 и др. На заготовку лежачего или углового фальца на полном листе длиной 1420 мм затрачивается не более 10 сек. Для закатки фальцевых швов применяют фальцезакаточные станки С-241 с ручным и механическим приводами.

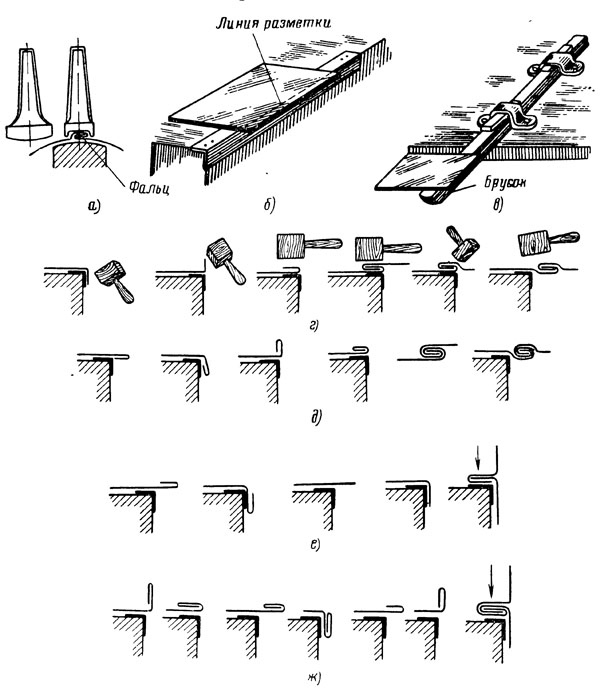

Рис. 79. Инструмент и заготовка фальцев: а — фальцмейсель, б, в — угольник и брусок, укрепленные на верстаке, г — заготовка одинарного лежачего фальца, д — заготовка двойного лежачего фальца, е — заготовка одинарного стоячего фальца, ж — заготовка двойного стоячего фальца
