Ковка державки

Ковка державки

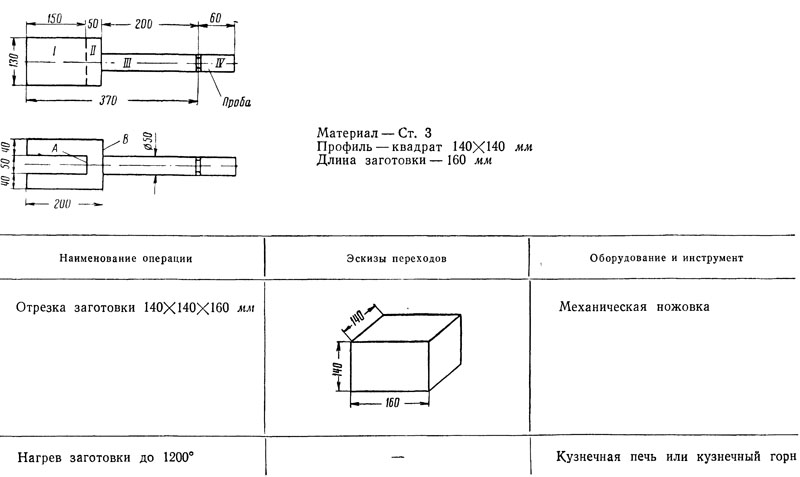

В качестве примера изготовления сложной поковки ниже приводится технологический процесс ковки на молоте державки, форма и основные размеры которой показаны на эскизе в технологической карте (табл. 27). Эту поковку можно изготовить ручным способом и на молоте. Ковка на молоте выполняется в 2—3 раза быстрее и не требует участия молотобойца.

На эскизе изображена поковка (а не деталь), поэтому определения припусков и составления кузнечного чертежа не требуется. Произведем расчет материала для поковки обычным

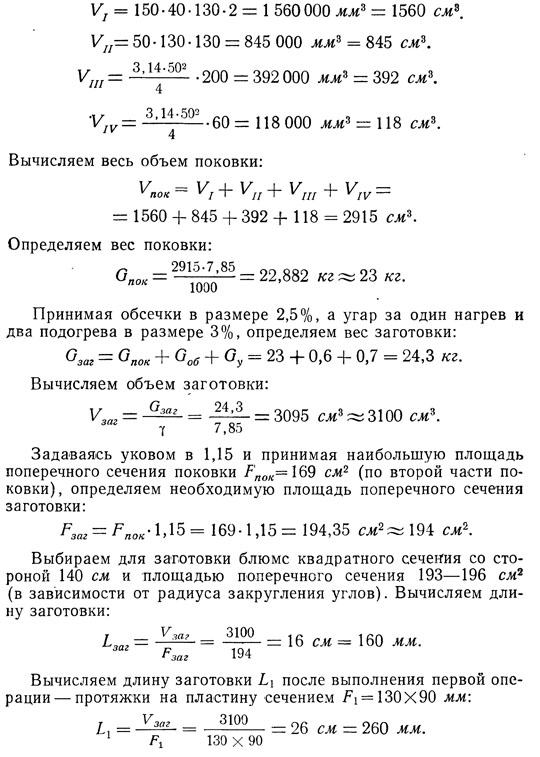

порядком. Разделим поковку на четыре отдельные части и вычислим их объемы:

Для оттяжки щек с обоих концов заготовки необходимо сделать засечки (см. технологическую карту ковки державки) на
таком расстоянии от торцов заготовки, которое обеспечивало бы установленные размеры щек. Определяем расстояние засечек от торцов заготовки. Объем металла, необходимого для одной щеки, равен:

Vщ= 150 • 40 • 130 = 780 000 мм3

Расстояние от торца до засечки:

Lзас — 780 000: (130*90) = 65 мм.

После нанесения засечек с обоих концов заготовки и оттяжки этих концов на щеки размеры заготовки должны быть такими, какие показаны на четвертом эскизе технологической карты ковки державки (эти размеры следует (проверить кронциркулем).

Для оттяжки рукоятки державши необходимо также сделать засечки с четырех сторон на заготовке (см. технологическую карту), отступив от поверхности А на 52 мм, чтобы обеспечить полноту объема Vп и не завалить грани и углы поверхности В.

Таблица 27

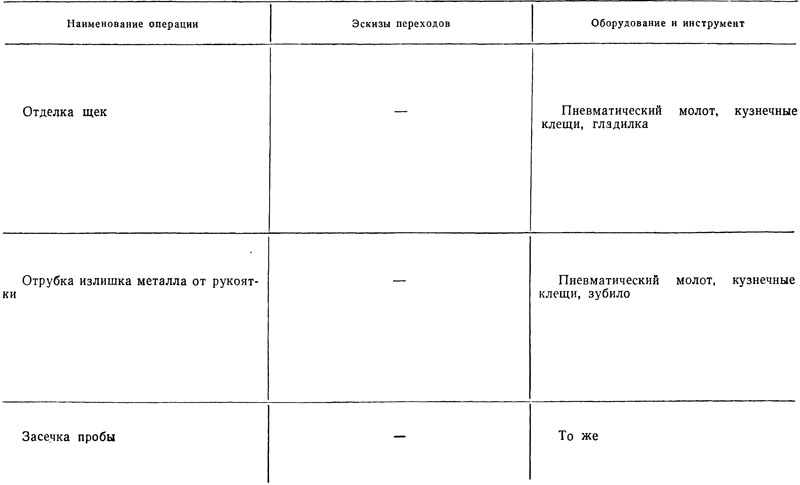

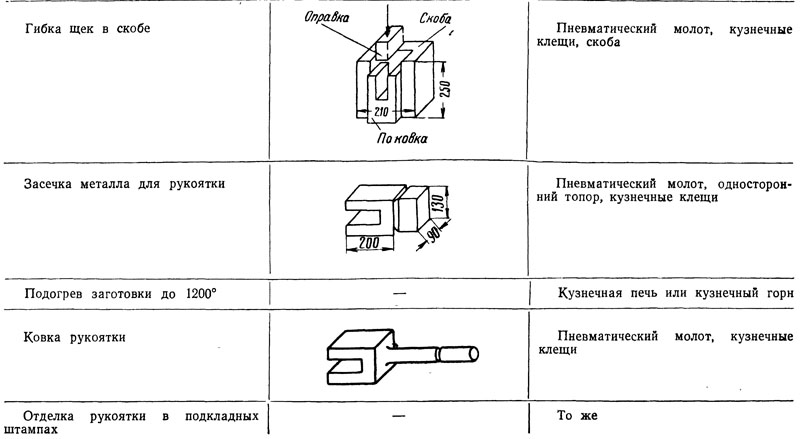

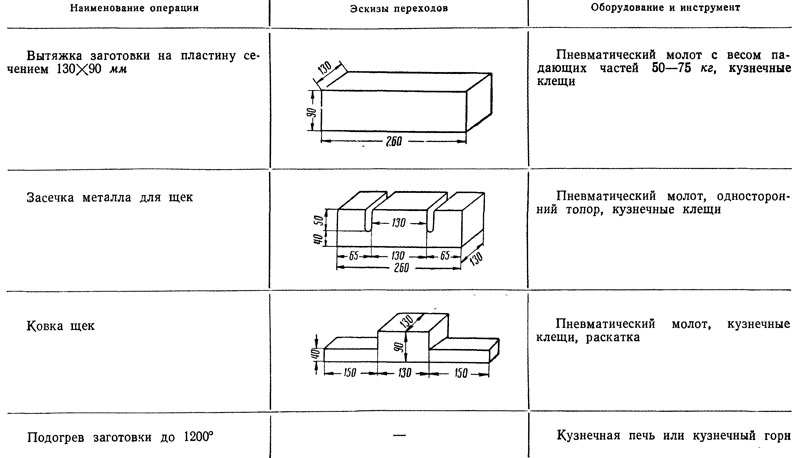

Технологическая карта ковки державки

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Перечислите виды кузнечной рубки при ручной ковке и дайте краткое описание применяемых инструментов.

2. Перечислите виды кузнечной рубки при машинной ковке и дайте краткое описание применяемых инструментов.

3. Дайте краткое описание способов кузнечной гибки и инструментов, применяемых для гибки.

4. Перечислите и опишите способы закручивания металла и применяемые для этого приспособления.

5. Дайте краткое описание способов кузнечной сварки и укажите случаи их применения.

6. Какие правила техники безопасности следует соблюдать при ручной ковке.

7. Разработайте технологический процесс и составьте технологическую карту ковки дверной петли ручным способом.

8. Разработайте технологический процесс и составьте технологическую карту ковки оси для телеги машинным способом.
