ПРИМЕРЫ ФАСОННОЙ КОВКИ НА МОЛОТАХ

На рис. 58 представлены образцы типичных поковок, изготовляемых на пневматических молотах. Это главным образом поковки весом 3—15 кг для различных машин (рычаги, диски, шестерни, валы, втулки, гайки, шайбы), всевозможные ремонтные поковки, заготовки для инструментов (резцы, фрезы, оправки, зубила, молотки, кувалды и пр.). В качестве примеров ниже приведены технологические процессы ковки специального болта и гайки.

Ковка заготовки для специального болта, изображенного на рис. 59, а.

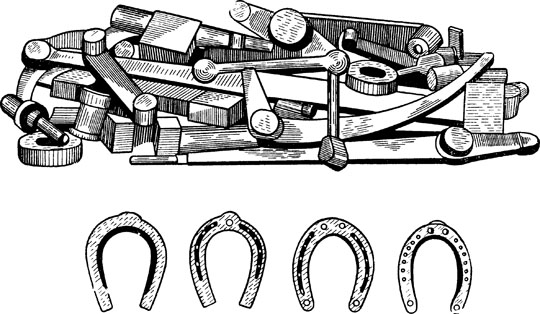

Рис. 58. Образцы поковок, изготовляемых на пневматических молотах

Определение размеров заготовки. Так как деталь небольшая и с плавными очертаниями, принимаем припуск на обработку по 5 мм на сторону по диаметру и то 5 мм на торцы и составляем кузнечный чертеж (рис. 59, а). Вычисляем

Таким образом, размеры заготовки должны быть: круг диаметром 90 мм и длиной 215 мм.

Процесс ковки заданной поковки на пневматическом молоте с весом падающих частей 50—75 кг приведен в технологической карте (табл. 25).



Таблица 25

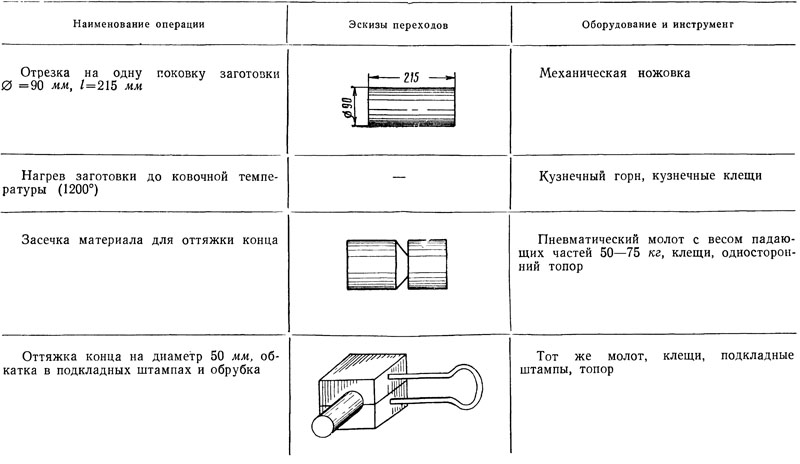

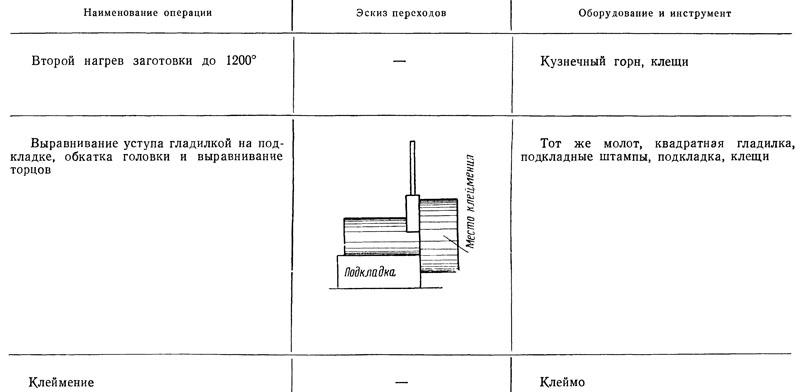

Технологическая карта ковки специального болта

Ковка заготовки для специальной гайки, изображенной на рис. 59, б.

Определение размеров заготовки. Принимая припуск на каждую грань и на торцы детали по 5 мм, составляем кузнечный чертеж (рис. 59, б), вычисляем объем поковки Vпок по формуле для правильного шестигранника:

Процесс ковки заданной поковки на пневматическом молоте с весом падающих частей 50—75 кг приведен в технологической карте (табл. 26).

Таблица 26

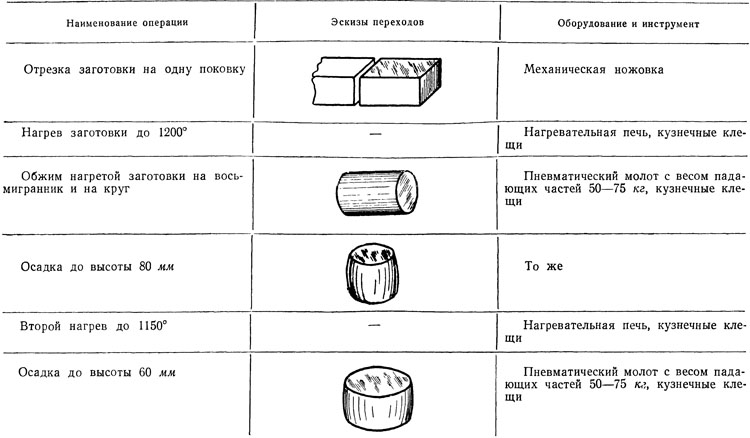

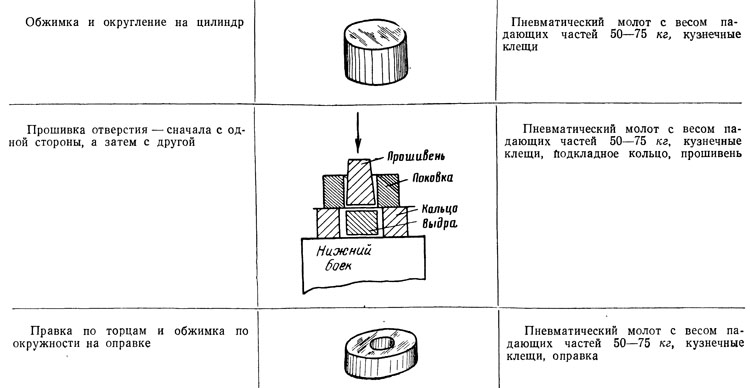

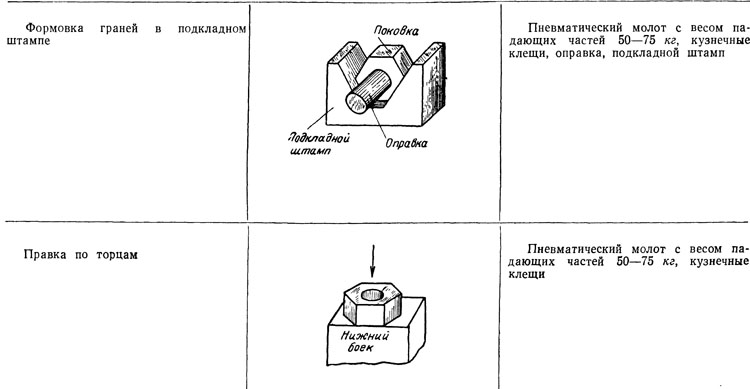

Технологическая карта ковки специальной гайки
