§11. Раскрой шпона

В производстве мебели в качестве облицовочного материала применяют строганый и лущеный шпон, листовой шпон на основе бумаг и рулонный материал. Строганый шпон изготавливается в соответствии с требованиями ГОСТ 2977—82 «Шпон строганый. Технические условия», а лущеный — в соответствии с требованиями ГОСТ 99—75 «Шпон лущеный. Технические условия». Подготовка облицовочного шпона для деталей и шпона для черновых облицовок обычно заключается в разметке, подборе и раскрое на заготовки необходимых размеров. Пачку шпона подбирают по породам древесины, размерам, качеству, цветовому и текстурному рисунку листов. При обработке лущеного шпона, идущего на изготовление внутренних облицовок, пачки шпона не подбирают.

Для максимального выхода шпона первый лист отобранной пачки размечают по шаблонам. Это дает возможность формировать облицовку с наиболее красивым рисунком при минимальных отходах шпона. Рабочий, производящий разметку, должен знать размеры и назначение всех облицовок для деталей изделия. Схема организации участка разметки шпона дана на рис. 19.

Пачки шпона хранятся на стеллажах 1. Их подбирают и размечают на рабочих столах 2, имеющих мерные линейки, разного рода шаблоны, опорные линейки. Размечают шпон цветными мелками или карандашами. Размеченные пачки укладывают на подстопные места 3. Для простых рисунков наборов облицовок и при хорошем качестве шпона в отдельных случаях пачки шпона не подбирают и не размечают. Роликовой тележкой 4 шпон перемещается на участок раскроя.

Пачки шпона раскраивают по намеченным линиям сначала поперек, а затем вдоль направления волокон. При раскрое полосы в пачке не должны смещаться. Перекос реза не допускается. Раскраивают шпон на круглопильных и ленточнопильных станках, бумагорезательных машинах и гильотинных ножницах.

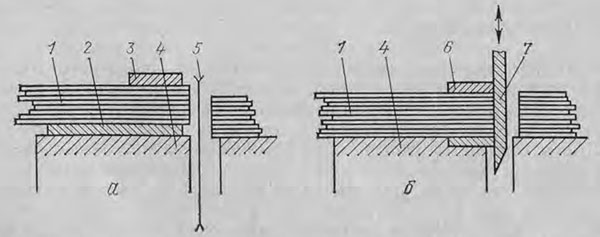

Рис. 20. Схема раскроя шпона на круглопильных станках (а) и гильотинных ножницах

При раскрое па круглопильных станках (рис. 20, а) пачку шпона 1 закрепляют на каретке 2 зажимом 3. Каретка перемещается по пазам стола станка 4 до пилы 5. После опиловки продольные кромки не имеют требуемой шероховатости по-верхности, и их необходимо фуговать.

Операция фугования не требуется, если шпон раскраивают на гильотинных ножницах с прижимной балкой (рис. 20,6).

Пачку шпона У укладывают на столе 4, зажимают прижимной балкой 6 и обрезают ножом 7.

Для продольного и поперечного резания пакетов строганого и лущеного шпона на заготовки для последующего ребросклеивания без фугования кромок применяются гильотинные ножницы НГ18-1, НГ28-1, НГЗО. Производительность станка НП8-1 при обработке пакетов длиной 1600, шириной 200, высотой 90 мм — 2,7 м3/ч при норме обслуживания 2 человека. Схема организации рабочего места у гильотинных ножниц приведена на рис. 21.

Листовой шпон на основе пропитанных бумаг раскраивают аналогично шпону из натуральных пород древесины. Рулонный материал для получения нужного формата необходимо раскроить на станке, имеющем устройство для крепления рулона и подачи его с помощью валиков к механизму измерения длины отрезаемых листов и подвижному ножу.
