§ 10. Раскрой плитных и листовых материалов из дерева

Схемы раскроя. Древесностружечные, древесноволокнистые, столярные плиты, фанеру и бумажно-слоистые пластики раскраивают сквозными резами, т. е. так, чтобы каждый рез разделял материал на части. Наиболее распространены три схемы раскроя: продольный, поперечный и смешанный (рис. 15).

Продольный (рис. 15, а) как самостоятельный вид раскроя применяется довольно редко. В большинстве случаев продольный раскрой применяют для подлежащих склеиванию заготовок с последующей их обработкой или для изготовления различного рода заглушин, совпадающих по длине с раскраиваемыми плитами, к которым не предъявляется строгих требований в отношении размеров и точности углов между смежными кромками. Данный вид раскроя, как правило, предшествует последующему поперечному раскрою получаемых полос.

Поперечный раскрой (рис. 15, б), как и продольный, встречается очень редко и применяется в тех же случаях. Чаще всего он является продолжением раскроя продольных полос на форматные заготовки.

Смешанный (рис. 15, в) сочетает в себе раскрой по двум предыдущим схемам и выполняется на одном и том же станке без снятия отрезанных полос и переналадки. Раскрой производят па многопильных станках с пилами продольного и поперечного резания или на специальных однопильных станках с продольным и поперечным ходом пилы.

Раскрой ведут сквозными пропилами, но получение разноформатных заготовок в процессе раскроя производят смещением отрезанных полос относительно друг друга или включением пил, находящихся на разных расстояниях одна от другой. Наиболее рационален раскрой, позволяющий получить наибольший процент полезного выхода.

Карты раскроя. Карты раскроя — это графически представленное расположение заготовок на стандартном формате раскраиваемого материала. В масштабе на формате раскраивае-мого материала располагают все выкраиваемые из него заготовки.

Карты раскроя составляются с учетом следующих факторов: максимального выхода; комплектности деталей разных размеров и назначения при раскрое партии плит в соответствии с объемом производства; минимального количества типоразмеров деталей при раскрое одной плиты или листа; минимального повторения одних и тех же деталей в разных картах раскроя.

Разработка оптимальных карт (планов) раскроя плитных и листовых материалов предусмотрена двумя способами — без применения ЭВМ и с помощью ЭВМ.

Установлено, что при составлении оптимальных карт раскроя и их реализации значительное влияние оказывают технологические и конструктивные факторы.

К технологическим факторам относятся в основном: размеры исходного материала и деталей мебели; величина припусков на дальнейшую обработку; величина припуска на опиливание для создания базовых кромок; количество типоразмеров заготовок, выпиливаемых из одной плиты (листа) материала.

В мебельной промышленности раскраивают ДВП, ДСтП не-облицованные и облицованные (ламинированные), ДВП с лакокрасочным покрытием, фанеру. Размеры указанных материалов и их предельные отклонения предусмотрены соответствующими ГОСТами, однако для оптимального плана раскроя необходимо выбирать размеры исходного материала, предпочтительные для данных деталей.

Эффективное использование материалов определяется кратностью размеров заготовок, которая устанавливается в соответствии с конструкторской документацией на изделие. При раскрое ДВП с печатным рисунком и фанеры необходимо соблюдение заданного направления рисунка или волокон в заготовках. Для деталей из ДСтП припуски на дальнейшую обработку устанавливают по длине и ширине. Размеры припусков зависят от вида раскраиваемого материала. Для заготовок, которые в дальнейшем подлежат облицовыванию, устанавливаются припуски на опиливание и фрезерование (в зависимости от оборудования). Детали мебели, используемые без облн-цовывания, например изготовленные из ДВП или фанеры, выпиливаются без припусков на обработку.

Для получения заготовок (деталей) точных размеров, правильной геометрической формы (с учетом допускаемой ГОСТом косоугольности плит и листовых материалов) необходимо создание чистовых базовых кромок (величиной 12... 15 мм), которых в зависимости от типа станка может быть одна или две. Величина пропила составляет 4... 5 мм и зависит от толщины пил.

Учитывая конструктивные особенности разгрузочных устройств оборудования и необходимость обеспечения рациональной организации труда рабочих на разгрузке и сортировке заготовок, количество типоразмеров заготовок, выпиливаемых из одного листа исходного материала, принимается не более 3.

К конструктивным факторам относятся: максимальные размеры обрабатываемого материала; количество пильных агрегатов у станка; размеры максимальной ширины полосы, отрезаемой продольной пилой; размеры минимальной ширины полосы, обрезаемой продольной пилой; минимальное расстояние между поперечными пилами; минимальное расстояние между продольными пилами; максимальная высота пропила; производительность оборудования; время на переналадку; режим работы. Эти факторы определяют особенности оборудования для раскроя и определяются его технической характеристикой.

Методика составления карт раскроя вручную. Эта методика предусматривает определенную систему правил составления плана раскроя плит на заготовки или детали, требуемые на планируемый период. Для этого необходимо произвести следующие действия.

1. Составить спецификацию, содержащую наименование заготовок (деталей), их размеры, площадь, количество на планируемый период, размеры исходного материала и его площадь.

2. Спецификацию заготовок записать в порядке убывания площадей.

3. Вычертить на листе карту раскроя, лучше в масштабе 1 : 20.

4. Выполнить раскладку деталей (заготовок) на поле карты, учитывающую возможности оборудования, следующим образом: найти расположение продольных резов путем наилучшей укладки заготовки с большей площадью, затем подобрать остальные заготовки из спецификации и заполнить оставшуюся площадь.

5. Сведения по каждой карте занести в таблицу (форма 1), цель заполнения которой — достигнуть комплектности по всем типам заготовок и определить общее количество листов на планируемый период.



Как видно, оптимизация процесса раскроя — сложная задача и решается с помощью ЭВМ. Это возможно при наличии математической модели задачи, описывающей условия раскроя.

При наличии большого числа типоразмеров заготовок решение задачи с помощью ЭВМ может дать значительный эффект. При решении задачи по оптимизации раскроя плит используется алгоритм двойственного симплекс-метода на множестве карт, разрабатываемых ЭВМ при неявно заданной матрице ограничений. Такие задачи на ЭВМ решаются в три этапа.

1. Ввод информации о потребных заготовках, получение полос при различных вариантах сочетания с учетом возможных поворотов заготовок и применяемого оборудования.

2. Решение задач линейного программирования с выявлением базисного варианта допустимых решений уравнений по комплектности, нахождение оптимального варианта.

3. Печать выходной информации в форме оптимальных черт раскроя.

Применение ЭВМ при разработке раскройных карт позволяет повысить выход заготовок на 3 % и сократить сроки разработки карт раскроя. Широкое использование отраслевой системы, унификация щитовых элементов упрощают решение задач по оптимизации раскроя и дают возможность довести полезный выход заготовок до 95... 96 %

При разработке карт раскроя полезный выход (по данным ВПК.ТИМ) должен быть не менее, %: ДСтП 92, плит столярных 85, твердых ДВП с лакокрасочным покрытием 88...90, фанеры 85.

Технология и оборудование раскроя. При небольших объемах производства раскрой производится на обычных круглопильных станках, оснащенных специальными столами для размещения раскраиваемых плит. Однако эти станки малопроизводительны, неудобны в эксплуатации и не обеспечивают требуемой точности раскроя.

В ряде случаев рационально пользоваться трехпильными форматно-обрезными станками ЦТЗФ-1. Станок предназначен для форматной обрезки и раскроя пачки плитных и листовых материалов толщиной до 50 мм. Использование станка ЦТЗФ-1 возможно при продольной или поперечной схеме раскроя плитных материалов и пластиков. Однако, как правило, в этих случаях необходима установка еще круглопильного станка с кареткой для раскроя материала в окончательный размер. При этом резко возрастают трудозатраты, падает производительность труда, снижается процент полезного выхода.

Наиболее производительно раскрой плитных материалов может быть выполнен на станке с программным управлением ЦТМФ. Станок состоит из двух участков — продольного и поперечного. На продольном участке производится отпиливание продольной полосы материала, на поперечном — раскрой продольной полосы на форматы. Загрузка станка автоматизирована. Разгрузка — ручная.

Продольный участок состоит из станины с роликовым столом, продольного пильного суппорта и прижима. На столе смонтированы пневмоцилиндры для поперечного и продольного базирования раскраиваемого пакета. Сверху по обеим сторонам станины смонтированы направляющие, по которым перемещается каретка. Спереди и сзади каретки расположены два ряда толкателей и зажимов для захвата пакета и его подачи на позицию продольного раскроя. Поперечный участок состоит из станины, на которой смонтирована на консолях траверса с поперечными пильными суппортами. За поперечным участком
установлены штанги для приема раскроенных заготовок.

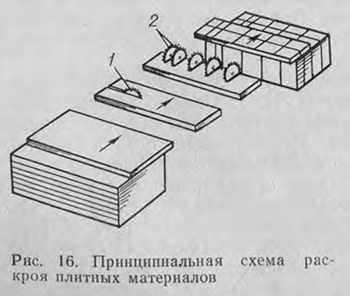

Принципиальная схема раскроя плитных материалов на многопильном станке дана на рис. 16. Вначале продольная пила 1, расположенная под рабочим столом, отпиливает полосу пакета заданной ширины. После произведенного продольного реза ложение. Расположенный за пилой перемещаемый стол приподнимается и принимает на себя отрезанные полосы. Затем стол движется в поперечном направлении и плита группой пил

2 делится на заготовки заданной длины. Количество поперечных пил в зависимости от конструкции станка может быть разным. Однако в процессе раскроя не всегда участвуют одновре-менно все поперечные плиты. Это, как правило, диктуется необходимыми размерами заготовок.

Станок модели ЦТМФ с загрузчиком и укладчиком входит в состав линии раскроя листовых и плитных материалов МРП-1, схема которой дана на рис. 17. Процесс раскроя материала, загрузка и выгрузка его автоматизированы. Программное управление может быстро изменить схему раскроя, которая даег максимальный выход. Раскрой осуществляется одной продольной и десятью поперечными пилами. На этой линии можно вести раскрой по пяти программам. Станок ЦТМФ, входящий в линию, имеет высоту пропила 60 мм, и в зависимости от толщины раскраиваемого материала количество плит в закладке меняется.

Принцип работы линии заключается в следующем. Стопа плит высотой до 800 мм устанавливается автопогрузчиком на напольный конвейер 1, который перемещает ее на платформу подъемного стола 2. Каретка 3 многопильного станка ЦТМФ, перемещаясь над стопой, своими упорами сталкивает пакет из нескольких плит на позицию базирования, где он базируется и фиксируется зажимами каретки. В зажатом состоянии пакет перемещается кареткой в станок 7 на позицию продольного раскроя.

После остановки каретки включается продольный прижим, приводы вращения, подъема и подачи продольного пильного суппорта. По окончании распиливания полоса остается на поддерживающих кронштейнах. Продольный прижим поднимается, включая подъем направляющих, и стол снимает с поддерживающих кронштейнов отрезанную продольную полосу материала.

В начале движения стола поднимаются секционные упоры и базируется материал. Одновременно включаются и опускаются поперечные пильные суппорты, что запрограммировано на штекерной панели. После того как стол переместится в крайнее заднее положение, поперечные пилы поднимаются, стол опускается, оставляя раскроенные полосы на штангах, и возвращается в исходное положение.

Последующим ходом стола раскроенная полоса переталкивается па приемный роликовый конвейер 6 укладчика и передается на роликовый конвейер сталкивателя 5. Отсюда стрелой сталкивателя раскроенный материал сдвигается на подъемный стол 4 до упорной базирующей линейки. Доталкива-тели и стрела выравнивают пакет в продольном и поперечном направлениях. После этого подъемный стол опускается на шаг равный толщине уложенного пакета.

Раскроенные заготовки в зависимости от транспортабельности пакета складируются в стопы высотой до 1000 мм. Наличие двух подъемных столов позволяет укладывать раскроенные заготовки в две разные стопы, при этом в каждой стопе складируются заготовки одинаковых размеров по ширине и длине. Раскроенные заготовки автоматически подаются в соответствии с нх размерами на тот или другой подъемный стол с помощью программного устройства укладчика.

С подъемных столов уложенный материал поступает на внутрицеховые конвейеры, на которых стопы раскроенных заготовок разделяются на отдельные стопы. Разделение стоп происходит в результате более высокой скорости цеховых конвейеров по сравнению со скоростью подачи подъемных столов. Для того чтобы можно было подобрать необходимую разность скоростей, приводные ролики платформы подъемных столов имеют бесступенчатое регулирование частоты вращения.

Линия МРП-1 может работать как в автоматическом, так и в полуавтоматическом режиме. При работе линии в полуавтоматическом режиме раскроенный материал можно укладывать вручную. В этом случае каждую поступающую из станка полосу материала вручную снимают с остановленного приемного конвейера укладчика или с нее вручную удаляют крупные деловые отходы. После этого оператор включает приемный конвейер укладчика. Оставшаяся часть материала или последующие полосы раскроенного материала, не требующие вмешательства оператора, переходят на сталкиватель, где процесс передачи и укладки осуществляется автоматически. Снятые вручную заготовки укладываются на траверсную тележку или другое транспортное внутрицеховое устройство.

Отходы, получаемые при выравнивании продольных кромок, распиливаются одновременно с поперечным раскроем первой полосы. В виде относительно коротких обрезков они сталкиваются на склиз за пределы приемных штанг и поступают на конвейер уборки отходов, который размещается внизу под направляющими стола раскроечного станка. Отходы от боковых кромок проваливаются в проемы между штангами непосредственно на конвейер отходов. Крупные деловые отходы, как правило, используются для изготовления изделий ширпотреба, как вторичное сырье или как топливо.

Особое значение приобретает вопрос полного использования отходов плитных материалов, и в этой связи весьма эффективно склеивание кусковых отходов. Сращенные кусковые отходы вновь раскраиваются и калибруются. Применяются для сращивания отходов нетиповые вертикальные ваймы с гидравлическим или ручным зажимом. Склеивание холодное или с помощью токов высокой частоты (ТВЧ). Наиболее прогрессивная технология использования отходов предусматривает создание комплекса оборудования для раскроя плит с промежуточным сращиванием на автоматизированном оборудовании. Конструкция такой линии (рис. 18) предусматривает склеивание полноформатных плит по длинной стороне в непрерывную ленту, раскрой на полосы необходимой ширины, склеивание полос в непрерывную ленту и окончательный раскрой на детали заданного размера. Внедрение такой технологии позволит добиться почти 100%-ного выхода ДСтП, а также достичь полной автоматизации процесса раскроя.

Древесностружечные и твердые древесноволокнистые плиты вызывают быстрый износ режущего инструмента, поэтому для раскроя их желательно применять пилы с пластинками из твердых сплавов. Особое внимание следует уделять чистоте и точности раскроя и прямолинейности кромок щитов.

На поверхностях щитовых деталей не допускаются дефекты механической обработки: сколы, задиры, выщербины, если они не устраняются последующей обработкой.

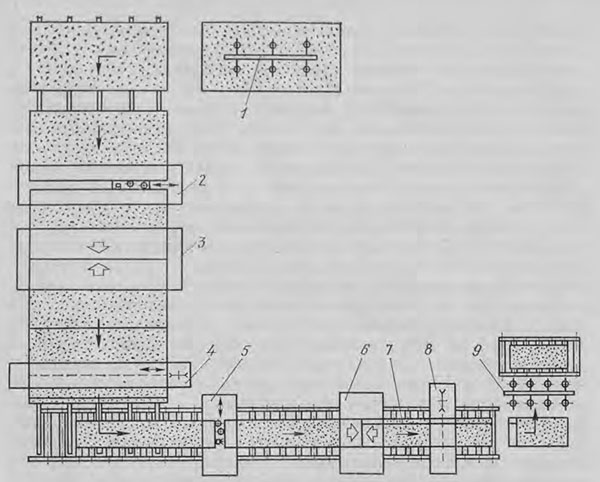

Рис. 18. Схема линии раскроя ДСтП с промежуточным сращиванием:
1 — автоматический загрузчик; 2 — станок для фрезерования кромок плит с устройством для нанесення клея; 3 — пресс для продольного сращивания плит (по длинной стороне); 4 — однопильный станок для продольного раскроя на полосы; 5 — станок для фрезерования кромок с устройством для нанесения клея; 6 — пресс для поперечного сращивания; 7 — слой продольного сращивания; 8 — станок для поперечного раскроя на детали заданного формата; 9 — автоматический укладчик





Режим раскроя плитных и листовых древесных материалов
Скорость резания, м/с......................................50 ... 60

Диаметр пил, мм ..................... 360 . . . 400

Число зубьев дисковых пил, оснащенных пластинками из твердого сплава (тип I), шт......................................56 ... 72

Число зубьев круглых плоских пил, шт........................72 . . . 120

Подача на зуб для пил дисковых, оснащенных пластинками

из твердого сплава, мм...................0,06 . . . 0,04

Подача на зуб для пил круглых плоских, мм .......0,04 . . . 0,02




Раскрой отделанных и облицованных древесных плит является новым прогрессивным направлением в механической обработке древесины и древесных материалов. Применение этого метода по сравнению с технологией раскроя неотделанных плит с последующим облицовыванием и отделкой в щитах дает большой экономический эффект. В настоящее время разработаны различные способы раскроя облицованных и отделанных древесных плит, конструкции инструментов и станков.

Применяемое оборудование не обеспечивает высокой производительности и высокого качества раскроя отделанных плит. На обработанных кромках щитов наблюдаются сколы, трещины и отслаивание отделочного покрытия. Только в отдельных случаях, при пониженных требованиях к качеству обработки, можно сразу после раскроя облицовывать кромки щитовых деталей.

Поэтому раскрой отделанных и облицованных большефор-матных плит еще мало отличается от аналогичной обработки необлицованных плит. Он часто производится на том же оборудовании, тем же инструментом, при тех же режимах. Но для улучшения качества раскроя смену пил производят в 3...10 раз чаще и пакет плит берут в 1,5...2 раза меньшей толщины. При этом обычно оставляют определенный припуск для последующей чистовой обработки на линиях для обработки кромок, где она выполняется в основном методом цилиндрического фрезерования и шлифования посредством комбинации рабочих головок.

Производительность многопильных станков для раскроя листовых и плитных материалов определяется по формуле (15).

Пример. Определить производительность в смену станка ЦТЗФ при раскрое ДСтП размером 3660x1830x16 мм на заготовки размером 1617Х Х388Х16 мм. Одновременно раскраиваются три плиты.

Решение. Определяем время Тст, необходимое для раскроя ДСтП на заготовки. При площади заготовки 0,627 м2 ориентировочное время на 100 заготовок 0,834 ч [12, табл. 1.7].

Производительность станка ЦТЗФ будет: Ясм=480-100-3/(60 • 0,834) =2900 шт. заготовок в смену.
