Глава 2. КАЧЕСТВО ОБРАБОТКИ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ МЕБЕЛИ

К основным показателям качества обработки относятся точность формы и размеров деталей (сборочных единиц), шеротховатость поверхности, характеризующаяся средней величиной максимальных неровностей на поверхности, а также прочности   клеевого соединения при склеивании и облицовывании,  Погрешность формы —это отклонение формы обработанной

 N детали от заданной на чертежах. Погрешность размеров — эта

отклонения, находящиеся за пределами допускаемых стандартами значений. Погрешность формы и размеров может быть; от неправильной обработки, а также может быть связана со структурой и свойствами древесины или древесных материалов.

Прочность клеевого соединения зависит от многих факторов: вида и состава клея, подготовки поверхности к склеиванию, режимов склеивания, условий эксплуатации и пр. В мебельном производстве определяют: предел прочности клеевого  соединения при раскалывании, при растяжении клеевого торцового соединения, предел прочности шиповых клеевых соединений, прочности клеевого соединения на отрыв облицовочных материалов. Эти методы контроля позволяют определить влияние отдельных факторов на прочность клеевого соединения и тем самым повысить прочность соединения.







§ 4. Точность обработки детали

Под точностью обрабатываемой детали (сборочной единицы) понимают степень соответствия ее детали (сборочной единицы), заданной чертежом. Это соответствие может рассматриваться в отношении формы, размеров, шероховатости поверхности, взаимного расположения поверхностей и их частей. Однако практически невозможно выполнить деталь, с абсолютно точными размерами и геометрически правильными поверхностями При обработке деталей на станках размеры и формы их всегда несколько отличаются от предписанных чертежом.

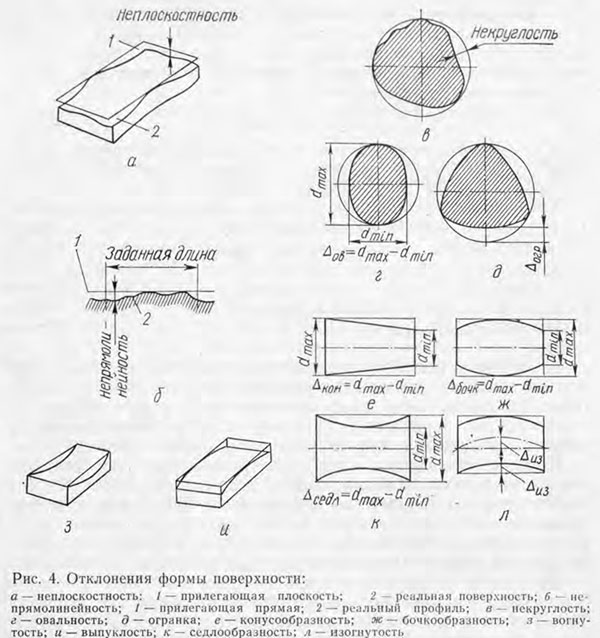

На практике точность обработки деталей (сборочных единиц) удобнее определять не степенью соответствия действительной детали, заданной чертежом, а их различием (погрешностью), т. е. отклонением реальной детали (сборочной единицы) от требуемой. От точности изготовления зависит возможность взаимозаменяемости деталей, прочность соединения и соблюдение формы изделий. Виды погрешностей формы выявляются в неплоскостности, вогнутости, овальности и т. п. (рис. 4).






Погрешности размеров представляют собой положительную или отрицательную разность между заданными по чертежу и действительными значениями размеров детали, ее отдельных элементов и их взаимного расположения. Под погрешностями
поверхности (шероховатостью) понимается наличие на ней максимальных высот неровностей, а также ворсистости и мшистости.
