Автоматические линии для калибрования, облицовывания и повторной обработки щитов (столярно-мебельное производство)

77.

Линии калибрования. Древесностружечные плиты, поставляемые на мебельные предприятия, имеют различную толщину, поэтому их после раскроя на форматы калибруют. Для калибрования щитов применяют шлифовальные станки проходного типа, при помощи которых можно создавать поточные автоматические линии (отечественные линии ДЛШ100-1, МКШ-1 и западногерманской фирмы «Бэре-Бизон»), На рис. 234 представлена линия ДЛШ50.

Линии облицовывания. Для компоновки линий облицовывания щитов наиболее рационально применять однопролетные прессы проходного типа с точным, соблюдением режимов. Линия двустороннего облицовывания плоскостей щитов МФП-1 показана на рис. 235.

На линии МОП-1 облицовывают. мебельные щиты рулонным синтетическим шпоном.

Более совершенны выпускаемые линии МФП-2 и МФП-3, в состав которых входят питатель, щеточный станок для удаления пыли МЩП-3, клеенаносящий станок КВ18-1, дисковый конвейер, формирующий конвейер, однопролетный пресс АКДА 4938-1 с конвейером и конвейер-укладчик. Линия МФП-2 по сравнению с МФП-1 имеет улучшенную конструкцию питателя и укладчика, ленточную загрузку пресса, щеточный станок для удаления пыли. Конструкции питателя и укладчика в линии МФП-3 еще более совершенны: увеличены размеры плит пресса (5,2x1,8 м вместо 3,3X1,8 м), увеличено усилие пресса (вместо 53 000 кН 100 000 кН), гидроприводы расположены сверху, что ускоряет смыкание плит пресса (рис. 236).

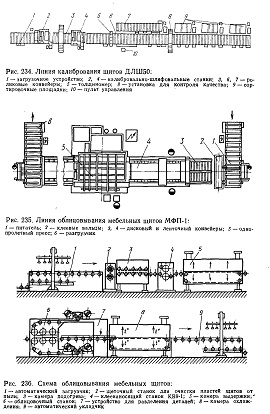

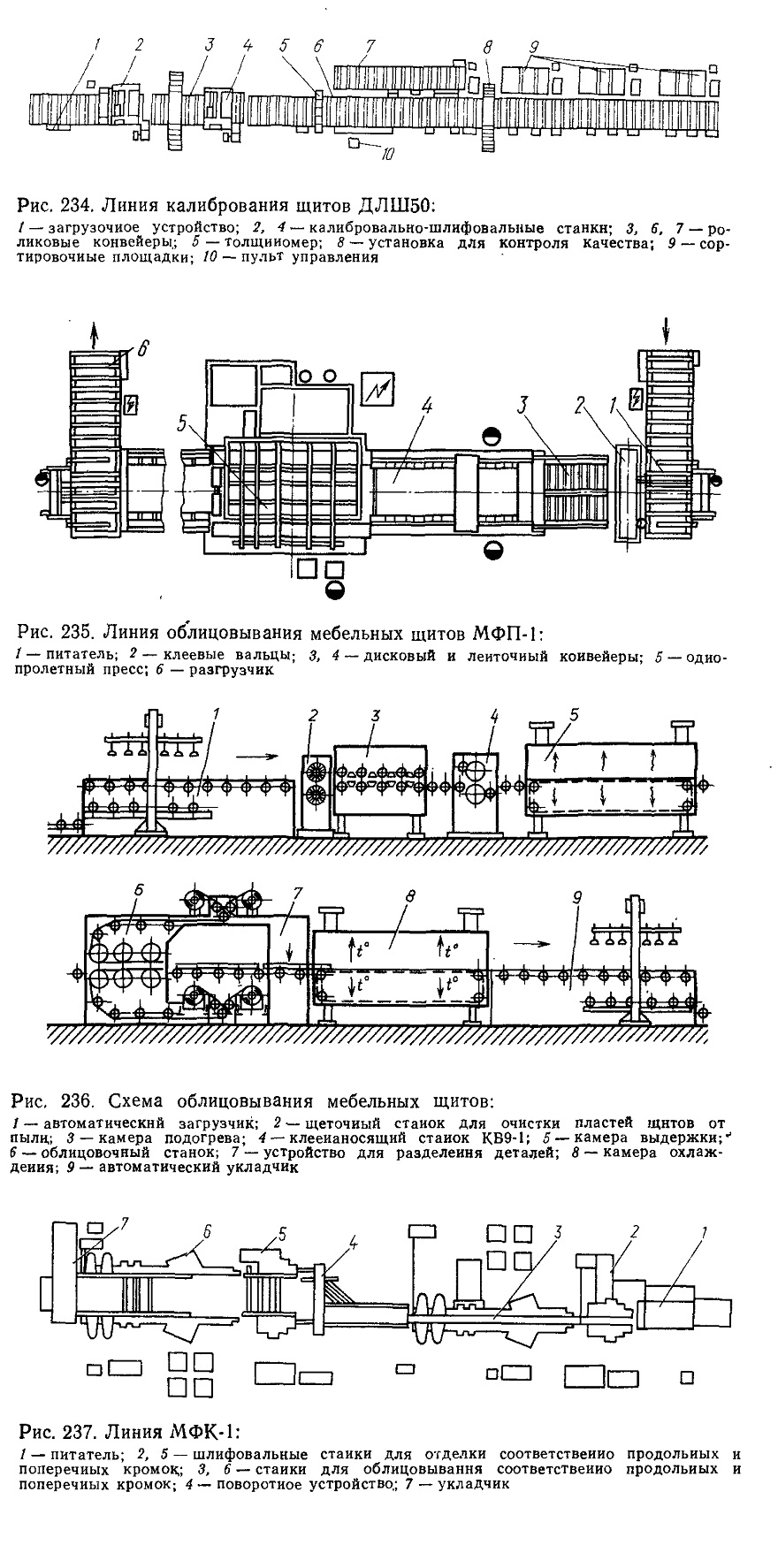

Рис. 234. Линия калибрования щитов ДЛШ50:
1 — загрузочное устройство; 2,4 — калибровально-шлифовальиые станки; 3, 6, 7 — роликовые конвейеры,; 5 — толщиномер; 8 — установка для контроля качества; 9 — сортировочные площадки; /0 — пульт управления

Рис. 235. Линия облицовывания мебельных щитов МФП-1:
1 — питатель; 2 — клеевые вальцы; 3, 4 — дисковый и ленточиый конвейеры; 5 — одно-пролетный пресс; 6 — разгрузчик

Рис, 236. Схема облицовывания мебельных щитов:
1 — автоматический загрузчик; 2 — щеточный стаиок для очистки пластей щитов от пыли,; 3 — камера подогрева; 4 — клееианосящий станок КБ9-1; 5 — камера выдержки;1, 6 — облицовочный станок; 7 — устройство для разделения деталей; 8 — камера охлаждения; 9 — автоматический укладчик

Рис. 237. Линия МФК-1:

Линии повторной обработки щитов и облицовывания кромок. Для обработки щитов по периметру и облицовывания кромок щитов строганым шпоном, а также снятия свесов по длине и ширине применяют линию МФК-1 (рис. 237). На линии МФК-2 можно выбирать с правой стороны по пласти и кромкам четверти и пазы, а на линии МФК-3 — облицовывать кромки только рулонным синтетическим материалом. Из аналогичных зарубежных линий в нашей стране широкое применение получили линии фирм «Има», «Хомаг» (ФРГ), «Канима» (Канада), ЛОА-04 (НРБ), «Дзода» (ПНР).

Линии шлифования плоскостей щитов. Плоскости щитов шлифуют на линии МШП-1 (рис. 238). Сконструирована новая шлифовальная линия МШП-З на базе унифицированных уз ко ленточных станков ШлПС-9 и ШлПС-10.

В СССР используются аналогичные линии ЛДШ-01 (НРБ), «Беттхер и Гесснер» (ФРГ), «Имеас» (Италия) и др. Фирма «Ф. Кульмайер» (ФРГ) выпускает оборудование для шлифования профильных кромок вибрирующими колодочками и станки для шлифования микрошпона.

Сверление и присадка отверстий в щитах. Сверление присадочных отверстий производится после форматной обработки

и облицовывания кромок щитов на многошпиндельных сверлильно-присадочных станках отечественного или импортного производства. Широко применяется отечественный станок СГВП-1А, из зарубежных станков — многосторонний сверлильный проходного типа АС-251С (НРБ), предназначенный для сверления сквозных и глухих отверстий в плоскостях и кромках щитов под шканты и крепежную фурнитуру. На базе станка ПС-251 С при наличии питателя и укладчика создана линия для многостороннего сверления ЛПП-01.

Сверлильно-присадочные и шкантозабивные станки за рубежом выпускают фирмы «Виезе», «Альберт», «СЧМ» (Италия); «Вееке», «Беттхер и Гесснер», «Ноттмайер», «Кох», «Дорнбург» (ФРГ) и др. Станки различаются расположением, многошпиндельных головок, способами базирования и прижима обрабатываемых деталей, степенью автоматизации управления. На многих из этих станков имеется устройство электронной цифровой индикации или системы числового программного управления (ЧПУ). Некоторые эксплуатируются на наших предприятиях.

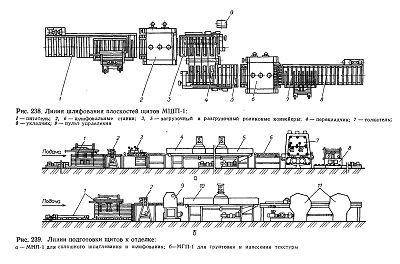

Рис. 238. Линия МШП-1

Рис. 239. Линии подготовки щитов к отделке:
а — МНП-1 для сплошного шпатлевания и шлифования; б—МГП-1 для грунтовки и нанесения текстуры
