6.
Автоматические линии для изготовления брусковых
деталей (столярно-мебельное производство)
Для придания заготовкам из массивной древесины правильной формы
применяют станочные линии, состоящие из станков проходного типа
(фуговальных и рейсмусовых или продольнофрезерных четырехсторонних и
шипорезных). Станки позиционного типа (сверлильные и долбежные) также
могут быть установлены в линию, но применение их усложняет компоновку
линий. Применяемое оборудование и его размещение зависят от конструкции
брусковых деталей. В мебельной промышленности такие линии применяются
редко, но при изготовлении оконных и дверных блоков они получили широкое
распространение.
В линии для изготовления брусковых деталей могут быть вмонтированы один
или два шипорезных станка. С одним шипорезным станком работают линии ДЛЗ,
ДЛ8А, ПЛБ и ПЛБ, с двумя — ДЛ13 и МОБ-2. На последней можно обрабатывать
одновременно короткие горизонтальные детали с проушинами и длинные
вертикальные детали с шипами.
Для обработки брусковых деталей используют линии с силовыми головками.
Силовые головки — это отдельные узлы, которые предназначены для придания
режущему инструменту
вращательного, а при необходимости и
поступательного движения. В зависимости от применяемого инструмента на
силовых головках можно выполнять различные технологические операции по
обработке деталей из древесины.
Силовые головки могут быть неподвижными (стационарными) и с
автоматической подачей. Неподвижные головки имеют только одно рабочее
движение шпинделя (вращательное) с электрическим или пневматическим
приводом, головки с автоматической подачей оборудованы
пневмогидравлическим механизмом перемещения, но успешно могут работать и
от электрического или механического привода.
Линии, созданные с применением силовых головок, высоко-механизированы.
Их применяют для обработки как брусковых, так и щитовых деталей. К
линиям такого типа относится АЛБ-1 (рис. 233).

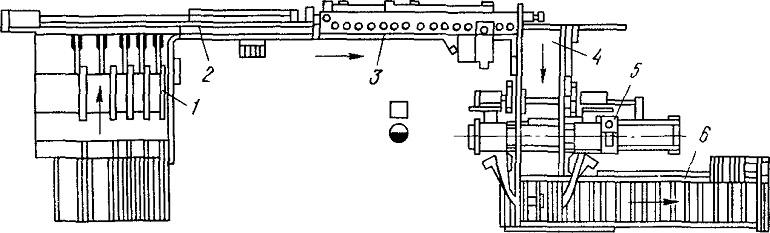

Рис. 233. Линия продольного фрезерования брусков
и зарезки шипов АЛБ-1:
1 — питатель,; 2 — продольный конвейер; 3 — продольно-фрезерный станок;
4 — перегрузчик; 5 — шипорезный станок; 6 — укладчик
