71.

Технологический процесс изготовления мягких элементов мебели



Технологический процесс обойных работ зависит от конструкции и формы изделия, применяемых материалов и полуфабрикатов, уровня механизации, организации производства и квалификации рабочих. При этом могут применяться мягкие элементы: пружинные на каркасе-основании; беспружинные на
каркасе-основании; без каркаса-основания.

Пружинный мягкий элемент — это конструкция пружин, которые формируют мягкие элементы, исключая применение их в виде основания. Мягкие элементы без оснований формируют по пружинному блоку или по настилочному материалу (подушки, матрацы, тюфяки, наматрацники).

Мягкие элементы с настилочным материалом животного и растительного происхождения шьют различными иглами, пневмопистолетами для прошивания бортов ПП-2/25А, для крепления пружинных блоков ППС-22А, для крепления ткани к деревянной основе ПП-5А. При изготовлении мягких элементов применяют пружинные блоки непрерывного плетения на основании; из двухконусных пружин, соединенных спиралями на основании; без оснований.

Технологическая схема изготовления мягких элементов с применением пружинного блока непрерывного плетения состоит из следующих операций: 1) формирования жесткого основания; 2) крепления колпаков к срединкам рамки; 3) установки и крепления пружинного блока к основанию; 4) выравнивания и окончательного крепления пружинного блока к основанию; 5) покрытия пружинного блока покровной тканью и ее прошивки; 6) формирования настилочного материала и покрытия покровной тканью; 7) простегивания настила и бортов; 8) формирования второго настилочного слоя; 9) покрытия мягкого элемента облицовочной тканью.

На рис. 228 показан конвейер для надевания чехла на за-готовку мягкого элемента. Схема формирования сиденья на пружинном блоке показана на рис. 229.

Отдельные мягкие элементы (матрацные подушки, намат-рацники, валики) не крепят наглухо к каркасам. Такие мягкие элементы могут быть пружинными и беспружинными. На рис. 230 показан валик на пружинах непрерывного плетения с основанием— деревянным бруском.

Мягкие элементы могут быть изготовлены и без пружин (рис. 231). В этих случаях мягкость создается за счет настилочного материала животного или растительного происхождения. Последовательность операций при изготовлении таких элементов: 1) наполнение чехла настилочным материалом; 2) простежка бортов; 3) прошивка заготовки матраца; 4) настил дополнительного слоя ваты; 5) надевание облицовочного чехла и зашивание.

С появлением в производстве мягкой мебели синтетических настилочных материалов (губчатой резины, поролона), совер-шенствованием конструкции материалов и технологии матрацы стали изготовлять в виде отдельных элементов, накладываемых на основание.

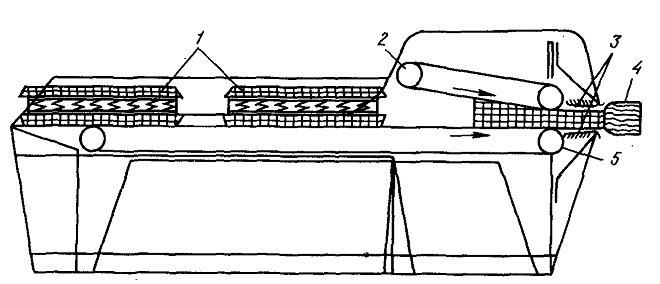

Рис. 228. Конвейер для надевания чехла:
1 — заготовка мягкого элемента; 2 — прижимной конвейер,; 3 — прижимные пластины; 4 — чехол; 5 — привод подающего конвейера

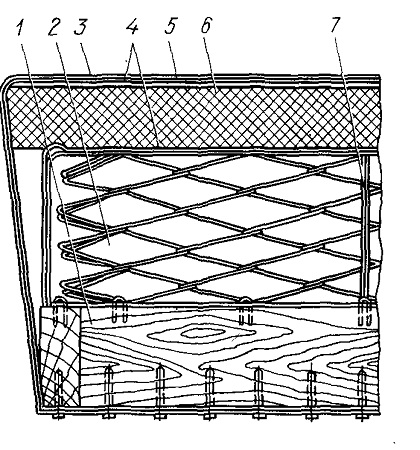

Рис. 229. Схема формирования сиденья:
1 — рамка сиденья; 2 — пружинный блок непрерывного плетения; 3 — облицовочная ткань; 4 — покровная ткань; 5 — слой ваты; 6 — поролон; 7 — капкан для осадки пружинного блока по высоте















рис. 230. Схема изготовления валика на пружинах непрерывного плетения:
1 — пружинный блок непрерывного плетения; 2, 4 — покровная ткань; 3 — слой ваты,; 5 — облицовочная ткань; 6 — деревянный стержень валика; 7 —деревянная бобышка

Рис. 231. Схема автоматической линии раскроя листовых и плитных материалов МРП-1:
1 — напольный конвейер; 2, 7 — подъемные столы; 3 — каретка; 4— станок ЦТМФ; 5 — конвейеры укладчика,; 6 — сталкиватель
