Изготовление пружин и пружинных блоков мягкой мебели

Для изготовления мягких элементов мебели применяют пружины: конусные, цилиндрические, зигзагообразные (змейки) и непрерывного плетения. Процесс изготовления конусных и цилиндрических пружин состоит из навивания спирали, завязывания узла концевого кольца и термической обработки пружин.

Для навивания двухконусных, одноконусных и цилиндрических пружин применяют станок W-38/SW фирмы «Шпюль» (Швейцария) (рис. 222).

Завязывать концевое кольцо можно вручную при помощи штыря с отверстием, в которое продевают конец проволоки и поворотом за 2 раза завязывают узел. Однако этот способ очень трудоемок, поэтому для завязывания узлов концевых колец пружин применяют узловязальную машину.

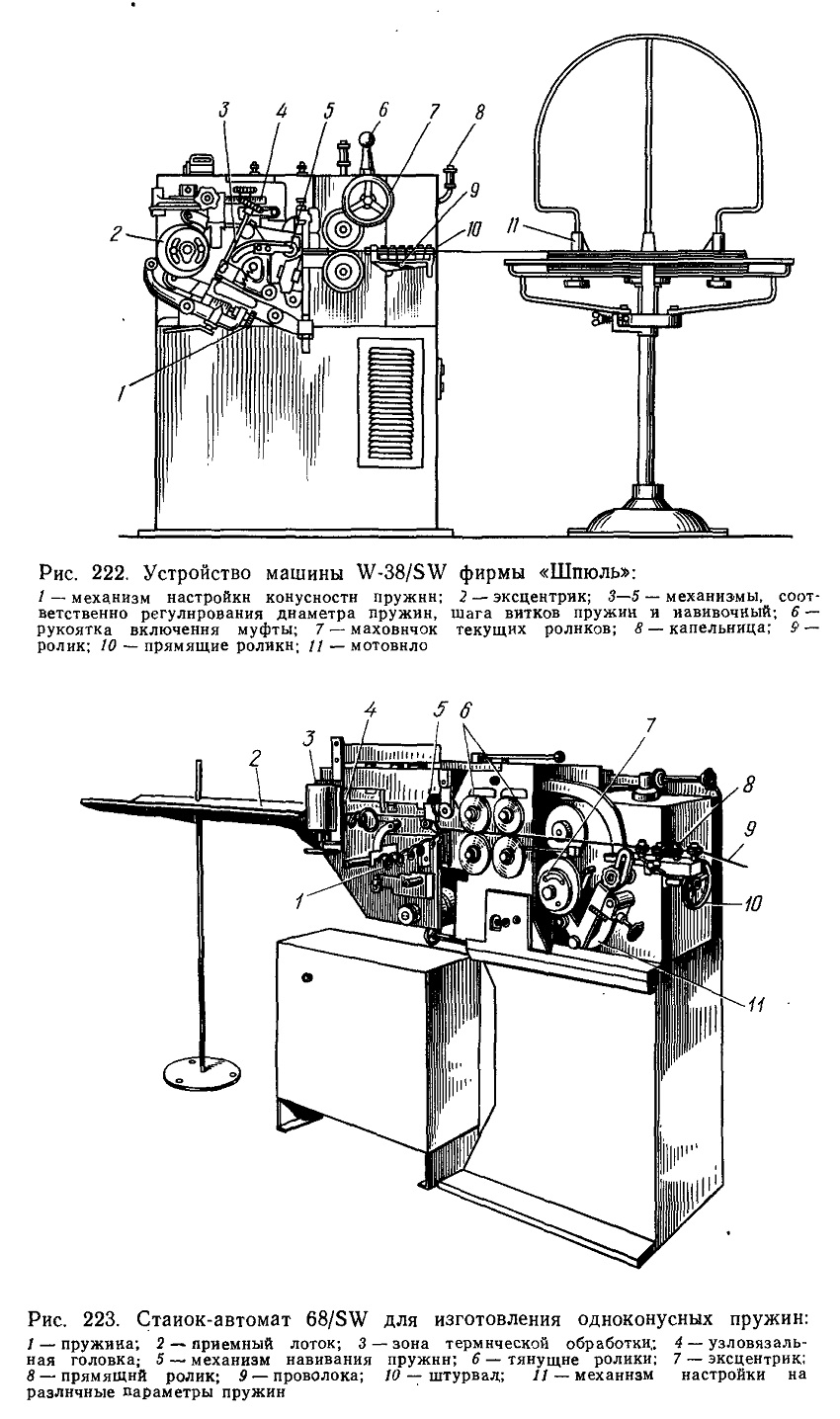

Рис. 222. Устройство машины W-38/SW фирмы «Шпюль»:

Рис. 223. Стаиок-автомат 68/SW для изготовления одноконусных пружин:

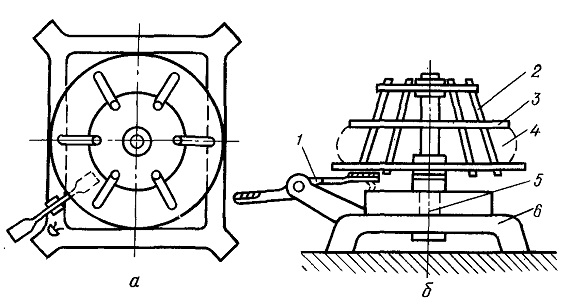

Рис. 224. Размоточный барабан:
а — вид сверху; б — вид сбоку: 1 — ножной тормоз; 2 — барабан; 3 — груз для прижима проволоки,; 4 — моток проволоки; 5 — ось; 6 — станина

Термическая обработка заключается в том, что через готовые пружины из высокотвердой стали пропускают электрический ток. На станке-автомате 68/SW фирмы «Шпюль» можно производить навивание одноконусных пружин, завязывание узла у большого концевого кольца и термическую обработку пружин (рис. 223).

Зигзагообразные пружины «змейка» применяют в эластичных основаниях мягких элементов. Они работают на растяжение. Процесс изготовления включает ковку, гибку, обрубку и при необходимости термическую обработку проволоки.

Пружинные блоки непрерывного плетения изготовляют из стальной проволоки и ленты в такой последовательности: изготовление пружин, рамок, скоб для соединения рамок, плетение пружинных блоков, сборка пружинных блоков.

Изготовление пружин можно осуществлять на линии, которая состоит из размоточного барабана (рис. 224), автомата для навивкй пружин (рис. 225), электропечи и станка для навивки мотка пружин на катушку. Пружинные блоки плетут вручную на рабочих столах, оборудованных подвижной рейкой и тремя металлическими штырями для захвата витков пружины (рис. 226).

Блоки могут быть с одной или двумя рамками, установленными внизу и вверху. При двусторонней окантовке пружин рамками верхнюю сторону пружин обрамляют рамкой из ленты, а нижнюю — из проволоки. Если используют блок без деревянного основания, обе рамки блока изготовляют из ленты. Блоки непрерывного плетения должны обладать достаточной жесткостью, необходимой упругостью и эластичностью. Пружинный

блок должен лежать на плоскости ровно. Хранят блоки в сухом закрытом помещении.

Пружинные блоки из двухконусных пружин, соединенных спиралями, можно изготовлять на станках-автоматах W-38/SW

и K-2/SW, при этом пружины в блоки соединяют спиралями вручную; на станке-автомате F-65/SW фирмы «Шпюль» в такой последовательности; выпрямление проволоки, навивание двухконусных пружин, завязывание узлов на концевых витках, термообработка пружин, формирование пружин в ряды в приемном лотке станка.

Изготовление спиралей для соединения двухконусных пружин в пружинные блоки осуществляется на станке S-105/SW (рис. 227). Соединять пружины в блоки спиралями можно вручную или на специальных станках. Фирма «Шпюль» выпускает автоматическую установку FTA-72/SW, работающую по схеме от проволоки до готового пружинного блока.

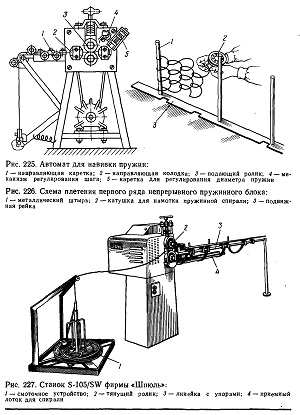

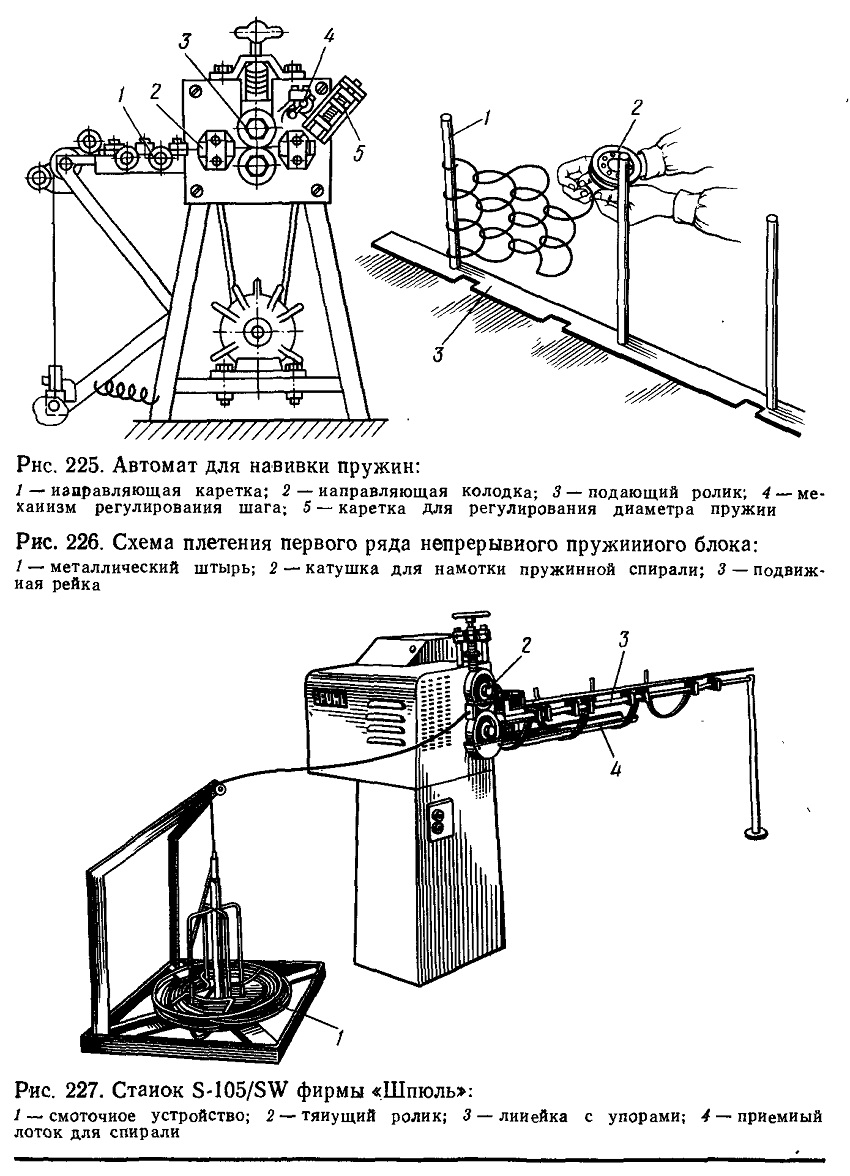

Рис. 225. Автомат для навивки пружин:
1 — направляющая каретка; 2 — направляющая колодка; 3 — подающий ролик; 4 — механизм регулирования шага; 5 — каретка для регулирования диаметра пружин

Рис. 226. Схема плетения первого ряда непрерывного пружинного блока:
1 — металлический штырь; 2 — катушка для намотки пружинной спирали; 3 — подвижная рейка

Рис. 227. Станок S-105/SW фирмы «Шпюль»:
1 — смоточное устройство; 2 — тянущий ролик; 3 — линейка с упорами; 4 — приемный лоток для спирали
