Сборка столярно-строительных изделий и их установка

66.

Сборка столярно-строительных изделий и их установка

Для сборки столярно-строительных изделий созданы конвейеры для изготовления сборки оконных и дверных блоков непосредственно на предприятии.

Все окна в здании располагаются на прямых горизонтальных и вертикальных линиях. Вертикальная ось коробки или блока должна совпадать с осью проема. Для этого вверху проема делают отметку середины его ширины, прикладывают к отметке отвес, направление шнура которого совпадает с вертикальной осью блока. Установленные блоки окончательно закрепляют в проемах. Если блок не был собран, подгонку и навешивание створок, фрамуг и форточек в установленную коробку делают так же, как и при сборке блока. Сначала подгоняют створки, после этого по разметке прикрепляют к ним петли, затем устанавливают створки в коробку и делают разметку под петли на брусках коробки. Все приборы в оконных блоках подгоняют до отделки, а закрепляют после нее (рис. 208).

Дверные блоки с порогом устанавливают так же, как и оконные. Их используют для входных дверей в капитальных стенах. При установке дверных блоков для облегчения работы дверные полотна снимают с петель, а после установки коробок вновь навешивают их. Для закрытия зазоров между коробкой и стеной применяют наличники. В одном помещении наличники должны иметь одинаковый профиль.

Кроме оконных и дверных блоков, к столярно-строительным изделиям относятся столярные перегородки, панели, тамбуры и другие изделия из древесины, применяемые для оборудования помещений. Столярные перегородки разделяют помещения большой площади. Они не несут никаких нагрузок, кроме собственной массы, поэтому они легче, чем остальные. По конструкции столярные перегородки могут быть дощатые, филенчатые и каркасные. Дощатые и филенчатые перегородки изготавливают из строганых досок хвойных пород и после сборки окрашивают масляной краской или лакируют. Щиты для филенчатых перегородок изготавливают по технологии, аналогичной технологии изготовления филенчатых дверей. Каркасные перегородки собирают из брусков хвойных пород, а затем обшивают древесноволокнистыми плитами, имитированными под ценные породы, плитами, облицованными методом ламинирования, или древесно-стружечными плитами, облицованными шпоном ценных или твердых лиственных пород, и отделывают прозрачной отделкой. Все виды перегородок изготавливают на деревообрабатывающих предприятиях и собирают на местах эксплуатации, укрепляя- каркасы к стенкам и к полу. На рис. 209 показан пример установки встроенного шкафа и антресоли.

Панели предназначены для отделки нижней части стен и защиты их от загрязнений. Кроме того, они иногда закрывают

проходящие в помещении коммуникации. Они могут быть филенчатыми, а также из древесностружечных плит, облицованных шпоном из древесины ценных пород.

Тамбуры изготавливают из облицованных щитов и монтируют перед входной дверью для защиты помещений от чрезмерного охлаждения зимой. Погонажные детали (плинтусы, поручни, наличники) изготавливают на предприятиях, а монтируют при строительстве жилых и общественных зданий при помощи гвоздей и шурупов.

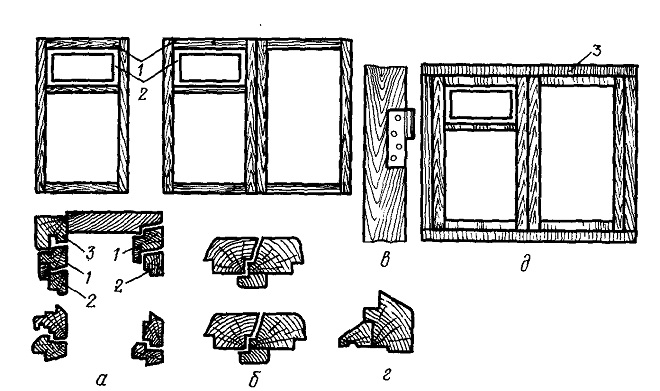

Рис. 208. Последовательность сборки оконных блоков с раздельными переплетами:
а —вгонка форточки; б— подгонка створок с установкой нащельника; в —установка петель; г — установка отлива,; д — навешивание створок в коробку, установка раскладок по стеклу; 1 — створка,; 2 — форточка; 3 — коробка

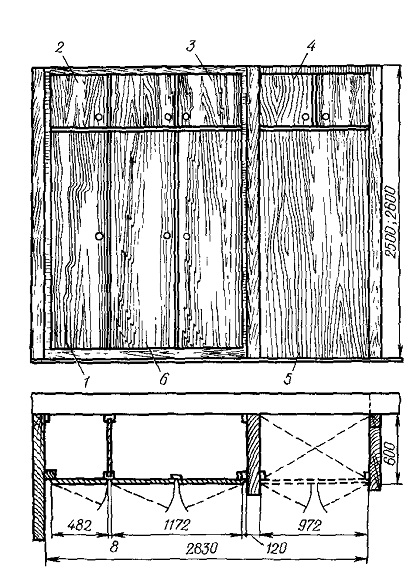

Рис. 209. Пример установки встроенного шкафа и антресоли:
1 — однопольный встроенный шкаф (в нише); 2 — однопольная антресоль; 3 — двупольная антресоль; 4 — двупольная антресоль над проходной дверью; 5 — дверной проем; 6 — двупольный встроенный шкаф (в нише)

Контрольные вопросы

1. Из каких конструктивных элементов состоит столярное изделие?

2. Какое оборудование применяют для сборки сборочных единиц и групп?

3. Как определить общее усилие для обжима сборочных единиц при сборке?

4. От чего зависит расчленение процесса сборки на операции?

5. На какие этапы делится общая сборка?

6. Какая разница между стапельной и конвейерной сборкой?

7. Как определить ритм конвейера?

8. Как выполняют сборку столярно-строительных изделий?

9. Требования к установке и сборке оконных и дверных блоков.

10. Изготовление и сборка перегородок, панелей и тамбуров.

И. Что такое погонажные детали? Их монтаж.
