53.

Конструкции деревянных дверей и технологические требования к ним

Двери, как и окна, состоят из блоков, в которые входят дверные коробки и дверные полотна. Дверная коробка состоит из четырех брусков, связанных между собой шипами на клею. Боковые и верхние бруски имеют фальцы, в которые входит кромками навешенное дверное полотно. Нижний брусок является порогом и устанавливается на уровне чистого пола. Коробки межкомнатных дверей в большинстве случаев не имеют порога, т. е. состоят только из трех брусков. Вертикальные бруски (незамкнутые) таких коробок делают более длинными, чтобы пропустить их в настил пола и там скрепить распорным бруском.

В зависимости от назначения двери бывают: 1) внутренние (межкомнатные, кухонные, для кладовок, санузлов); 2) входные (с лестничных клеток в квартиры); 3) наружные (входные в здания, тамбуры и в мусороприемные камеры); 4) специальные (звукоизоляционные, противопожарные, дымозащитные, утепленные и т. п.); 5) двери лазы для прохода на крышу и в помещения технического назначения, а также люки — для прохода в подвалы, чердаки и на плоские крыши. На рис. 179 показаны уплотняющие прокладки для дверных блоков.

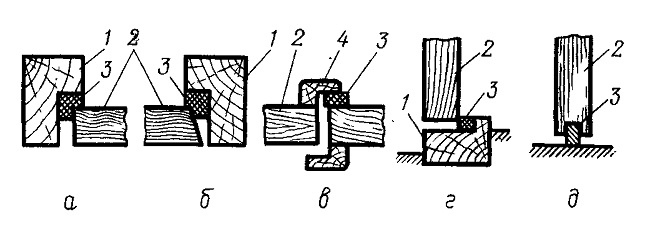

Рис. 179. Установка уплотняющих прокладок на дверных блоках:
а, б, г — на коробке; в — на нащельнике; д — в прорези дверного полотна (вариант); 1 — брусок коробки; 2 —дверное полотно; 3 — уплотняющая прокладка; 4 — нащельник

Дверные полотна могут быть филенчатой (рамочной) и щитовой конструкции. Филенчатые двери состоят из вертикальных, горизонтальных и средних брусков, толщина которых зависит от размеров дверных полотен. Просветы между обвязочными брусками и средниками заполняют щитами-филенками, а в вёрхней части ставят стекло. Филенки изготовляют из сухих досок, фанеры или из древесностружечных и древесноволокнистых плит. Для наружных дверей лучше применять дощатые филенки. Все филенки устанавливают в паз или наплав. При соединении в наплав филенку с противоположной от наплава стороны закрепляют фигурной раскладкой. Такие раскладки применяются и для крепления стекол, если их устанавливают вместо филенок.

Широкое применение получили дверные полотна щитовой конструкции. Они легки, формоустойчивы, гигиеничны и удобны в эксплуатации, обладают хорошими звукоизоляционными свойствами. Щитовые двери представляют собой рамку, собранную из деревянных брусков, которые соединены в углах на шипы или шканты на металлические скрепы, заполненную древесиной и оклеенную с обеих сторон древесноволокнистой плитой или

фанерой. Ширина детали каркаса должна быть не менее 60 мм, а в местах расположения петель, ручек и других приборов продольные детали каркаса увеличивают по ширине не менее чем на 40 мм, а по длине не менее чем на 250 мм, укрепляя их скрепами.

Щитовые полотна наружных дверей, входных дверей в квартиры и дверей с повышенными требованиями к прочности изготовляют со сплошным заполнением калиброванными по толщине деревянными рейками, древесностружечными плитами или подобными им материалами. Щитовые полотна для внутренних дверей могут изготовляться с мелкопустотным (решетчатым) и сплошным заполнением щита. Мелкопустотное заполнение выполняют из древесных реек, полосок фанеры, древесноволокнистых и древесностружечных плит, шпона, бумажных сот или спиральной стружки. Ширина реек для заполнения не более 60 мм, расстояние между элементами мелкопустотного заполнения— не более 40 мм по ширине и 400 по длине, а в сотах бумажного заполнения — 40 мм по ширине и длине.

При наличии одного полотна в коробке двери называют однопольными, а при наличии двух — двупольными (полотна могут быть разной ширины). Если дверные полотна (двупольные) открываются поворотом вокруг вертикальной крайней оси в одну сторону, причем правые — против часовой стрелки, а левые — по часовой стрелке, их называют распашными. При открывании дверных полотен поворотом вокруг вертикальной крайней оси в обе стороны их называют качающимися. Кроме того, двери могут быть раздвижными, что очень удобно для малогабаритных квартир. Дверные полотна без стекол называются глухими.

Для снижения воздухопроницаемости по периметру притвора в оконных переплетах устанавливают уплотняющие прокладки. Для прокладок используют шерстяной шнур, губчатую резину и т. п. Наиболее удобны прокладки из пенополиуретана сечением 8X10 мм, в которых одна широкая сторона покрыта клеем, защищенным полоской ткани. Перед установкой прокладки ткань снимают и прикладывают прокладку к наплаву створки.

Рис. 180. Шаблон П. Е. Кускова для разметки гнезда под врезной замок в двери:
1 — шаблон; 2 — замочная скважина; 3 — вертикальный брусок двери; 4 — верхний горизонтальный брусок; б — филенка; 6 — средний горизонтальный брусок; 7 — нижний горизонтальный брусок; 8 — ось шаблона

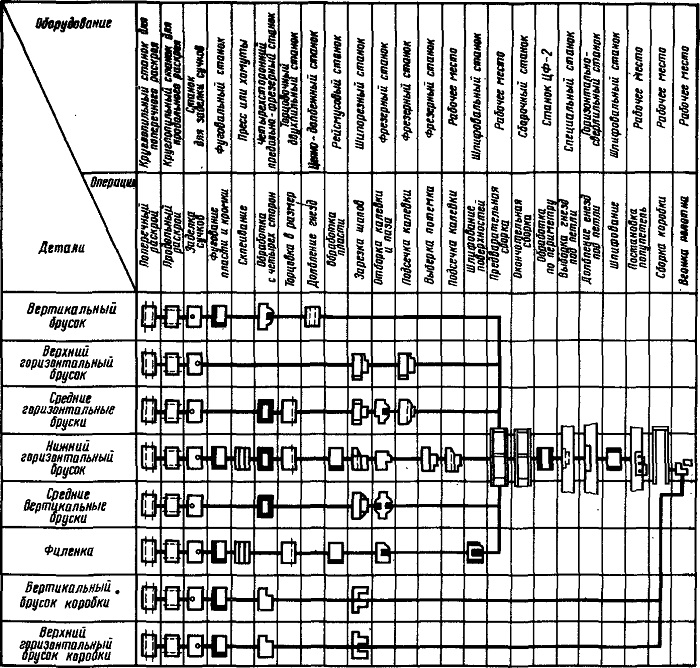

Рис, 181. Примерная схема технологического процесса изготовления дверного блока с филенчатыми дверьми
