Конструкции и технология изготовления деревянных
оконных и дверных блоков
50. Стандартные типы оконных и балконных блоков
Оконные и балконные блоки состоят из оконной (дверной) коробки и оконных
переплетов (дверных полотен), в которые входят створки, фрамуги и
форточки. Их размеры регламентируются ГОСТ 11214—78 «Окна и балконные
двери деревянные и с двойным остеклением для жилых и общественных
зданий». Блоки подразделяются на 2 серии: серия С — со спаренными
оконными переплетами и дверными полотнами; серия Р — с двойными
раздельными переплетами и дверными полотнами.
В верхней части оконной коробки над створками, а иногда и в нижней части
устанавливают горизонтальную рамку-фрамугу. Фрамуги бывают глухие и
открываемые. При глухих фрамугах верхние притворы створок примыкают к
четверти в нижнем бруске фрамуги. При открываемой фрамуге для ее
крепления в оконную коробку вставляют горизонтальный брусок, называемый
горизонтальным импостом.
Оконные блоки могут быть узкие с равными створками и широкие с неравными
створками. В широких блоках с неравными створками устанавливают
вертикальный брусок (вертикальный импост), к которому примыкают
вертикальные кромки створок. Узкая створка в этом блоке — форточка —
служит для проветривания помещения.
Оконные блоки маркируются заводом-изготовителем при помощи букв и цифр.
Буквы обозначают серию и конструкцию оконного блока, а цифры — высоту и
ширину проема в дециметрах. Например, ОС — оконный блок со спаренными
переплетами; ОР — оконный блок с двойными раздельными переплетами.
Оконные блоки трехстворчатые с равными створками для жилых зданий без
форточек и общественных зданий без фрамуг обозначают в конце маркировки
буквой А. Для оконных блоков, имеющих форточку или верхнюю фрамугу, в
конце индекса добавляют букву В; для блоков, имеющих верхнюю или нижнюю
фрамугу,— букву Г; для блоков с нижней фрамугой — Е.
В трехстворчатых оконных блоках с верхней фрамугой
для общественных зданий в конце индекса добавляют букву И.
Размеры проемов для жилых и общественных зданий в основном соответствуют
модулю 1М, равному 100 мм, или модулю ЗМ (300 мм). Высота проемов для
жилых зданий 6М, 9М, 12М, 15М, 18М, а для общественных зданий 12М, 18М,
21М, 27М. Ширина проемов для жилых зданий принята 5М, 9М, 12М, 14М, 15М,
18М и 21М; для общественных зданий 9М, 12М, 18М, 21М, 24М, 27М. Окна
высотой 15М используют в основном в жилых зданиях и частично в
общественных помещениях, а высотой 12М — в кухнях и спальнях (с высокими
подоконниками). Окна высотой 12М применяют в общественных зданиях (в
больничных палатах).
Для зданий, возводимых в районах Крайнего Севера (в I и
II подзонах северной строительно-климатической зоны), оконные блоки для
жилых и общественных зданий изготовляют с тройным остеклением и тройным
уплотнением согласно ГОСТ 16289—80.
Окна для жилых зданий бывают одностворчатые и с узкими створками высотой
863, 1163 и 1462 мм, шириной 880, 1154, 1329, 1479 и 2072 мм, с
форточками-полустворками высотой 1163 и 1463 мм, шириной 1154, 1329,
1379, 1479, 2072 и 2172 мм. Окна для общественных зданий имеют высоту
1758 мм, ширину 875, 1150, 1350 и 1785 мм.
Окна деревянные для общественных зданий со спаренными створками,
вращающимися на средних осях, подразделяются на 2 типа: вращающиеся на
средних горизонтальных осях — среднеподвесные ОСГ, имеющие дополнительно
вентиляционные клапаны или верхние фрамуги; вращающиеся на средних
вертикальных осях — среднеповоротные ОСВ.
Для животноводческих ферм и птицефабрик выпускают деревянные окна
согласно ГОСТ 16407—70 в зависимости от назначения и конструкции. Для
зданий промышленных предприятий согласно ГОСТ 12506—81 окна деревянные
подразделяются на 2 серии: Н — с наружным открыванием створок и В — с
внутренним.
Типы и габаритные размеры окон и балконных дверей для жилых зданий
приведены на рис. 174.
Размеры по общим видам окон и балконных дверей даются по наружным
сторонам створок, фрамуг, форточек и полотен дверей и по наружным
сторонам коробки. Все размеры на чертежах показывают на неокрашенных
деталях и изделиях.
Для остекления окон и балконных дверей жилых зданий применяют стекло
толщиной 2,5...3 мм по ГОСТ 111—78. Для отвода дождевой воды в нижних
брусках коробок и в горизонтальных импостах под широкими створками,
фрамугами и полотнами делают прорези шириной 12 мм, расположенные на
расстоянии 50 мм от вертикальных брусков коробок и
импостов, а под форточными створками — одну прорезь посредине форточки.
Стекла окон и балконных дверей для промышленных зданий имеют толщину
3... 4 мм. При выборе толщины стекла учитывают воздействие ветра и шума
в районе строительства.

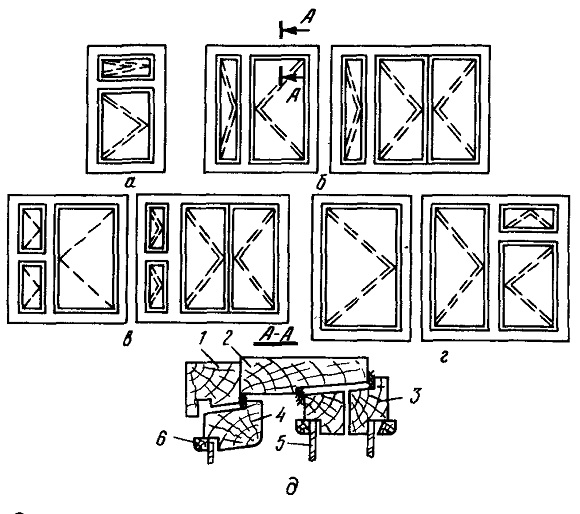

Рис. 174. Окна и балконные двери деревянные с
тройным остеклением для жилых и общественных зданий:
а, б, в — для жилых зданий соответственно одностворчатые, с узкими
створками и с форточками-полустворками; г — окна для общественных
зданий; д — сечение А—А: 1 — наружная коробка; 2 — внутренняя коробка;
3—спаренный переплет; 4 — наружный переплет; 5 — стекло; 6 — раскладка
