42.

Облицовывание кромок (столярно-мебельные изделия)

Кромки щитов можно облицовывать натуральным шпоном древесины или декоративным бумажно-слоистым пластиком. При небольшом объеме производства или ремонте мебели шпон к кромкам можно приклеивать притиранием притирочным молотком или клинком на глютиновых клеях. На предприятиях с большим объемом производства шпон приклеивают прессованием в пневматических ваймах с электроконтактным обогревом позиционного типа синтетическими клеями, а также на станках проходного типа способом прикатывания, что

является наиболее эффективным. Пневматические ваймы могут быть различных размеров и форм, однако принцип их действия одинаков (рис. 160).

Для облицовывания прямых кромок щитов с одной или двух параллельных сторон применяют кромкооблицовывающие станки проходного типа. На таких станках выполняется комплекс операций: нанесение клея на кромки щитов, приклеивание шпона к кромкам, снятие свесов (рис. 161).

Полоски шпона 9 помещают в магазинное устройство 5, где они прижимаются к боковой стенке прижима. Обработанный по периметру щит подается в станок с постоянной скоростью и двигается между магазинными устройствами на конвейере с направляющими 2. Синтетический клей наносится на боковые кромки щита клеенамазывающими вальцами 4. Когда передняя кромка щита нажмет на рычаг 3 датчика, последний при помощи пневматического цилиндра 8 приводит в движение систему рычагов 7 и колодку 11 в направлении, показанном стрелками. При движении вперед в направлении стрелки колодка выдвигает крайнюю полоску шпона через прорезь в передней стенке магазина. Конец полосы шпона захватывается вращающимися роликами 12 и по направляющим 13 подается к боковой кромке щита, где прижимается бесконечной стальной лентой 14, которая движется с той же скоростью.

Лента непрерывно подогревается индукционными электронагревателями и прижимается к кромкам щита роликами 16, Таким образом осуществляется прикатывание ленты к шпону и одновременно шпона к кромкам щита. При выходе щиты проходят мимо фрезерных шпинделей 17, на которые насажены мелкозубые дисковые пилы, предназначенные для снятия свесов шпона. Щиты необходимо подавать в станок с разрывами, чтобы датчик после возвращения каждого из них мог вернуться в исходное положение. На базе этого станка созданы автоматические линии для облицовывания кромок щитов.

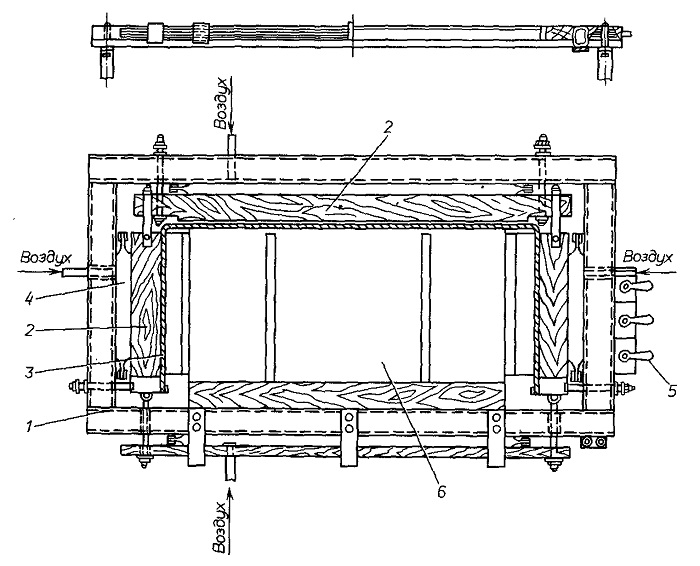

Рис. 160. Пневматическая вайма с контактным обогревом-.
1—каркас; 2 — прижимные брусья; 3— латунная лента для электрообогрева; 4 — воздушный рукав; 5 —воздушный кран; 6 — понижающий трансформатор

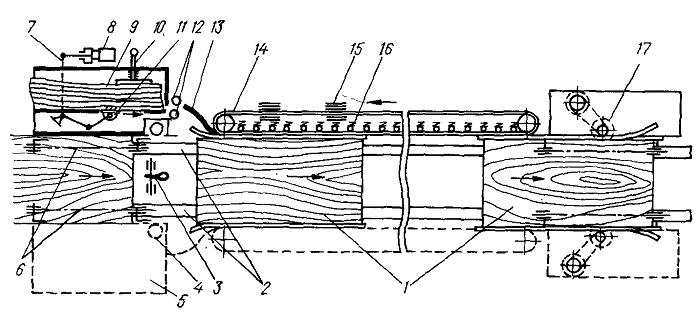

Рис. 161. Схема станка для облицовывания кромок щитов:
1 — щиты;; 2 — направляющие; 3 — рычажок датчика; 4 — валец; 5 —магазин; 6 — конвейер; 7—рычаг; 5 —цилиндр; 9 — полосы шпона; 10 — прижим; 11— колодка;
12 — ролики; 13 — направляющая шпона; 14 — стальная лента; 15 — электронагреватель; 16 — ролики; 17 — фрезерный шпиндель
