Настройка и эксплуатация дисковых шлифовальных станков по дереву - часть 2

Перед настройкой дисковых шлифовальных станков на диск или бобину устанавливают шлифовальную шкурку. Для этого при помощи шаблонов вырезают шкурку для диска и бобины, увлажняют ее водой и помещают между щитами, чтобы она не коробилась. Освободив все винты кольца, прижимающего шлифовальную шкурку к поверхности диска, снимают отработанную шкурку, а на ее место устанавливают новую. Прижимные устройства должны обеспечивать плотное прилегание шкурки к цилиндрической поверхности бобины.

При шлифовании дисками на поверхности деталей остаются поперечные риски, поскольку процесс резания осуществляется по

окружности. Скорость резания неодинакова (в центре нулевая, а на периферии около 30 м/с), поэтому качество, получаемое при шлифовании дисками, невысокое.

Столы устанавливают под заданным углом к плоскости диска или к оси бобины по рискам, показывающим величину угла в градусах, или при помощи эталона. Эталон ставят плоскостью на стол и, освободив фиксатор, поворачивают стол, чтобы подлежащая шлифованию плоскость детали или узла стала параллельной плоскости диска или бобины.. После этого стол закрепляют фиксатором.

На дисковых шлифовальных станках работают двое рабочих: на Шл2Д-2 у каждого диска, а на ШлДБ-3 один у диска, другой у бобины. При шлифовании на диске деталь кладут на стол и вручную прижимают к вращающемуся, диску одной, а затем другой стороной. Время шлифования устанавливают, обработав 2.. .3 детали. При шлифовании на бобине деталь укладывают на стол и последовательно передвигают ее вручную, одновременно следя за качеством шлифования. При шлифовании детали с замкнутым внутренним контуром ее укладывают на стол так, чтобы она охватывала бобину. Шлифование выполняют, поворачивая деталь, прижатую внутренней плоскостью к бобине.

Цилиндрические шлифовальные станки — это простые одноцилиндровые станки с ручной подачей (часто собственного изготовления), используемые для шлифования брусковых деталей криволинейной формы, а также мощные многоцилиндровые шлифовальные станки с механической подачей, на которых шлифуют и калибруют плоские поверхности щитов, брусков, рамок и других деталей. Многоцилиндровые шлифовальные станки бывают с верхним и нижним размещением цилиндров, с вальцовой и гусеничной подачей материала. У станков ШлЗЦ12 с верхним размещением цилиндров подача гусеничная, а у станков ШлЗЦВ19 с нижним размещением цилиндров— вальцовая. Эти станки высокопроизводительны, так как шлифование происходит при прохождении деталей через станок, однако точность обработки деталей невысока, поэтому они применяются редко. На рис. 119 приведены схемы организации рабочих мест при работе на шлифовальных станках.

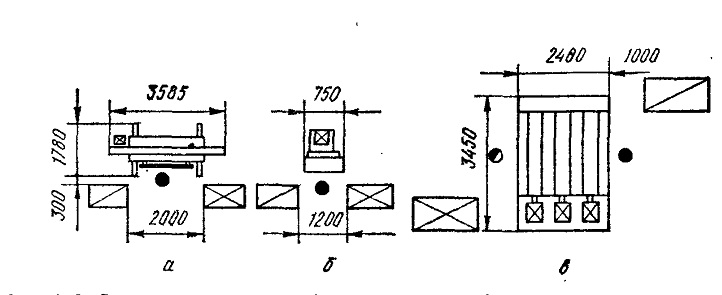

Рис. 119. Схемы организации рабочих мест при работе на станках:
а — ленточно-шлифовальном; б — дисковом шлифовальном; в — трехцилиндровом
