Режущие инструменты токарных и круглопалочных станков

 Для черновой обточки при работе на токарных станках применяют желобчатые резцы, для чистого точения — плоские. Кроме того, для выполнения токарных работ применяют ручные инструменты: обдирочные, чистовые и специальные. Обдирочным инструментом для токарных работ служат стамески с полукруглым лезвием (рейер) шириной

6.. .50 мм (рис. 107). Для чистового обтачивания заготовок применяют стамески с прямолинейным лезвием (мейсель). Лезвие мейселя скошено под углом 70.. .80° к оси. В зависимости от вида обтачиваемых пород угол заточки лезвия должен составлять 20.. .35°. Скос лезвия стамески со стороны тупого угла используют для обтачки закруглений, а со стороны острого угла — для подрезания торцов и отрезания обработанных деталей. Серединой скошенного лезвия стамески обтачивают выпуклые поверхности. Ширина стамесок с прямолинейным лезвием

6. ..50 мм. На рис. 108 показано крепление заготовки в токарных станках.

Для различных видов фасонной обработки на токарных станках применяют специальные инструменты. Внутренние поверхности обрабатывают при помощи крючков и стамесок, заточенных о выгнутой стороны. Крючок представляет собой плоский резец с изогнутым концом. Заточка лезвия резца может быть односторонняя или двусторонняя, ширина лезвия крючка

4...25 м-м. Фигурные резцы имеют специальные лезвия. Для нарезания резьбы или других канавок на внешней поверхности деталей применяют резцы-гребенки.

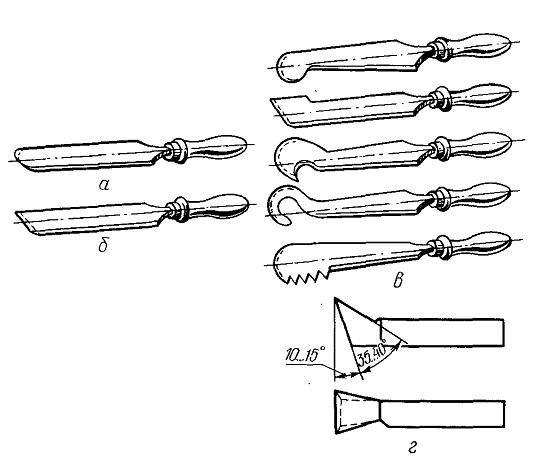

Рис. 107. Токарные резцы (стамески):
а — с полукруглым лезвием для чернового точения; б — с прямым лезвием для чистового точения; в — фасонные

 г — станочный проходной

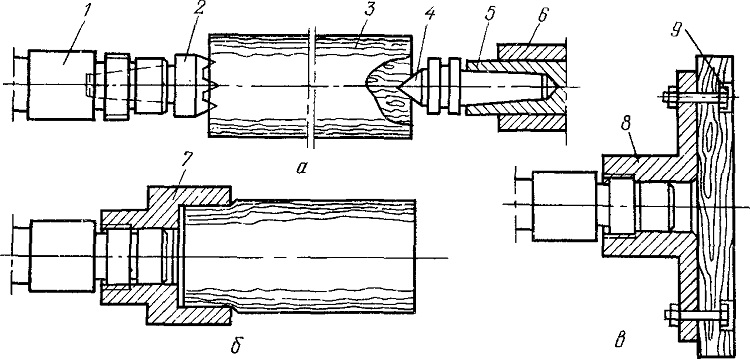

Рис. 108. Крепление заготовки в токарных станках:
а — в центрах; б —в патроне; в —на планшайбе; 1 — шпиндель; 2 — передний центр; 3 — заготовка; 4 — задний центр; 5 — пиноль; 6—задняя бабка; 7 — патрон; 8 —планшайба; 9 — болт
