Ящичные шипорезные станки

 Прямые ящичные шипы формируют на односторонних шипорезных станках ШПА40 (рис.

88), ШПК40 и двусторонних — Ш2ПА или Ш2ПА-2. Для формирования ящичных шипов ласточкин хвост применяют ящичные шипорезные станки ШЛХ-3,

На станке ШПА40 формируют прямые ящичные шипы на дощатых деталях (стенки ящиков, коробок), на ШПК-40 (рис.

89) — прямые и клиновидные шипы. Шпиндель в этих станках размещен горизонтально, а ящичные дощечки складывают пачкой на рабочем столе и подают вертикально в направлении касательной к . окружности режущего инструмента этих станков.

Станок состоит из станины, в верхней части которой размешены подшипники. В подшипниках закреплен шпиндель, связанный через шкив и ременную передачу с электродвигателем. Один из трех подшипников, в которых закреплен шпиндель, при установлении режущего инструмента снимается. На станине станка размещены элементы гидропривода подачи стола. Стол закреплен подвижно на полозьях в направляющих станка. В пульте управления смонтирована пусковая аппаратура электродвигателя (кнопочная станция и магнитный пускатель). Перемещение стола вертикально осуществляется механизмом гидравлической подачи.

Двусторонние ящичные шипорезные станки Ш2ПА и Ш2ПА-2 предназначены для формирования прямых ящичных шипов одновременно на обоих концах детали. Станок Ш2ПА-2 имеет более длинную станину, что дает возможность изготовлять шипы на достаточно длинных деталях. Ящичные шипорезные станки для формирования шипов ласточкин хвост бывают нескольких конструкций. Самый распространенный из них — ШЛХ-3 (рис. 90).

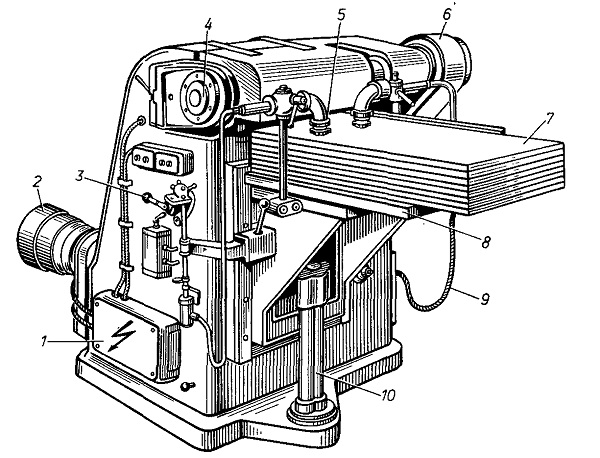

Рис. 88. Ящичный шипорезный станок с автоматической подачей ШПА40:
1— пульт управления,; 2—электродвигатель; 3 — орган управления гидроприводом; 4 — подшипники рабочего вала; 5 — гидрозажим; 6 — ременная передача; 7 —заготовки; 8 — стол; 9 — гидрошланг; 10 — гидроцилиндр подъема стола

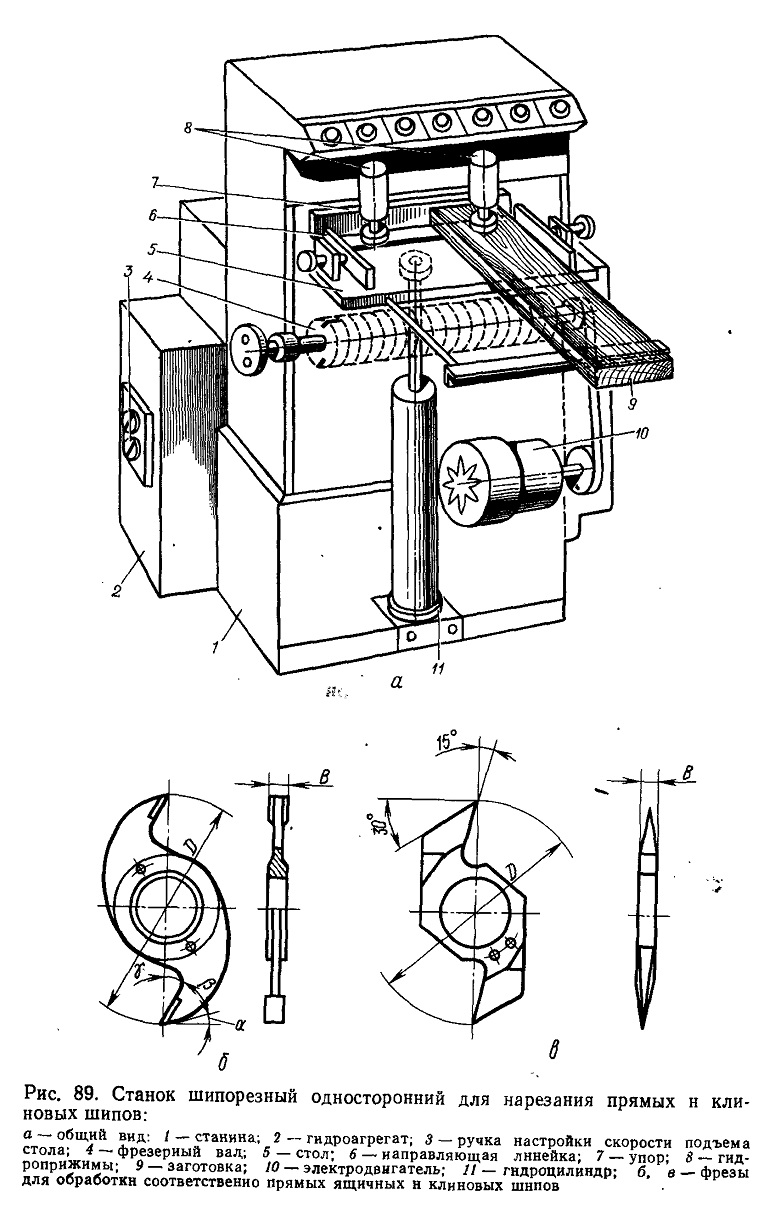

Рис. 89. Станок шипорезный односторонний для нарезания прямых и клиновых шипов

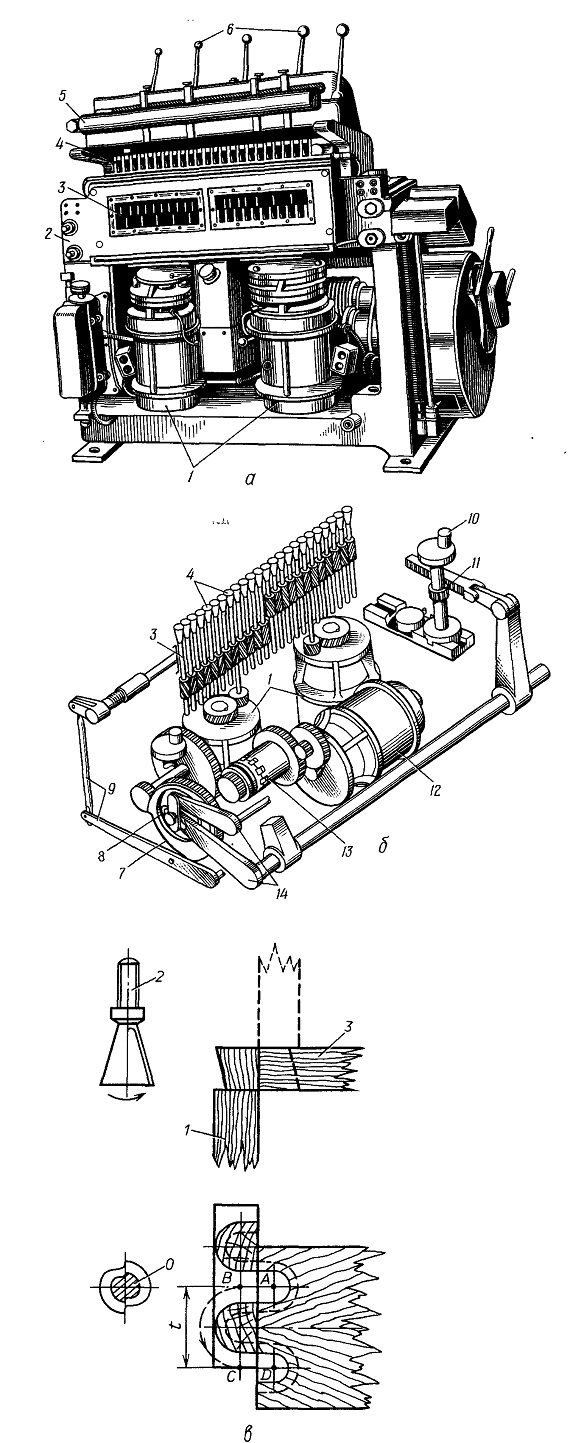

Рис. 90. Шипорезный станок для шипов ласточкин хвост: а — общий вид; б — кинематическая схема; 1 — электродвигатели шпинделей; 2 — шпиндельная коробка, 3 — рабочий шпиндель; 4 — фрезы; 5 — зажимное устройство для вертикально установленной дощечки; 6 — ручки зажимных устройств; 7, 8 — кулачки; 9 — рычажный механизм; 10 — палец вала механизма передвижения стола: 11 —реечный механизм; 12 — электродвигатель механизма подачи; 13 — кулачковая муфта,; 14 — рычаги; в — схема фрезерования шипа ласточкин хвост; 1,3 — дощечки, установленные соответственно вертикально и горизонтально; 2— фреза
