Режущие инструменты для фрезерных станков



К этим инструментам относятся фрезы различных форм (рис. 74—76), которые в зависимости от конструкции и способа крепления делятся на две основные группы: 1) насадные, цельные и сборные фрезы (фрезерные головки со съемными ножами); 2) концевые фрезы (сверла). Насадные фрезы имеют отверстия для насадки на шпиндель и крепления на нем. В прорези насадных сборных фрез (фрезерных головок) устанавливают ножи различных. профилей. Если на один шпиндель надевают несколько видов режущих инструментов (фрезы, пилы и т. д.), получают комбинированные фрезы. В отличие от насадных концевые фрезы имеют хвостовики, при помощи которых они закрепляются в патронах шпинделей станков.

Фрезерные станки с нижним размещением шпинделей выполняются ручной (Ф-4, ФШ-4, Ф2-4) и механической (ФА-4) подачей материала. На рис. 77 показан фрезерный станок Ф-4, на рис. 78 — станок с шипорезной кареткой.

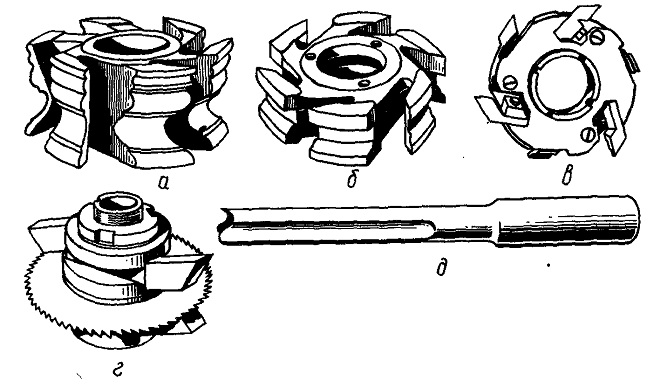

Рис. 74. Разновидности насадных фрез:
а —дельная; б — составная; в — сборная со сменными ножами; г—комбинированная; д — концевая

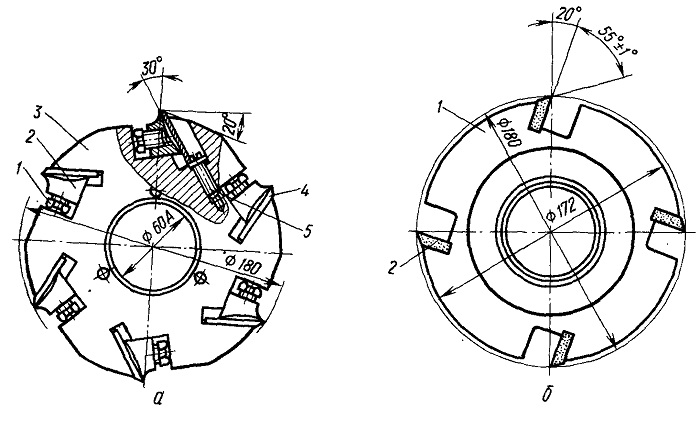

Рис. 75. Конструкции насадных фрез:

а — со вставными резцами: 1 — болт, 2 — клин; 3 — корпус; 4 — резец; 5 — винт для
установки резца по высоте; б —оснащенных пластинками из твердого сплава: 1 — корпус фрезы; 2— пластинка из твердого сплава

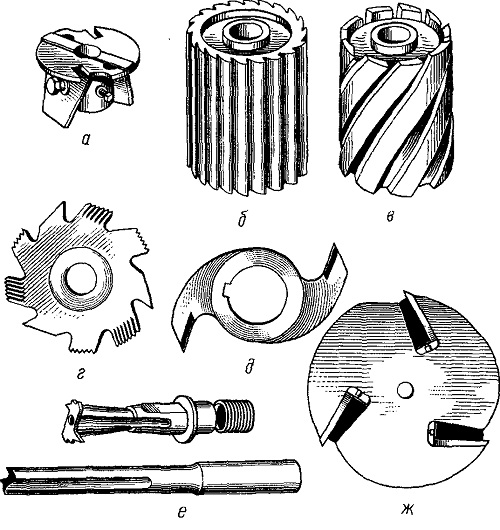

Рис. 76. Фрезы:
а — в виде шипорезной головки; б — с прямыми зубьями,; в — со спиральными зубьями; г — с подрезателями; д — прорезная; е — концевые; ж — проушечный диск

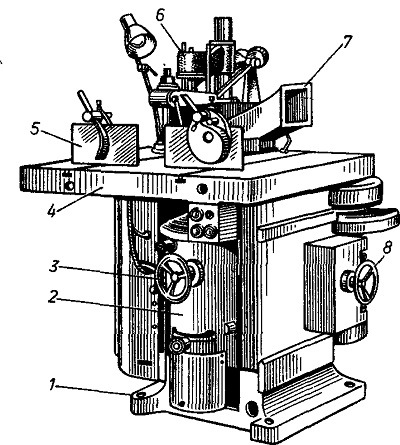

Рис. 77. Фрезерный станок Ф-4:
1 — станина; 2 — суппорт.; 3—маховичок подъема шпинделя; 4— стол;
5 — съемные направляющие; 6 — кронштейн с откидным подшипником; 7 — приемная воронка; 8 — маховичок для натяжения ремня

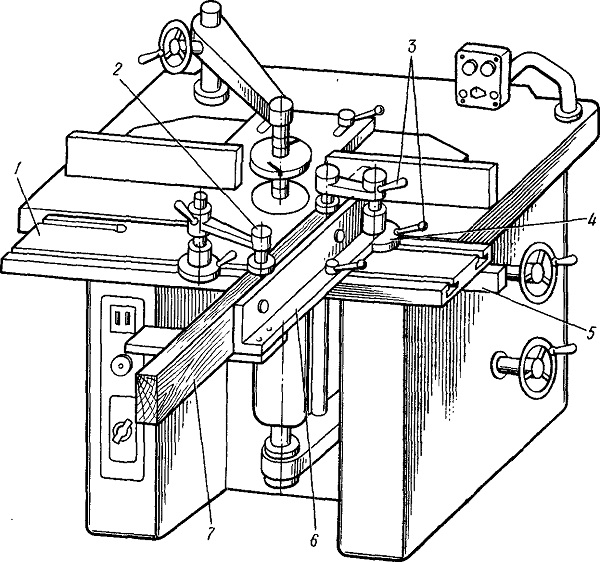

Рис. 78. Фрезерный станок с шипорезной кареткой:
1 — каретка,; 2— пневмоприжим; 3 — стопоры; 4—круговая шкала; 5 — направляющая; 6 — угольник; 7 — заготовка
