Раскрой древесины на станках

Раскроем называется деление материалов режущим инструментом на детали или заготовки требуемых размеров и форм.

Режущие инструменты для раскроя древесины. К ним относятся круглые (плоские) пилы (ГОСТ 980—80) диаметром до 500 мм и толщиной до 2,8 мм. На современных предприятиях применяют дисковые пилы (ГОСТ 9769—79) (рис. 41), на концах зубьев которых напаяны пластинки из твердого сплава. Зубья таких пил разводить не нужно, так как ширина пластинок больше толщины диска пилы на величину развода зубьев.

Круглые плоские пилы изготавливают двух типов: 1 — для продольной, 2 — для поперечной распиловки. Значения углов зубьев пил приведены в табл. 2.

Дисковые пилы с твердосплавными пластинами по технологическому назначению бывают трех типов: 1 — для раскроя

древесностружечных и столярных плит, фанеры, щитов, облицованных шпоном, а также древесных материалов (досок, брусков); II — для продольного раскроя древесных материалов (досок, брусков) и древесноволокнистых плит; III — для раскроя щитов, облицованных шпоном, поперек волокон при высоких требованиях к качеству обработки.

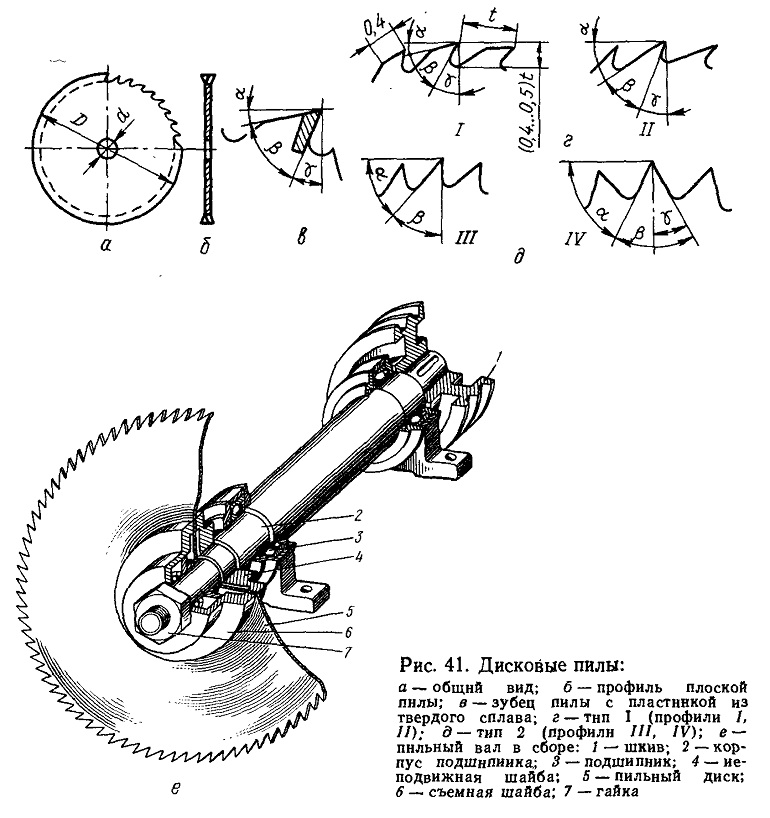

Рис. 41. Дисковые пилы

2. Значения углов зубьев круглых плоских пил, град

Диаметры круглых плоских пил выбирают в зависимости от толщины распиливаемого материала, а профили зубьев — от требуемой чистоты пропила. Внешний диаметр круглых пил (диаметр окружности по вершинам зубьев пилы) необходимо выбирать для данных условий распиливания наименьшим, так как чем меньше диаметр пилы, тем больше время ее эксплуатации, лучше качество пропила, меньше потери энергии, ее легче точить и править.

Все круглые пилы крепят на пильные валы, которые являются рабочими органами круглопильных станков. На одном конце вала закрепляют шкив, который через клиноременную передачу придает ему вращательное движение от электродвигателя. На другом конце вала при помощи специальных шайб и гаек крепят пильный диск соответствующего диаметра.

Внутренний диаметр круглых пил (диаметр отверстия для посадки пилы на пильный вал) должен быть больше диаметра вала на 0,1...0,2 мм. При большем зазоре для точной установки пилы применяют вставные кольца (втулки). Гайка, которая зажимает шайбы и пильный диск, должна завинчиваться в направлении обратном вращению пильного диска — это предупреждает отвинчивание ее. в процессе- работы, поэтому в зависимости от положения пильного вала резьба на его конце может быть правой или левой. Диаметры зажимных шайб зависят от внешнего диаметра пилы. Для крепления конических пил внешний диаметр зажимных шайб не должен превышать диаметра плоской части диска.

В круглопильных станках на пильный вал можно одновременно устанавливать несколько пил. Это дает возможность за один проход распиливать доски или бруски на несколько частей. Если расстояние между пилами очень большое и пил много, вал должен вращаться на трех подшипниках, причем один из них должен быть съемным. Это необходимо для снятия пильных дисков. В некоторых конструкциях валов пильные диски крепят на специальной оправке-втулке, которая на скользящей шпонке может перемещаться вдоль вала
