Электрифицированные инструменты для строгания древесины

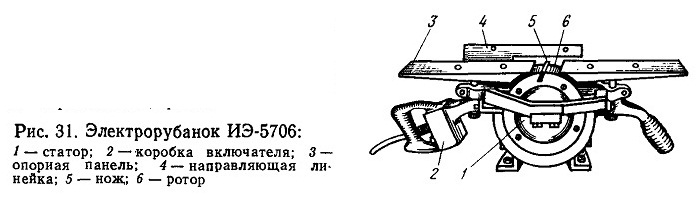

 Это электрорубанки с двумя и четырьмя ножами с двойной изоляцией, предназначенные для плоского строгания. Электрорубанок ИЭ-5706 (рис. 31) состоит из статора, коробки включения, опорной панели, направляющей линейки, режущего инструмента и ро-тора, который является рабочим валом. Этим рубанком можно строгать детали шириной до 100 мм, снимая слой толщиной
2 мм. Мощность электродвигателя 0,4 кВт.

Приемы работы электрорубанками

 Перед работой проверяют крепление движущихся частей, остроту ножей, а также регулируют толщину снимаемого слоя. Для этого заднюю опорную панель ставят на уровне закрепленных на валу ножей, а переднюю поднимают выше задней на толщину снимаемого слоя (0,5... 1,5 мм).

Для заточки ножей электрорубанков применяют электроза-точные универсальные приборы И-26 и И-121, Одинаковые по размеру и массе ножи закрепляют на рабочем валу прижимными планками и болтами, которые затягивают от середины к краям. Рабочий вал с закрепленными ножами должен быть отбалансирован. Для этого электрорубанок отключают от электросети и рабочий вал медленно поворачивают рукой несколько раз до полной остановки. Если вал с ножами каждый раз останавливается в разных точках без колебаний, он отбалансирован. Электрорубанок можно применять как стационарный фуговальный станок, если обрабатываемые детали легче рубанка.

Для одновременного строгания двух смежных сторон (пла-сти и кромки) иногда применяют два электрорубанка: один размещают горизонтально, а другой — под нужным углом к первому. Это значительно повышает производительность труда и точность обработки деталей (рис. 32).

Электродолбежники применяют сравнительно широко для выдалбливания отверстий. Наибольшее распространение получил электродолбежник ИЭ-5603. Сменные режущие цепи дают возможность выдалбливать гнезда различной ширины (рис. 33). При работе электродрлбежником цепь вместе, с двигателем опускают вниз, она врезается в древесину и выбирает гнезда. Глубину долбления регулируют передвижным стопорным кольцом, имеющимся на одной из вертикальных колонок. Электро-долбежннк подключают к электроосветительной сети.

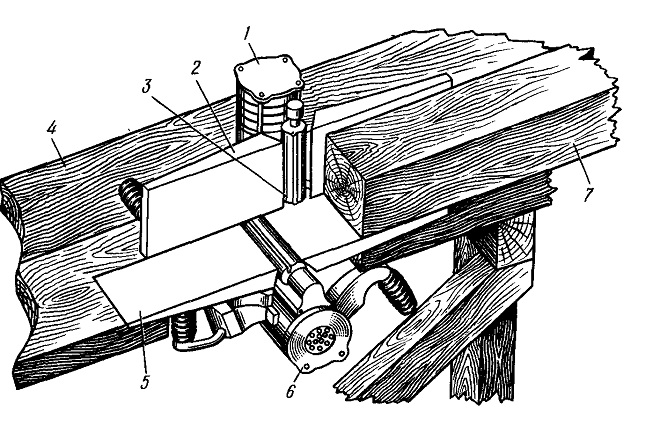

Рис. 32. Спаренные электрорубанки, установленные на верстаке

1—корпус бокового электрорубанка; 2, 5 — панели рубанков; 3 —ножевой вал рубанка; 4 — настил верстака; 6 — корпус нижнего электрорубанка; 7 — обрабатываемый брусок

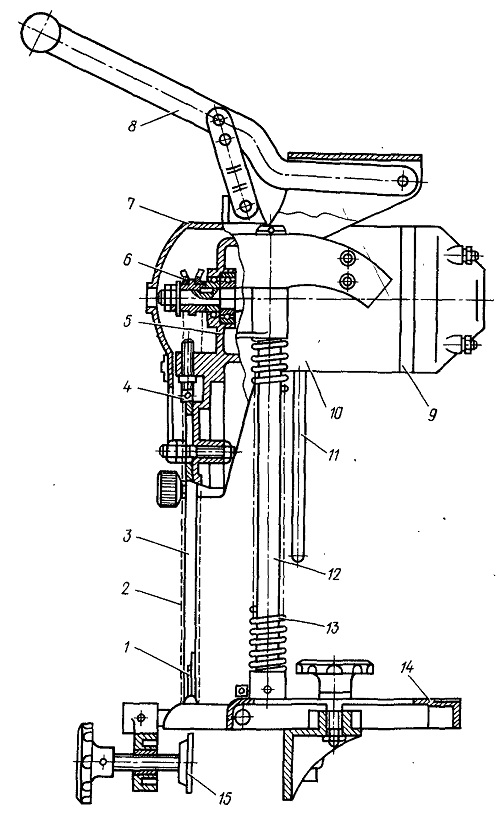

Рис. 33. Электродолбежник ИЭ-5603:
1 — роликовый подшипник; 2 — долбежная цепь; 3 — направляющая линейка; 4 — регулировочный винт; 5 — передний щит; 6 — ведущая звездочка; 7 — защитный кожух; 4—рычажное приспособление; 9—крышка вентилятора; 10 — электродвигатель; 11 — ограничитель хода; 12 — направляющая колонка; 13 — пружина; 14 — основание; 15 — планка
