17. Монтаж электропроводки и электроаппаратуры лифта
МОНТАЖ ТРУБ ЭЛЕКТРОРАЗВОДОК ПО ШАХТЕ ЛИФТА

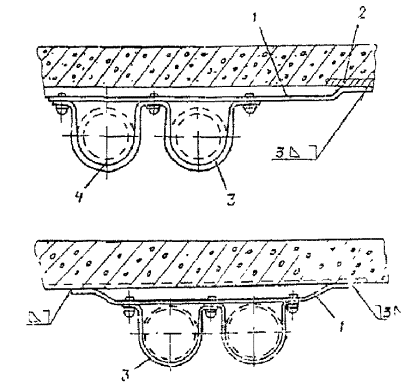

Рис. 98. Установка кронштейнов для крепления труб: 1 - кронштейн; 2 - закладная деталь; 3 - скоба; 4 - труба диаметром 48 мм по спущенным отвесам установить все кронштейны крепления труб с приваркой их к закладным или с помощью дюбелей; аналогично описанному выше установить кронштейны, служащие для крепления стояка труб из машинного помещения к клеммной коробке № 2 (если проектом предусмотрен отдельно стоящий стояк из труб). При наличии в шахте металлических ригелей кронштейны (уголки крепления труб) устанавливать в той же последовательности и крепить к ригелям. 17.1.3. На середине высоты подъема кабины разметить согласно чертежу электроразводки проводов по шахте место установки клеммной коробки № 2, для чего: перенести и отметить мелом на стене шахты уровень порога двери шахты или уровень чистого пола остановки; отмерить расстояние от нанесенной метки до низа клеммной коробки № 2 (размер «А», рис. 99) и от оси направляющих кабины до оси клеммной коробки № 2 (размер «Б», рис. 99);

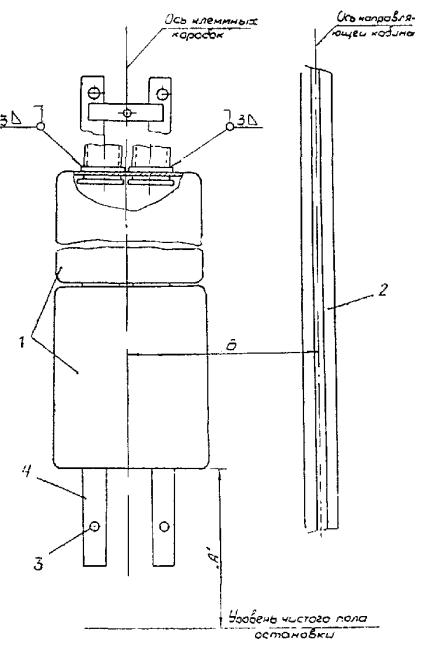

Рис. 99. Крепление клеммной коробки № 2: 1 - клеммные коробки; 2 - направляющая кабины; 3 - дюбель; 4 - рама прикрепить раму клеммной коробки № 2 дюбелями марки К 436-К 438 к стене шахты или к закладным. Крепление кронштейнов труб к стенам шахты, а также установку коробки № 2 при отсутствии закладных деталей допускается производить дюбелями ДГП или ДВП с помощью пистолета ПЦ-52. 17.1.4. Перед началом монтажа труб электроразводки по шахте необходимо выполнить следующие подготовительные работы: разложить трубы в порядке очередности их монтажа на крыше здания или вблизи первой остановки; зачистить отверстия от заусенец; открыть крышки клеммных коробок, в нижнюю часть каждой клеммной коробки вставить по трубе, выверить их положение относительно друг друга так, чтобы корпуса коробок были перпендикулярны трубам; приварить корпуса коробок к трубам и надеть на каждую трубу втулку (рис. 100);
Рис. 100. Крепление труб к клеммным коробкам: 1 - втулка; 2 - клеммная коробка; 3 - труба приварить муфты к верхним частям отрезков труб для соединения труб между собой при прокладке стояка труб из машинного помещения к клеммной коробке № 2 (рис. 101). Примечание. Если проектом предусмотрено соединение труб с протяжной и клеммной коробками с помощью скоб, то их установку производить по мере наращивания стояка труб в шахте лифта. 17.1.5. После выполнения подготовительных работ монтаж труб электроразводок производить в приведенной ниже последовательности: разметить место установки этажной клеммной коробки первого этажа и нанести на стене шахты отметку верха клеммной коробки; доставить в шахту отрезок трубы, прокладываемый от клеммной коробки первого этажа до клеммной коробки второго; прикрепить трубу к стене шахты так, чтобы уровень низа трубы совпадал с отметкой на стене шахты для установки клеммной коробки первого этажа; приварить к установленной трубе клеммную коробку первого этажа; вставить в отверстие клеммной коробки второго этажа следующую по порядку трубу с закрепленной клеммной коробкой третьего этажа, прикрепить трубу к кронштейнам и приварить клеммную коробку к трубе;
Рис. 101. Крепление муфты к трубе: 1 - муфта; 2 - труба аналогично произвести монтаж остальных труб с закрепленными клеммными коробками. Установку отдельного стояка труб от клеммной коробки № 2 в машинное помещение производить аналогично вышеописанному, соединяя трубы между собой с помощью муфт (рис. 102). 17.1.6. При креплении клеммных коробок к трубам с помощью скоб (рис. 103) их установку производить, начиная с первого этажа, в такой последовательности:
Рис. 102. Крепление труб между собой: 1 - трубы; 2 - муфта установить трубу, к ней прикрепить клеммную коробку первого и второго этажей, затем следующую трубу, коробку и т.д.

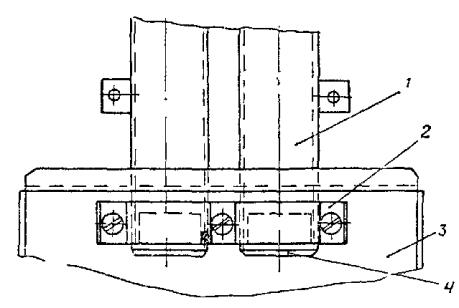

Рис. 103. Крепление труб к клеммным коробкам скобами: 1 - труба; 2 - скоба; 3 - клеммная коробка; 4 - втулка 17.1.7. Из протяжной коробки, установленной в общем стояке в месте ответвления к клеммной коробке № 2, вывести отводы на клеммную коробку № 2 и прикрепить их с помощью скоб или сваркой. При недостаточной длине отрезка трубы соединение труб допускается производить с помощью втулок (см. рис. 102). 17.1.8. Монтаж труб электроразводки для постоянного освещения шахты производить в такой последовательности: разметить места прокладки труб электроразводки по шахте лифта согласно проекту; разобрать все трубы по размерам, к трубам приварить с одной стороны по ответвительной коробке, учитывая при этом, что ответвительные коробки ставятся в стояке через этаж; вверху шахты установить кронштейн для крепления труб и по нему, опустив отвес, установить кронштейны на всех этажах. Кронштейны крепить к закладной детали или к стене дюбелем ДГП с помощью пистолета ПЦ-52, или к кронштейнам крепления направляющих, а также к металлическим ригелям электросваркой; монтаж труб производить последовательно, начиная с низа шахты, соединить трубы друг с другом с помощью втулок и ответвительных коробок, к кронштейнам трубы крепить скобами (рис. 104); вблизи каждой ответвительной коробки установить хомут и навесить на них светильники. Хомуты прихватить к трубам электросваркой.
Рис. 104. Установка труб электроразводок для постоянного освещения в шахте лифта: 1 - втулка; 2 - закладная деталь; 3 - полоса, скоба; 4 - светильник; 5 - крюк - хомут; 6 - ответвительная коробка; 7- труба; 8 - винт, гайка, шайба 17.1.9. При заготовке отводов на месте должны быть выполнены следующие условия: при открытой прокладке труб и наличии одного изгиба радиус изгиба должен быть не менее 4, а при большем количестве изгибов не менее 6 наружных диаметров трубы. При прокладке труб под заливку бетоном радиус изгиба должен составлять не менее 10 наружных диаметров трубы. Угол изгиба труб должен быть не менее 90°.
