13.2.

МОНТАЖ ОТВОДНЫХ БЛОКОВ И ЛЕБЕДКИ ЛИФТА, УСТАНАВЛИВАЕМЫХ НА ПОДЛЕБЕДОЧНЫХ БАЛКАХ



13.2.1. Установить между направляющими кабины и противовеса струны, как указано в п. 13.1.2 настоящей инструкции, и нанести на струны отметки для выверки лебедки и отводных блоков. При установке лифтовой лебедки и полиспастной подвески отметки на струну между направляющими кабины наносятся в зависимости от диаметра канатоведущего шкива и блоков на кабине и противовесе согласно рис. 72 и 73.

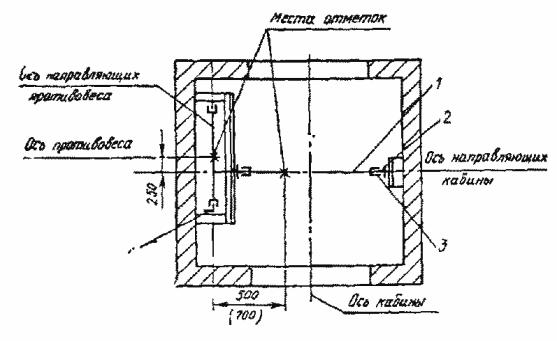

Рис. 72. Установка осевых струн для выверки лебедок грузовых лифтов грузоподъемностью 1000, 2000, 3200 кг, скоростью 0,5 м/с:

1 - струна; 2 - направляющая кабины; 3 - струбцина; 4 - направляющая противовеса

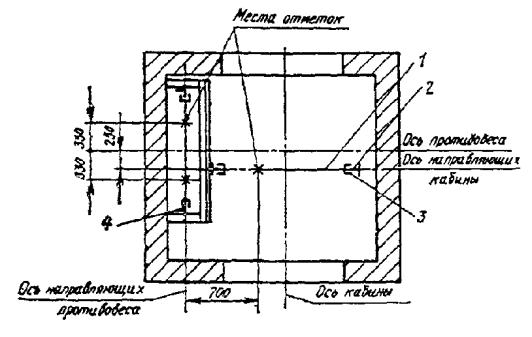

Рис. 73. Установка осевых струн для выверки лебедок грузовые лифтов грузоподъемностью 5000 кг, скоростью 0,25 м/с:

1 - струна; 2 - направляющая кабины; 3 - струбцина; 4 - направляющая противовеса

13.2.2. Установить подлебедочные балки на тумбы или в ниши стен машинного помещения согласно установочному чертежу (размеры балок приведены в табл. 15 и16).

13.2.3. После установки подлебедочных балок в проектное положение разметить и просверлить в них отверстия согласно схеме разбивки отверстий по установочному чертежу.

13.2.4. Выверить подлебедочные балки по уровню и временно раскрепить их.

13.2.5. Установить под подлебедочные балки отводной блок (лифт грузовой грузоподъемностью 500 кг) и прикрепить его к балкам на болтах.

13.2.6. Установить раму с приводом лифта на подлебедочные балки с помощью крана или рычажной лебедки (рис. 74). Прикрепить раму к подлебедочным балкам болтами и гайками с постановкой косых шайб.

13.2.7. Выверить отводной блок относительно канатоведущего шкива (лифт грузоподъемностью 500 кг). Для выверки к торцам плоскости шкива и блока приложить прямую металлическую линейку (рейку). При правильной установке отводного блока линейка будет касаться шкива и блока каждого не менее чем в двух точках.

Рис. 74. Установка привода на подлебедочные балки:

1 - машинное помещение; 2 - петля, 3 - канат; 4 - отводной блок; 5 - проектное положение привода; 6 - исходное положение привода; 7 - швеллер; 8 - подлебедочная балка; 9 - швеллер; 10 - канат; 11 - рычажная лебедка

13.2.8. Произвести контрольную выверку лебедки, для чего с середины образующей канатоведущего шкива и отводного блока (при его наличии) опустить в шахту двусторонний отвес до пересечения с осевыми струнами, натянутыми между направляющими кабины и противовеса (см. рис. 72 и 73). Установку лебедки в проектное положение производить согласно п. 13.1.4.

Таблица 15

Подлебедочные балки, устанавливаемые в машинных помещениях грузовых лифтов

Подлебедочные балки, устанавливаемые в машинном помещении

Грузовые лифты грузоподъемностью, кг

500

500

1000

1000

2000

2000

3200

3200

5000

Размер машинного помещения (глубина и ширина), мм

3150 ´2700

3150 ´3300

3150 ´3500

3550 ´4000

3550 ´4000

3550 ´4500

3550 ´4700

3850 ´5200

4150 ´5700

Номер балки:



















швеллер

20

20















двутавр





20

20

20

20

24

24

30

Количество балок, шт.

2

2

2

2

2

2

2

2

2

Длина балки, мм

2300

2800

2800

3300

3500

3500

3500

4100

4600

Масса балки, кг

42,3

51,5

58,8

69,3

73,5

73,5

95,6

104,9

165,5

Таблица 16

Подлебедочные балки, устанавливаемые в машинных помещениях грузовых лифтов с монорельсом

Подлебедочные балки, устанавливаемые в машинном помещении

Грузовые лифты с монорельсом грузоподъемностью, кг

1000

1000

2000

2000

12000

2000

3200

Размер машинного помещения (глубина и ширина) мм

3800 ´4000

3800 ´4000

3800 ´4500

3800 ´4000

3800 ´4000

3800 ´4500

4300 ´5200

Номер двутавровой балки

20

20

20

20

20

20

24

Количество балок, шт.

2

2

2

2

2

2

2

Длина балки, мм

3300

3300

3500

3500

3500

3500

4100

Масса балки, кг

69,3

69,3

73,5

73„5

73,5

73,5

104,93

13.2.9. Выверить лифтовую лебедку согласно п. 13.1.6.

13.2.10. После выверки лебедки и отводных блоков приварить подлебедочные балки к металлическим пластинам, заделанным на торцах ниш и тумб. Ниши после обварки балок передать строителям под заливку бетоном.
