УПРАВЛЕНИЕ ДВЕРЬЮ КАБИНЫ ПАССАЖИРСКОГО ЛИФТА С СОБИРАТЕЛЬНЫМ УПРАВЛЕНИЕМ ПО ВЫЗОВАМ

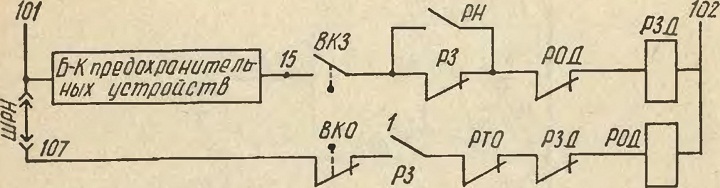

Рис. 5.13. Схема включения реле открывания и закрывания дверей
В цепи РЗД и РОД размыкающие контакты РОД и РЗД — электрическая блокировка против одновременного включения этих реле. Конечные выключатели ВКЗ и ВКО разомкнут цепь, когда дверь полностью закроется (откроется). В цепи РОД имеется еще одна блокировка, выполненная размыкающим контактом реле точной остановки РТО. Этот контакт не позволяет включить РОД, если кабины нет на этаже. Команду на включение РЗД и РОД подают контакты реле замедления
РЗ.
1) кабина с пассажиром или без него движется вниз.
Контакт РУВ замкнут, и если нажаты кнопки вызова, реле замедления РЗ
включается от шинки открывания дверей через замкнутый контакт РБЗ.
Кабина останавливается по попутному вызову, одновременно замыкается
контакт РЗ в цепи РОД;
Если же кнопка вызова была нажата до размыкания
контакта РБЗ, то РЗ включится и кабина остановится.

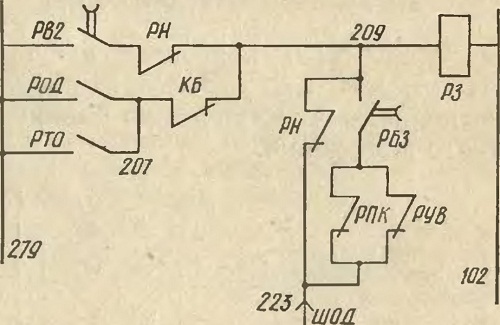

Рис. 5.14. Схема включения реле замедления
