СХЕМА ВКЛЮЧЕНИЯ РЕЛЕ РУВ И РУН ПАССАЖИРСКОГО ЛИФТА С СОБИРАТЕЛЬНЫМ УПРАВЛЕНИЕМ ПО ВЫЗОВАМ

Схема для управления двумя исполнительными реле — реле управления «Вверх» — РУВ и реле управления «Вниз» — РУН (рис. 5.4) состоит из отдельных секций релейного селектора.

Удерживающие электромагниты кнопок приказа и кнопок вызова на схеме не показаны. Зажимы катушек

реле подключены к шинке 102. Размыкающие контакты РУН и РУВ обеспечивают электрическую блокировку против одновременного включения. В этой схеме реле РУВ (РУН) может отключиться, а контактор «Вверх»

(«Вниз») остается включенным. Чтобы в это время не включилось реле противоположного направления, предусмотрена дополнительная блокировка контактами контакторов КВ, КН. Узел селекции первого этажа состоит из двух замыкающих и одного размыкающего контактов реле 1РИС. К нему присоединен узел селекции второго, третьего, четвертого этажей. Аналогично собирают схему на любое число этажей. К узлам селекции подсоединены замыкающие контакты кнопок вызова КнВ

через разделительные диоды и кнопок приказа КнП; напряжение на кнопки приходит от шинки зызова 289 и шинки приказа 279

Размыкающие контакты РИС подключены к шинке открывания дверей ШОД 223.

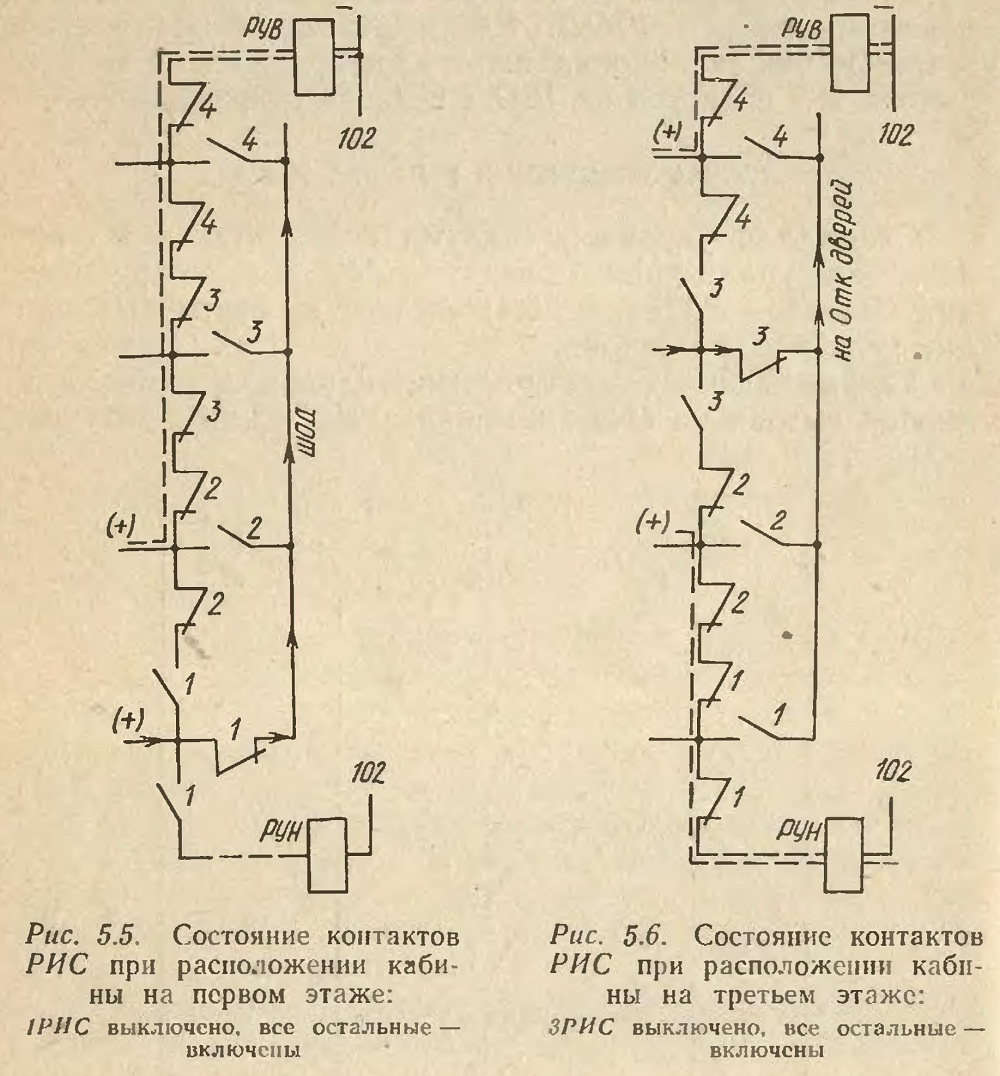

Пусть кабина находится на первом этаже. 1РИС выключено, все остальные РИС включены. Состояние контактов этих реле указано на рис. 5 5. Образовалась вертикальная цепь замкнутых контактов РИС. Пунктиром на рис. 5.5 отмечен путь тока через реле РУВ, если нажаты кнопки второго и выше этажей. Если же нажата кнопка первого этажа, то ШОД под напряжением и дверь открывается.

Рассмотрим схему для случая, когда кабина находится на третьем этаже (рис. 5.6). ЗРИС выключено, его разомкнувшиеся контакты разорвали вертикальную день на две части. Если нажать кнопку этажа выше третьего, включается реле РУВ. Когда нажаты кнопки первого или второго этажей, то напряжение будет подано на реле РУН. При нажатии кнопки третьего этажа подается команда на открывание дверей.

Итак, при неподвижной кабине отключенное РИС своими разомкнутыми контактами делит схему на две части — верхнюю и нижнюю. Узел селекции того этажа, где стоит кабина, подключен размыкающим контактом РИС к шинке открывания дверей.

Рис. 5.4. Схема включения реле управления «Вверх» и «Вниз»
