РАБОТА СХЕМЫ УПРАВЛЕНИЯ ГРУЗОВОГО ЛИФТА С
ДВУХСКОРОСТНЫМ ДВИГАТЕЛЕМ И ВНУТРЕННИМ КНОПОЧНЫМ УПРАВЛЕНИЕМ
Работа по вызову и приказу. Предположим, проводник в кабине. Двери
закрыты, все предохранительные устройства исправны.
Включены РКЦ, РНК и РПИ (см. рис. 4.3, 4.4 и 4.6). Контакт РПИ в цепи РБ
замкнут. На клемме 201А и шинке приказа есть напряжение. В это время на
четвертом этаже нажимают кнопку вызова. В кабине звенит звонок и
выпадает блинкер реле сигнального вызова 4РСВ.

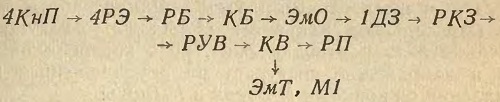

Проводник, услышав звонок, нажимает кнопку приказа 4КнП. Включается реле
4РЭ; контакт 4РЭ подает напряжение с шинки приказа на шинку 31.
Последова-тельно включаются реле большой скорости РБ, контактор КБ,
электромагнитная отводка ЭмО. Освободившийся ригель замка шахтной двери
замыкает контакт 1ДЗ — включается реле контроля замков РКЗ. Контакт РКЗ
подает напряжение на шинку 41. Через замкнутые контакты 4РЭ—4KA-I1—РУН
включается реле управления «Верх» РУВ и затем контактор КВ и реле пуска
РП.
Кабина движется вверх. Реле РП размыкает контакт
между шинкой 97 и шиикой приказа. Но реле РУВ, РБ и 4РЭ остаются
включенными: по цепи 97—РБ—167— РУВ—147 включено реле РУВ; от клеммы 147
через замкнутые контакты 4KA-II—4РЭ—РКЗ получают питание реле РБ и 4РЭ.
Переключение с большой на малую скорость.
Когда датчик копираппарата, укрепленный на кабине, проходит поочередно
мимо магнитных шунтов, включается катушка КАВ и вращает ротор КА. При
подходе датчика ДИК к нижнему шунту четвертого этажа (см. рис. 4.5)
размыкается контакт 4KA-II. Отключается реле РБ и 4РЭ, контактор КБ,
электромагнитная отводка. Один контакт КБ включает контактор КМ, другой
— выключает реле РП. Реле РУВ остается включенным но цепи 97—РП—РТО—167,
а после размыкания контакта РП — по цепи 97—КМ—РТО—167.
Останов кабины. На малой скорости кабина подходит к уровню
этажной площадки, а датчик точной остановки— к магнитному шунту. Реле
РТО отключается. Размыкается контакт РТО в цепи 96—167; отключаются:
реле РУВ, контактор КВ, двигатель Ml и электромагнит тормоза. Кабина
останавливается. Электромагнитная отводка обесточена, дверь шахты
четвертого этажа можно открыть.
Когда кабина проходит мимо шунтов КА, размыкается контакт РПИ в цепи
реле большой скорости РБ, но в это время замкнут контакт РТО, поэтому
реле РБ во время движения не отключается.
Управление из машинного помещения. Эксплуатационный персонал
выключателем ВО включает электро-магнитную отводку. Все шахтные двери
заперты. При нажатии кнопки M-Вверх или M-Вниз кабина приходит в
движение, останавливается она кнопкой M-Стоп. Автоматически кабина
останавливается только на крайних этажах.
Режим управления из машинного помещения используют при наладке лифта.
Режим ревизии. Чтобы перевести лифт в режим ревизии, следует
штепсельный разъем режимов работы заменить штепсельным разъемом
«Ревизия». Включаются электромагнитная отводка ЭмО, реле контроля замков
РКЗ и напряжение поступает на двухкнопочный пост управления с кнопками
К-Вверх и К-Вниз.
Находясь на крыше кабины, электромеханик нажимает кнопку К-Beepx, тем
самым включая контакторы КВ и КМ; кабина движется на малой скорости.
Чтобы остановить кабину, достаточно отпустить эту кнопку. Для движения
вниз следует нажать кнопку К-Вниз.
