АППАРАТУРА ПИТАНИЯ ЛИФТА
Аппаратура питания предназначена для подачи напряжения на
электрооборудование лифта. К ней относятся вводное устройство (ВУ),
выключатели автоматические (ВА), трансформаторы, выпрямители и
предохранители.

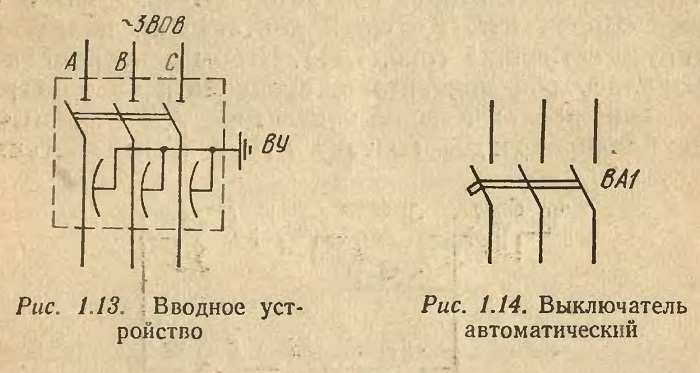

Вводное устройство (рис. 1.13) состоит из
трехполюсного рубильника и емкостного фильтра, которые смонтированы в
металлическом ящике. Последний укреплен на стене у входа в машинное
помещение. Рубильник обеспечивает видимый разрыв в цепи при отключении
лифта. Емкостный фильтр уменьшает помехи радиоприемникам и телевизорам.
Он выполнен из проходных конденсаторов КБП (конденсатор бумажный
проходной) емкостью 2 мкФ на фазу. Обкладки конденсаторов, не
подключенные к фазам, соединены звездой и заземлены.
На всех типовых лифтах — грузовых и пассажирских — используется вводное
устройство ВУ1, рассчитанное на 70 А. Исключение составляют грузовые
лиф-ты грузоподъемностью 3200, 5000 кг и пассажирский грузоподъемностью
1000 кг, где установлено вводное устройство ВУЗ, рассчитанное на 150 А.
Выключатель автоматический (рис. 1.14) защищает электрооборудование от
токов короткого замыкания и перегрузки. Он имеет контактную систему с
пружиной, магнитную систему с токовыми катушками и тепловое реле.

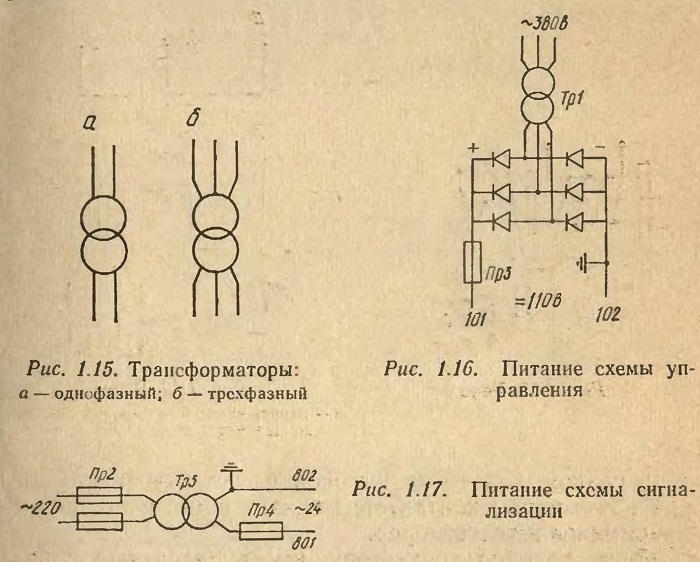

Используются однофазный и трехфазный трансформаторы
(рис. 1.15).
Трехфазный понижающий трансформатор Тр1 подает напряжение на
полупроводниковые выпрямители, собранные по трехфазной мостовой схеме
(рис. 1.16). Выпрямленное напряжение 110 В через предохранитель ПрЗ по
проводам 101, 102 подается на схему управления.
Однофазный понижающий трансформатор ТрЗ (рис. 1.17) через предохранитель
Пр4 по проводам 801, 802 питает переменным напряжением 24 В схему
сигнализации.
Провода 102 и 802 заземлены в соответствии с требованиями техники
безопасности,
