Возможные неисправности в работе электросхемы
пассажирского лифта с автоматическим приводом дверей - часть 1

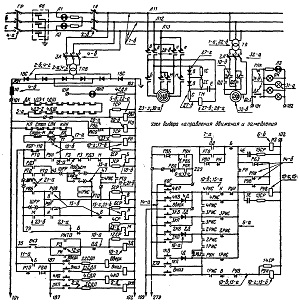

Рис. 50. Возможные неисправности электрической
схемы пассажирского лифта (грузоподъемность 320 (500) кг, скорость 1
м/с)
Таблица 6.3
Возможные неисправности в работе электросхемы пассажирского лифта с
автоматическим приводом дверей и способы их устранения (рис. 50)
Неисправность |
Возможные причины |
Способы устранения |

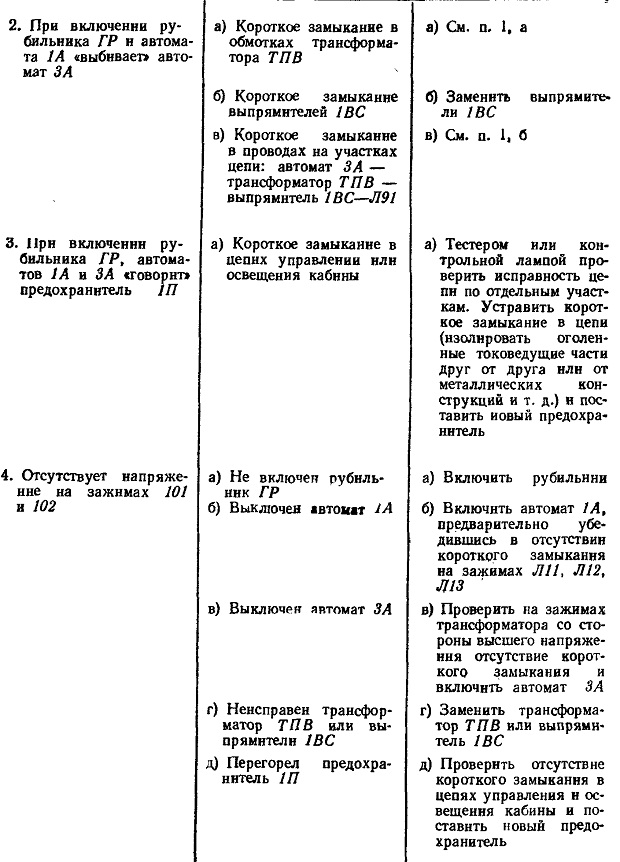

1. При включении
рубильника ГР
«выбивает» автомат 1А |
а) Короткое
замыкание в обмотках трансформатора 777 |
а) Тестером или
контрольной лампой проверить исправность трансформатора.
Неисправный трансформатор заменить |
Неигпоавность |
Возможные причины |
Способы устранения |
|
б) Короткое
замыкание в силовой цепи (ЛИ;
Л12 и Л13) |
б) Тестером или
контрольной лампой проверить исправность цепи. Устранить
короткое замыкание, провода, имеющие обрыв и поврежденную
изоляцию, заменить |

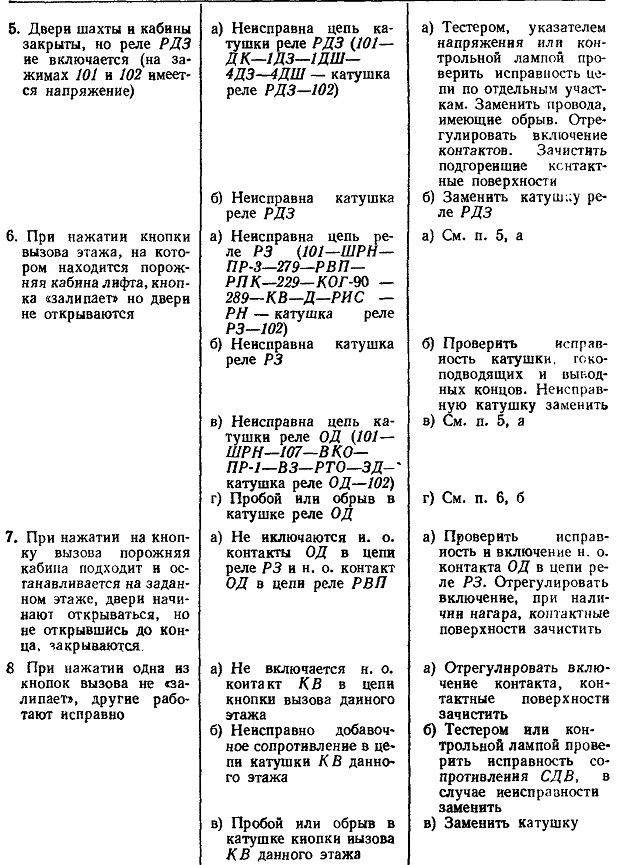

5. Двери шахты и кабины закрыты, но реле РДЗ не
включается (на зажимах 101 и 102 имеется напряжение)
6. При нажатии кнопки вызова этажа, на котором находится порожняя кабина
лифта, кнопка «залипает» но двери не открываются
7. При нажатии на кнопку вызова порожняя кабина подходит и
останавливается на заданном этаже, двери начинают открываться, но не
открывшись до конца, закрываются.
8 При нажатии одна из кнопок вызова не «залипает», другие работают
исправно

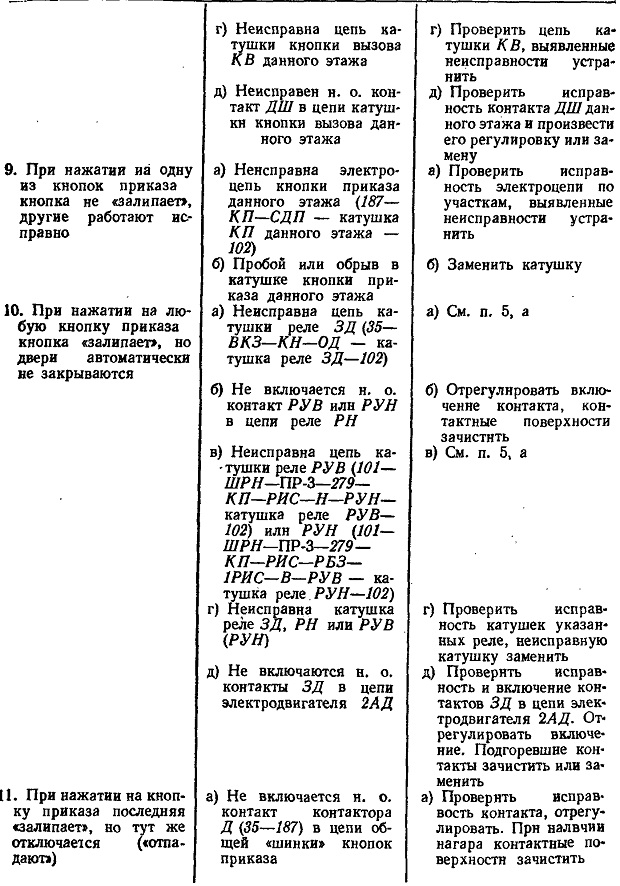

9. При нажатии на одну из кнопок приказа кнопка не
«залипает», другие работают исправно
10. При нажатии на любую кнопку приказа кнопка «залипает», но двери
автоматически не закрываются
11. При нажатии на кнопку приказа последняя «залипает», но тут же
отключается («отпадают»)
