Испытание заземляющих устройств и проверка переходных сопротивлений в контактах сети заземления лифтов



Сопротивление заземляющего устройства лифтов измеряют прибором типа М-416. На рис. 43 показана схема измерения сопротивления заземляющего устройства прибором типа М-416 в зависимости от величины измеряемого сопротивления и точности измерения.

В результат измерения входит также сопротивление провода, соединяющего один зажим с заземляющим устройством (объектом измерения— Rк). Такое включение используется, когда не требуется точное измерение или при измерениях сравнительно больших (более 1 Ом) сопротивлений.



Прибор М-416 имеет четыре пронумерованных зажима, из которых два соединяются с объектом измерения, третий — с зондом, а четвертый — с вспомогательным заземлителем. В качестве зонда и вспомогательного заземлителя применяются стальные стержни диаметром

не менее 5 мм, длиной 0,8—1 м, которые забивают на глубину не менее 0,5 м и на расстоянии от измеряемого объекта и друг от друга. В качестве соединительных проводов используются гибкие изолированные медные провода сечением 0,5—1,5 мм2 и длиной 30—20 м каждый. Прибор М-416 следует размещать как можно ближе к измеряемому объекту.

Измерение производят в следующем порядке: переключатель BI прибора устанавливают в положение *х1*; нажимают кнопку и, вращая ручку «Реохорд», добиваются максимального приближения стрелки индикатора к нулю;

результат измерения равен произведению показания шкалы «Реохорда» на множитель, соответствующий положению переключателя В1.

Если измеряемое сопротивление окажется больше 10 Ом, переключатель необходимо установить в положение Х5, 320 или Х100 и проделать указанные операции.

Сопротивление заземляющего устройства можно измерять также приборами типа МС-08 или М-1103.

Для проверки заземления элементов оборудования, отсутствия обрывов в заземляющей проводке и величины сопротивления переходных контактов к одному из зажимов омметра М-372 подключают медный гибкий провод сечением до 1,5 мм2, который при помощи струбцины, входящей в комплект к прибору, соединяют с каркасом шахты лифта (рис. 44). Затем корректором стрелка прибора устанавливается на нуль. На боковой стенке прибора имеется рукоятка «Установка оо» , при помощи которой стрелка прибора устанавливается на отметку «оо».

К свободному зажиму прибора подключают второй провод со щупом.

Замер производится соединением острия щупа с проверяемым элементом оборудования и нажатием кнопки. Наличие аварийного на-



пряжения на проверяемом объекте покажет вибрация стрелки прибора в момент соединения с ним щупа. В этом случае кнопку прибора нажимать запрещается.

Места соединения струбцины с каркасом шахты и острия щупа с заземленным объектом должны быть предварительно зачищены.

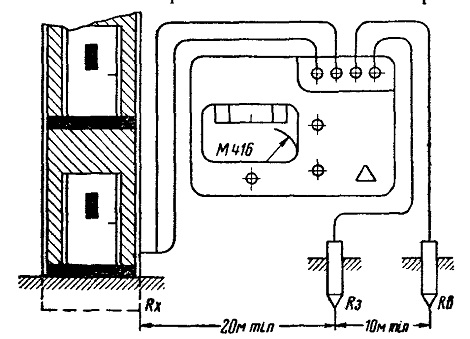

Рис. 43. Схема измерения с исключением погрешности, вносимой соединительными проводами

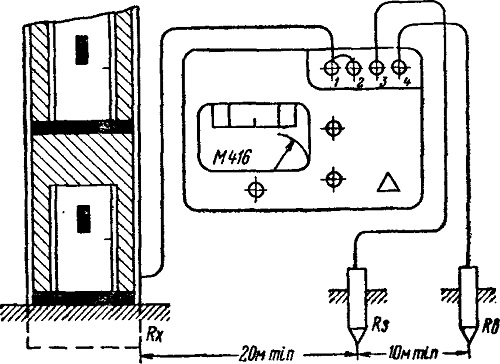

Рис. 44. Подключение приборов по трехзажимиой схеме
