Методика выполнения измерений сопротивления изоляции на лифтах

До начала измерения сопротивления изоляции электрооборудования лифта отключают установку на вводе и вывешивают плакаты; в соответствии с требованиями правил по технике безопасности проверяют отсутствие напряжения и разрядку от емкостных токов на землю. Проверяют также мегомметр и провода к нему.

Провода должны быть гибкими, сечением 1,5—2 мм2 с сопротивлением изоляции не ниже 100 МОм. Для проверки мегомметра один провод закрепляют в зажиме «земля», второй — в зажиме «линия», замыкают их концы накоротко и вращают рукоятку прибора. В этом случае стрелка должна установиться на нуль. При разомкнутых концах проводов стрелка мегомметра должна показывать «Бесконечность».

При работе с мегомметром прибор устанавливают горизонтально. При измерении частота вращения рукоятки мегомметра примерно 120 об/мин. Для установления точной величины сопротивления изоляции показания прибора снимают через 1 мин после приложения напряжения, когда стрелка прибора займет устойчивое положение.

Изоляцию обмоток статора электродвигателей, катушек тормозного магнита, силовых и осветительных цепей проверяют между фазами и относительно «земли» (корпуса). Изоляция цепей управления и ротора электродвигателя проверяется относительно «земли».



У трансформатора измеряют сопротивление изоляции каждой обмотки относительно «земли» и между первичной и вторичной обмотками. При проверке изоляции обмоток низковольтного трансформатора производят замеры первичной обмотки относительно «земли» и между первичной и вторичной обмотками. В последнем случае необходимо произвести отсоединение обмотки низкого напряжения от «земли».

При измерении сопротивления изоляции в силовых цепях должны быть отключены электроприемники, а также аппараты, приборы и т. п. При измерении сопротивления изоляции в осветительных цепях лампы должны быть вывинчены, а штепсельные розетки, выключатели и групповые щитки — присоединены. Сопротивление изоляции цепей управления измеряют со всеми присоединенными аппаратами.

Во всех случаях сопротивление изоляции измеряют при снятых плавких вставках. Индивидуальная проверка производится независимо от количества и длины проводов на каждом участке.







Примерный перечень участков для проверки сопротивления изоляции на лифте



1. Участок от вводного устройства, питающего лифт, до автомата (предохранителей).

2. Участок от автомата (предохранителей) до концевого выключателя.

3. Участок от концевого выключателя до контакторной панели.

4. Участок от контакторной панели до линейного контактора.

5. Участок от линейного контактора до электродвигателя.

6. Подводка к электромагнитному тормозу.

7. Селеновое выпрямительное устройство.

8. Обмотки электродвигателя.

9. Обмотка электромагнитного тормоза.

10. Обмотки трансформатора приставки.

11. Участок от предохранителей до магнитной отводки кабины.

12. Обмотка магнитной отводки.

13. Участок от предохранителей до трансформатора 380/220 В.

14. Обмотки трансформатора 380/220 В.

15. Участок от предохранителей до трансформатора 380/24 В, 220/24/36 В.

16. Обмотка трансформатора 380/24 В, 220/24/36 В.

17. Участок от контакторной панели до трансформатора 380/220 В, питающего электродвигатель механизма дверей (при напряжении питания 380 В).

18. Обмотки трансформатора 380/220 В, питающего электродвигатель механизма дверей.

19. От трансформатора 380/220 В до автомата, включающего электродвигатель механизма дверей.

20. От автомата до электродвигателя механизма дверей.

21. Обмотки статора электродвигателя механизма дверей.



22. Цепи сигнализации и освещения (замеры относительно земли).

23. Контактная линия (цепь управления).

Й4. Обмотка ротора электродвигателя.

25. Участок от ротора электродвигателя до пускового реостата.

26. Пусковой реостат.

27. Участок между цепями управления, освещения и сигнализации.

Измерения мегомметром должны производиться двумя работниками (один вращает рукоятку мегомметра и ведет отсчет показа-ний по шкале, другой — надежно присоединяет провода зажимами к проверяемой цепи). При напряжении сети от 60 до 380 В сопротивление изоляции измеряют мегомметром на 1000 В, при напряжении сети до 60 В — мегомметром на 500 В.

При измерении сопротивления изоляции относительно «земли» провод от зажима «земля» должен присоединяться к контуру за-вемления (нулевому проводу) или корпусу проверяемого оборудова-йия, а провод от зажима «линия» — к его фазе или обмотке. При измерении сопротивления изоляции между фазами (обмотками) оба провода от прибора присоединяются к токоведущим жилам проверяемых фаз (обмоток).

У мегомметров типа М-1101 имеется третий зажим («Экран»), который используется для того, чтобы исключить влияние поверх-ностных токов утечки на результат измерения сопротивления изоляции. Им пользуются в случаях, когда поверхность замеряемого участка изоляции сильно увлажнена. В этом случае провод от зажима «Экран» присоединяется к оболочке кабеля, к корпусу электродвигателя и т. д.

Схемы соединений мегомметра при проверке сопротивления изоляции относительно «земли», между фазами с исключением поверхностных утечек представлены на рис. 41.

При испытании изоляции повышенным напряжением оно должно быть приложено в течение 1 мин. Участок цепи или обмотка электро-приемника считаются выдержавшими испытание на электрическую прочность изоляции и могут быть допущены к дальнейшей эксплуатации, если при испытании не произошло пробоя.

Схема подключения мегомметра МС-0,5 при производстве испытаний изоляции повышенным напряжением представлена на рис. 42.

Общее заключение о состоянии изоляции электрооборудования и цепей лифта дают на основании данных измерений по каждому участку и внешнего осмотра всей установки.

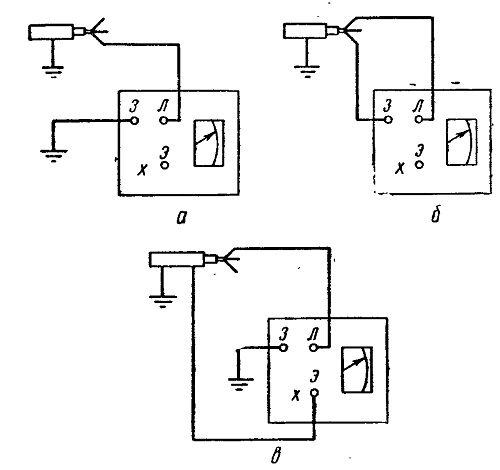

Рис. 41. Схемы измерения сопротивления изоляции мегомметром:
а относительно земли; б — между фазами; в — относительно земли о исключением поверхностных утечек

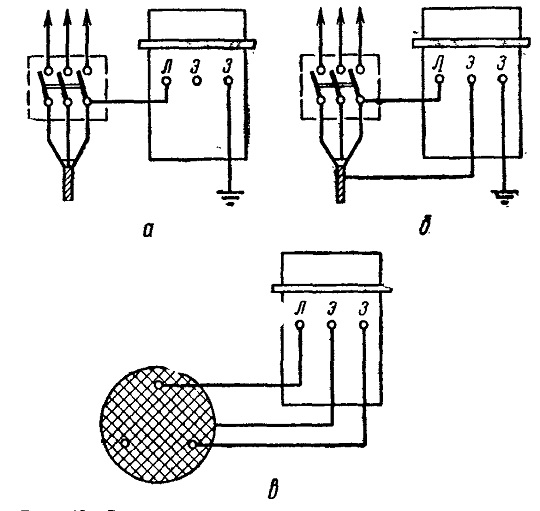

Рис. 42. Схемы испытания изоляция повышенным напряжением мегомметром МС-0,5:
а — относительно земли; б — относительно земли с исключением поверхностных утечек; в — между фазами
