ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ ЭЛЕМЕНТОВ
ЭЛЕКТРИЧЕСКИХ СХЕМ ЛИФТОВ
Блокированная работа двух лифтов, модель 1958 г.
В жилых домах с числом этажей более девяти в одном подъезде
устанавливают два лифта. Пассажир, находящийся на этажной площадке, в
большинстве случаев нажимает на кнопки «вызов» сразу двух лифтов, а
пользуется одним, кабина которого первая остановилась на этаже. Кабина
второго лифта при этом делала холостой пробег, что вызывало
преждевременный износ деталей лифта и потери электроэнергии. Схема
блокирования исключает возможность одновременного вызова кабины двух
лифтов с одного этажа.
В схеме блокирования используются два реле типа РП-23, один выключатель
ВПК-2111 и кулачковая шайба.
Схема блокирования (рис. 34) подготавливается к работе включением
рубильников ВУ, автоматов 1А и выключателя Р. При выключении рубильника
ВУ лифта № 2 специальный кулачок, установленный на рукоятке этого
рубильника, воздействует на конечный выключатель ВПК, который замыкает
свой н. о. контакт и размыкает н. з. контакт. После размыкания н. з.
контакта ВПК обесточивается цепь катушки реле РБ, которое, выключаясь,
замыкает свои н. з. контакты РБ в цепи катушки промежуточного реле РП
лифта № 1.
Реле JIB в исходном положении обесточено, а его н.
з. контакты J1B в цепи лифта № 1 и ЛВ в цепи лифта № 2 замкнуты.
Любой из лифтов готов к включению как по приказу, так и по вызову.
Например, кабины находятся на нижних этажах (одноименных или
разноименных) и пассажир вызывает их поочередно на четвертый этаж.
Допустим, сначала он нажал кнопку 4КВ лифта № / и через незначительный
промежуток времени — кнопку 4К.В лифта № 2. Сразу же после нажатия
кнопки 4КВ лифта № 1 включается его этажное реле 4ЭР, затем через н. з.
контакты РВ—ЛВ—РБ включается реле РП и так далее до включения контактора
В. Кабина пошла вверх по вызову.
После нажатия кнопки 4КВ лифта № 2 включится его этажное реле 4ЭР и
замкнет свой и. о. контакт 4ЭР в цепи катушка реле Л В, которая получит
питание по замкнувшейся цепи:
замкнутый н. о. контакт ВПК2 замкнутый контакт выключателя Р—н. з.
контакт РПК-1-— замкнутые н. о. контакты 4ЭР— н. з. контакт
РПК-2—катушка реле ЛВ—102 (лифта № 2).
Включившееся реле Л В разомкнет свой н. з. контакт ЛВ в цепи катушки
реле РП, исключив тем самым включение контактора В лифта № 2.
Одновременное воздействие одним лицом на кнопку вызова двух лифтов на
одноименных этажах практически невозможно, а если допустить случай
одновременного нажатия кнопок вызова пассажирами на различных этажах
(например, 4КВ лифта № 1 и ЗКВ лифта № 2), то происходит включение обоих
лифтов, и их кабины приходят на зарегистрированные вызовы.
Схема блокирования не распространяет своего воздействия на эти же лифты,
приводимые в движение по приказам пассажиров (от кнопок /(77).
Допускается это за счет введения в цепь катушки реле ЛВ н. з. контактов
реле РПК-1 и РПК-2.
В случае, когда любой из двух лифтов выключен, лифт, оставшийся
включенным, работает в обычном режиме, так как размыкание рубильника
лифта № 1 ведет к обесточиванию реле ЛВ, а рубильника лифта № 2 — к
включению реле РБ: в первом случае возможно включение реле РП лифта № 2
(через замкнувшийся н. з. контакт ЛВ, а во втором — реле РП лифта № 1
(через замкнувшийся н. о. контакт РБ).

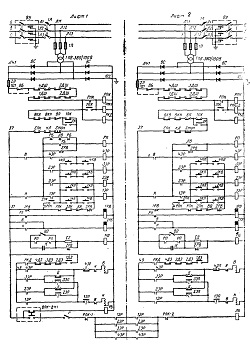

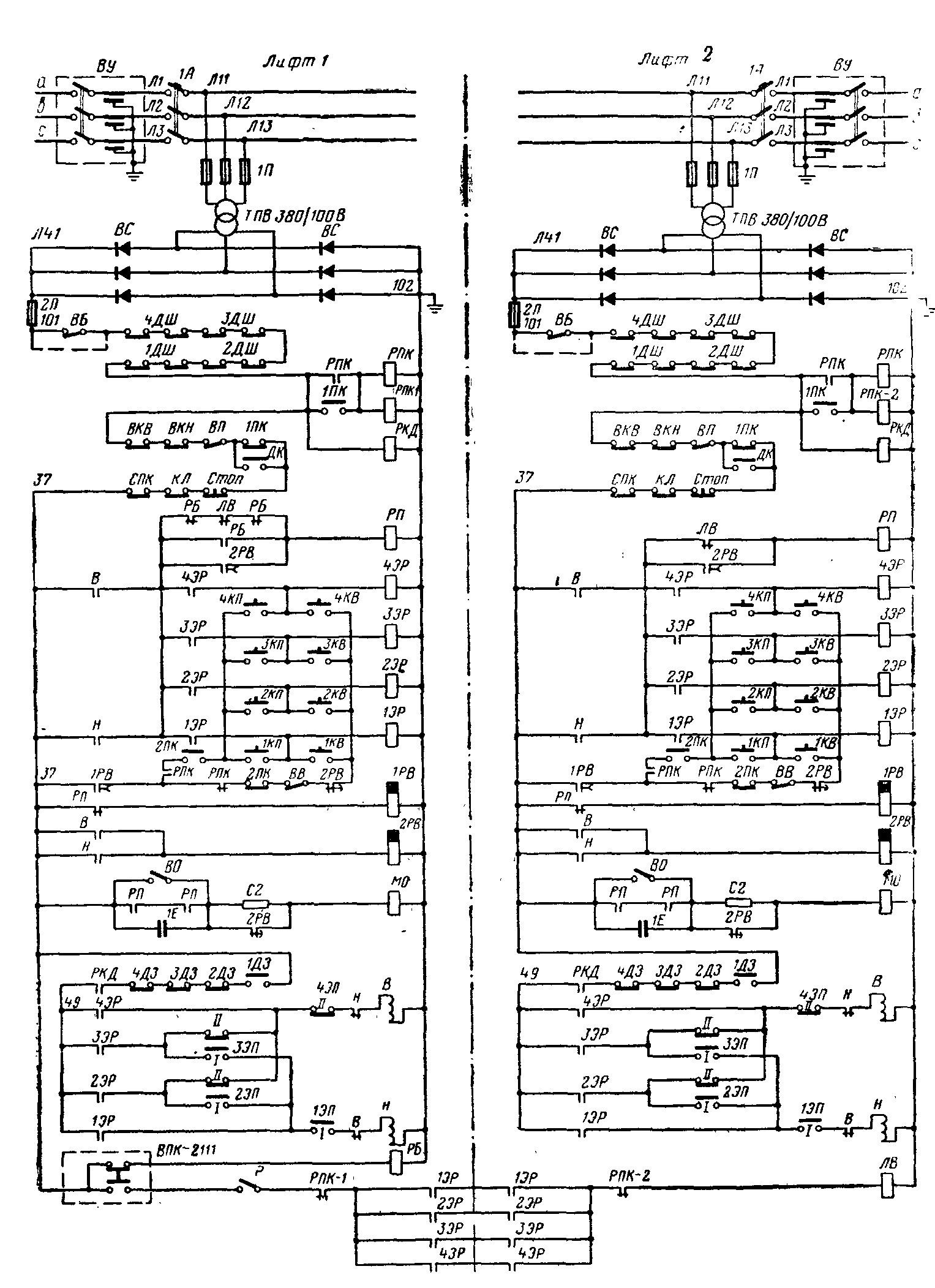

Рис. 34. Электрическая схема блокировочной
работы двух лифтов модели КМЗ-58
