Выявление неисправностей в электрических схемах лифтов я причин,
вызвавших эти неисправности, возможно только при условии четкого знания
электросхем и свободного чтения их.
В электрических схемах лифтов различают следующие основные цепи:
силовые, управляющие непосредственно электроприводом, и цепи управления,
включающие электроаппараты.
В настоящей книге приведены принципиальные электрические схемы
управления пассажирскими лифтами наиболее распространенных типов.
При описании электрических схем приняты следующие допущения:
опускаются отдельные участки цепей в тех случаях, если они уже
рассматривались;
в обозначениях н. з. (нормально закрытый) или н. о (нормально открытый)
слово контакт опускают;
при срабатывании (включении) реле или контактора замыкаются их и.о.
контакты и размыкаются н. з. При отпускании якоря реле или контактора
(выключении), наоборот, размыкаются н. о. и замыкаются н. з. контакты;
реле времени при отключении катушки от источника питания отпускают свой
якорь, предварительно отработав выдержку времени. Н. з. контакты таких
реле замыкаются, а н. о. размыкаются по истечении установленной выдержки
времени. Выдержка времени может регулироваться в заданных пределах;
реле, катушки которых шунтированы последовательно соединенными
сопротивлением и емкостью, отпускают свой якорь при отключении катушки
от источника питания после отработки выдержки времени. Выдержка времени
зависит от параметров шунтирующей цепи, катушки реле и регулировке не
подлежит;
для кнопок с удерживающими электромагнитами в описании под выражением
«Кнопка залипает» следует понимать «Кнопка удерживается во включенном
положении»;
попутными считают остановки, которые делают кабины при ее движении к
ранее заданному этажу.
В табл. 2.1, 2.2 приведены буквенные и графические обозначения в
электрических схемах.

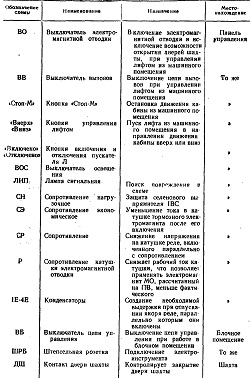

Таблица 2.1
Перечень элементов электросхем, их обозначение, назначение н
местонахождение
Обозначение
схемы
Н «именование
Ничначение
Место
нахождение
дз
Блок-контакт замка
две- ри
Контролирует
запирание замка двери шахты
Шахта
В КВ
Конечный включатель
переподъема
Выключает цепь
управления при прохождении кабиной уровня точной остановки
верхнего этажа свыше 150 мм
То же
вкн
Конечный
выключатель перепуска
Выключает цепь
управления при прохождении кабины уровня точной остановки
нижней этажной площадки свыше 150 мм
»
ДС
Датчик селекции
Контроль положения
кабины в шахте, выбор направления и подачи импульса на
замедление
»
эп
Этажный
переключатель
Контроль положения
кабины, выбор направления и подачи импульса на замедление
»
вп
Выключатель цепи
управления
Выключение цепи
управления при работах в приямке
Приямок
шахты
КНУ
Контакт натяжного
устройства
Отключение цепи
управления при ослаблении или обрыве каната ограничителя
скорости
То же
звп
Звонок вызова
обслуживающего персонала
Вызов
обслуживающего персонала
»
2АД
Трехфазный
асинхронный электродвигатель привода дверей, с
короткозамкнутым ротором
Для привода
открытия и закрьпия дверей
Кабина
дто
Датчик точной
остановки
Дает импульс на
остановку кабины при прохождении его на малой скорости мимо
шунта расположенного в шах- те
То же
кл
Контакт ловителей
Отключает цепь
управления при срабатывании ловителей
9
СП к
Контакт слабины
подъемных канатов
Предотвращение
возможности работы лифта, если один или несколько канатов
недопустимо ослабли или оборвались
»
49
Обозначение
схемы
Наименование
Назначение
Место- н а хождение
«Стоп»
Кнопка «Стоп»
Остановка кабины из
ее купе
Кабина
дк
Блокировочный
контакт дверей кабины
Контроль закрытия
кя- бинных дверей
То же
1ПК—4ПК
Подпольные контакты
Контролируют
нахождение пассажира в кабине
а
в ко
Выключатель
конечный открытия дверей
Отключение
приводного двигателя прииода дверей в момент их полного
открытия
»
В КЗ
Выключатель
конечный закрытия дверей
Отключение
двигателя привода дверей в момент их полного закрытия
•
ВКР
МП
Выключатель
конечный реверса дверей
При защемлении
пассажира дверями в момент их закрытия, отключает реле ЗД и
включает реле ОД
а
КТО
Контакт точной
остановки
Удержание во
включенном состоянии контакторов В или Н, при переключении
электродвигателя с большой на малую скорость и для остановки
кабины иа уровне точной остановки
и
КОГ-90
Контакт
ограничителя грузоподъемности
Исключает остановки
кабины по попутным вызовам при полной ее загрузке
ког-но
Контакт
ограничителя грузоподъемности
Исключает закрытие
дверей и пуск лифта при перегрузке кабины
I
ШРР
ШРН
Штепсельные разъемы
режимов работ
Перевод лифта
gрежим
ревизии или нормальной работы
»
«Подъем»
«Спуск»
Кнопки
двухкнопочного поста управления
Управление лифтом с
крыши кабины в режиме ревизии
д
кп
Кнопки приказа
Регистрация
приказа, закрытия дверей и пуска лифта из купе кабины
Я
сдп
Сопротивление
добавочное
Снижение рабочего
тока иа катушке электромагнита кнопки КП
»
Обозначение
схемы
Наименование
Назначение
Место
нахождение
ЛОГ
Световой сигнал
«Лифт перегружен»
Загорается в случае
перегрузки кабины при нажатии кнопки приказа
Кабина
ок
Лампа освещения
кабины
Включается при
открытии двери шахты или нахождении пассажира в кабине
То же
АО
Лампа аварийного
освещения
Обеспечивает
необходимую освещенность в купе кабины при выключении лампы ОК
»
КВП
Кнопка вызова
обслуживающего персонала
Включение
электрического звонка ЗВП
>
ШРК
Штепсельная розетка
кабины
Подключение
электроинструмента
S
ВК
Выключатель цепи
управлении
Отключение цепи
управления с первого этажа
Лестничная площадка
пер* вого этажа
ПРР
Переключатель
режима работ
Перевод лифта в
погрузочный режим
То же
вкл.
откл.
Кнопка включения и
отключения
Включение и
отключение лифта с первого этажа
>
ЛП
Световой указатель
о местонахождении кабины
»
КВ, квв, квн
Кнопка вызова
Вызов кабины и
открытие дверей при нахождении кабины иа том же этаже, где
нажата кнопка
СВД
Сопротивление
добавочное
Снижение рабочего
тока иа катушке электромагнита кнопки КВ
»
ЛЗ
Лампы «Занято»
Включаютси при
движении кабины, при открытии двери шахты и нахождении
пассажира в кабине
сВверх»
(Вниз»
Световые сигналы
«Вверх» и «Вниз»
Указывают
направление движения кабины
*

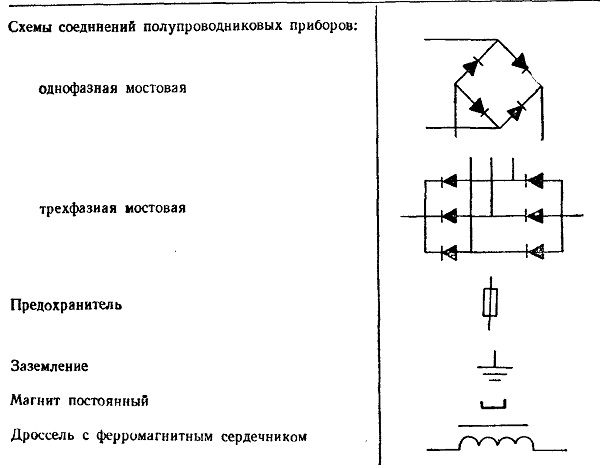

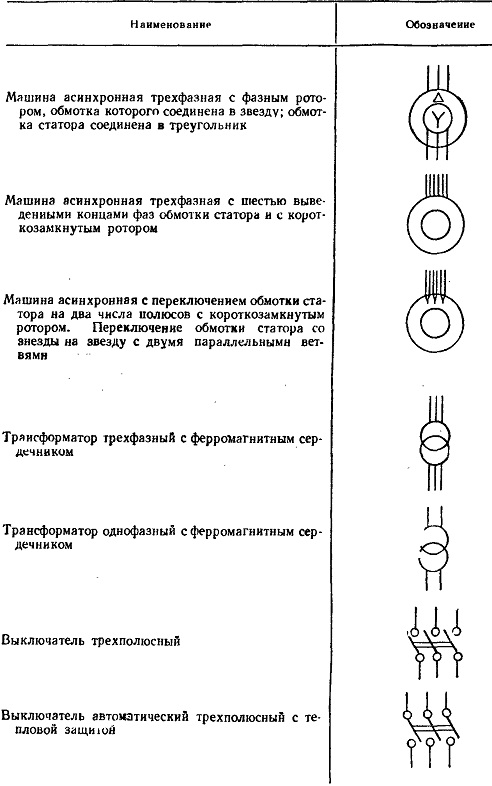

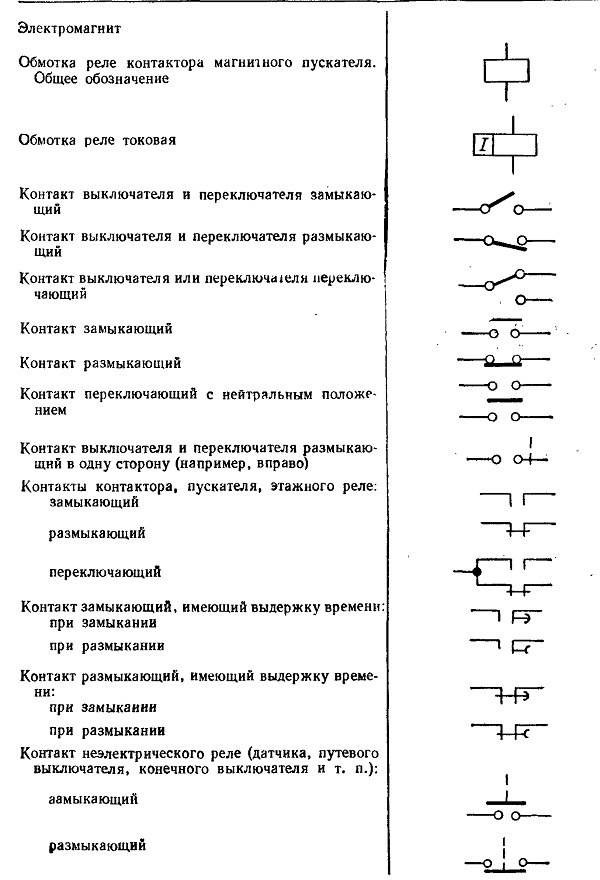

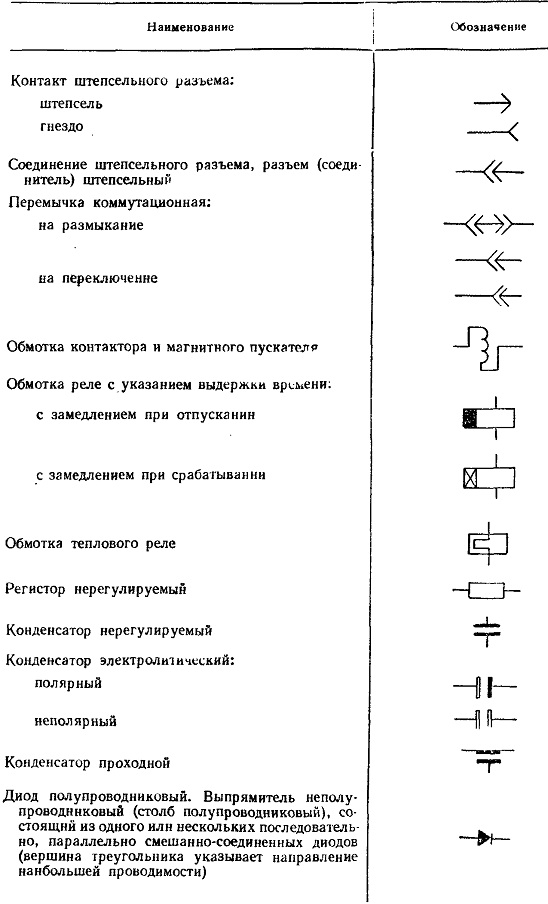

Таблице 2.2
Условные графические обозначения в электрических схемах в соответствии с
действующими государственными стандартами
