Технический осмотр и регулировка лифтовых контакторов ПА-421 - часть 2

Регулировка растворов контактов изменением диаметра амортизатора 7 (см. рис. 93) запрещается

Регулировка провалов и растворов контактов реле подгибкой рессорных пружин и неподвижных контактов разрешается специально обученным выполнению этих операций лицам.

Регулировка провалов и растворов контактов этих реле путем замены контактов разрешается аттестованным электромеханикам.

4 Проверяют и регулируют выдержки реле времени (рис. 95).

Отключают вводный рубильник и автоматический выключатель электродвигателя главного привода, разряжают конденсаторы фильтра и проверяют отсутствие напряжения на всех предохранителях, установленных на панели управления

Отсоединяют от катушки электромагнитного реле времени провод, в цепи которого имеются контакты, присоединяют к клемме 2 рубильника Р второй полюс источника питания (непосредственно за предохранителем цепи управления).

Присоединяют проводник одним концом к освобожденной клемме катушки реле, а другим — к клемме 1 рубильника Р.

Отсоединяют провода от з-контакта реле времени и соединяет проводом одну из клемм 7 этого контакта с клеммой 8 электрического секундомера, клемму 6 контакта реле соединяют с клеммой 5 рубильника.

Присоединяют клеммы 3 и 4 к сети переменного тока напряжением 220 В (присоединение можно произвести к клеммам трансформатора, если напряжение сети 380 В, непосредственно к нижним клеммам автоматического выключателя главного привода, если напряжение сети равно напряжению секундомера)

Включают вводный рубильник, автоматический выключатель главного привода и рубильник Р — реле времени должно получить питание и замкнуть свой з-контакт РВ

Отключают рубильник Р, секундомер должен получить питание (цепь 9, 10 блокировки секундомера разомкнута) и начать отсчет времени, секундомер потеряет питание после размыкания з-контакта РВ, Секундомер необходимо выбирать с пределом отсчета времени от 7 до 10 с.

Отключают автоматический выключатель главного привода, отвинчивают винты, крепящие якорь 16 и снимают его (см. рис. 74, а), если выдержка времени реле не отвечает требованиям технических условий.

Отвинчивают винты 15 и заменяют диамагнитную пластину 14 Если время удержания якоря реле времени после снятия на-пряжения с катушки более нормативного, устанавливают диамагнитную пластину толще снятой, и, наоборот, если это время меньше нормативного, устанавливают диамагнитную пластину тоньше снятой. В процессе эксплуатации выдержка времени реле увеличивается вследствие уменьшения толщины диамагнитной пластины, поэтому необходимо установить пластину толще снятой

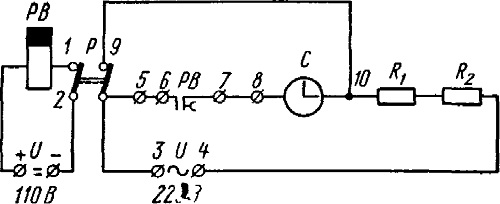

Рис 95. Схема для проверки выдержки реле времени:
Р — двухполюсный рубильник; РВ — реле времени; С — секундомер;
R1 и R2 — добавочные сопротивления

Устанавливают якорь 16 на место, крепят его винтами, включают автоматический выключатель главного привода, повторна проверяют выдержку времени.

Отключают автоматический выключатель (после окончания регулировки выдержки реле времени) и, проверив отсутствие напряжения на всех предохранителях и реле времени, отсоединяют провод от источника питания и от клеммы 2 рубильника (см. рис. 95), присоединяют к клемме реле времени отсоединенный ранее провод, отсоединяют от клемм 6 и 7 з-контакт РВ, рубильник и секундомер и присоединяют к ним соответствующие провода электросхемы управления лифтом, отсоединяют от сети провода 3 и 4 схемы питания секундомера.

Включают автоматический выключатель и проверяют работу реле времени.

Проверка выдержки реле времени может быть поручена двум лицам из числа электротехнического персонала, одно из которых должно иметь не ниже IV, а второе — не ниже II квалификационную группу по технике безопасности.

5 Проверяют и подтягивают клеммные соединения проводов, деталей и корпусов электроаппаратов Отключают вводный рубильник, разряжают конденсаторы фильтров и проверяют отсутствие напряжения на всех предохранителях, установленных на панели управления.

Пробной подтяжкой проверяют надежность крепления деталей и корпусов электроаппаратов на панели и клеммных соединений проводов.

Разъединяют те клеммные соединения проводов, крепление которых ослаблено, зачищают контактные поверхности проводов, шайб и гаек чистым надфилем и вновь соединяют клеммные соединения

6. Проверяют цепь заземления каркаса панели управления и корпусов электроаппаратов, относящихся к магнитной станции, установленных отдельно от панели управления.

Проверяют исправность цепей заземления вторичных обмоток и корпусов понижающих трансформаторов; при включенном вводном рубильнике присоединяют один электрод указателя напряжения (вольтметра) к клемме с обозначением «Земля», а другой — к сети переменного тока. При исправной цепи заземления вторичной обмотки индикатор указателя напряжения или стрелка вольтметра показывают наличие напряжения. Проверяют надежность присоединения заземляющего проводника к клемме низковольтной обмотки, к общей шине заземления в машинном помещении, если цепь заземления низковольтной обмотки трансформатора неисправна, и вновь проверяют цепь заземления

Таким же способом проверяют исправность цепи заземления других электроаппаратов, установленных отдельно от панели управления.

Таблица 22
Краткие технические характеристики кнопочных и вызывных аппаратов

Проверяют исправность цепи заземления клеммы 102 (см. рис 83, 84, 85) цепи питания электроаппаратов при включенном вводном рубильнике присоединяют указатель напряжения (вольтметр) к очищенному от краски и грязи каркасу панели управления; касаясь вторым электродом предохранителя цепи управления лифтом, убеждаются, что цепь заземления клеммы 102 исправна (лампа указателя напряжения светится, стрелка вольтметра отклоняется); проверяют надежность присоединения заземляющего проводника к клемме 102 цепи управления лифтом к общей шине заземления в машинном помещении (к каркасу панели управления) и вновь проверяют исправность цепи заземления

Работа лифта должна быть приостановлена, если при проведении технического осмотра обнаружены либо неисправность цепи заземления клеммы 102 схемы управления лифтом, либо отсутствие заземления каркасов электрооборудования и электроаппаратов, а также заземления вторичных обмоток понижающих трансформаторов.

7. Технический осмотр аппаратов управления со снятыми крышками производят при отключенном вводном рубильнике и

после проверки отсутствия напряжения на токоведущих частях аппарата управления.

После воздействия на кнопку аппарата управления (при отключенном лифте) она должна надежно возвратиться в исходное положение

Снимают крышку и устраняют неисправность, если при проверке будет обнаружено заедание в движении кнопки; заменяют контактную группу, если по какой-либо причине устранить неисправность не представилось возможным.

Проверят провалы и растворы контактов, для чего: очищают контактные поверхности чистой ветошью, не оставляющей ниток, шлифуют и нажатием на кнопку приводят в соприкосновение подвижные контакты с неподвижными; нажимают дополнительно на кнопку и доводят ее до упора, при этом дополнительный ход кнопки (провал контакта) должен находиться в пределах 2—
4 мм; отпускают кнопку и убеждаются, что расстояние между подвижным и неподвижным контактами не менее 4 мм.

В процессе эксплуатации изнашиваются контакты (уменьшается их высота), что приводит к уменьшению провала и увеличению раствора контакта, поэтому контактные группы, провалы контактов которых менее допустимых, заменяют. Изгибать кон такты для увеличения провала контакта не допускается В табл. 22 приведены краткие технические характеристики применяемых на лифтах кнопочных и вызывных аппаратов.

Подтягивают крепления всех деталей аппарата управления, мягкой кистью очищают детали от пыли, ставят на место крышку, включают вводный рубильник и проверяют действие кнопок и удерживающих электромагнитов.

8 Проверяют работу электросхемы и электроаппаратов во всех режимах работы лифта.
