Технический осмотр и регулировка реле типа
РП-23 на лифтах
Реле типа РП-23 (см. рис. 73), Р П - 25 (рис. 91).
Проверяют и регулируют провалы и растворы контактов. Проверяют положение
якоря 13 (см. рис. 73,а и б). При обесточенном реле
под действием пружины 18 траверса 4 должна упором 3
отжать якорь от полюсного наконечника 14, положение якоря ограничивается
упором (скобой) 15. При этом между этим упором (скобой) и якорем должен
быть зазор, обеспечивающий ход якоря над упором в пределах 0,5—2 мм, а
траверса 4 под действием пружины должна упираться в верхний упор 10.
Требуемый ход якоря над упором 3 регулируют подгибкой хвостовика 11.
Заменяют пружину 18, если при проверке будет обнаружено провисание
траверсы 4 (под действием пружины она не упирается в верхний упор). Для
этого отвинчивают винты 9, снимают направляющую скобу 8 и траверсу 4
заменяют пружину, ставят на место траверсу, направляющую скобу и крепят
ее винтами.
Проверяют и устраняют перемещением направляющей скобы 8 и пластины 1
сползание вершин подвижных контактов с плоскостей неподвижных; вершины
подвижных контактов должны находиться примерно по центру плоскостей
неподвижных контактов.
Проверяют и регулируют растворы контактов. Они должны быть не менее 2,5
мм. Подгибкой верхнего упора 10 регулируют ход траверсы так, чтобы
растворы контактов стали не менее
2,5 мм.
Проверяют и регулируют провалы контактов. Вручную приближают якорь 13 к
полюсному наконечнику 14. При зазоре между выдавкой 12 и полюсным
наконечником 14 0,5 мм з-контакты должны быть замкнуты (момент
соприкосновения подвижных частей контактов с неподвижными), между якорем
и ярмом в реле РП-25 зазор должен быть не более 2 мм (см рис. 91),
Подгибкой контактных угольников 5 (см. рис. 73) регулируют провалы
з-контактов. Вручную приближают якорь к полюсному наконечнику. При
зазоре между выдавкой и полюсным наконечником
0,7 мм p-контакты должны быть замкнуты (в момент соприкосновения подвижных частей контактов с неподвижными).
Подгибкой контактных угольников 5 регулируют провалы р-контактов.
При правильной установке провалов контактов обеспечивается контактное
давление 12—22 г.
Контактные угольники 5 и пластины 6 должны быть заменены, если контакты
уменьшились по высоте до 1/3 первоначальной. Аналогично регулируют реле
РП-25 (см. рис. 91).

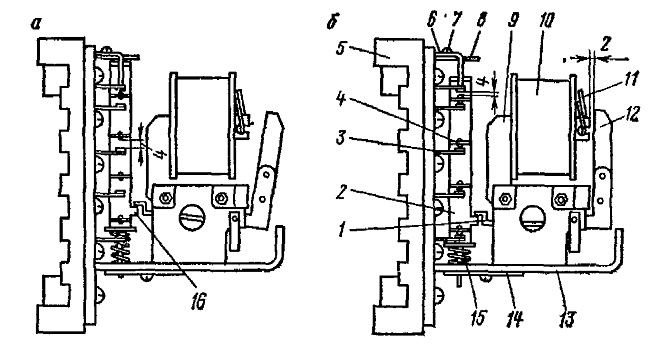

Рис. 91. Реле РП-25:
1 — хвостовик якоря; 2 — траверса; 3 — контактный угольник; 4 —
контактная пластина; 5—корпус; 6 — направляющая скоба; 7 — винты,
крепящие направляющую скобу; 8 — верхний упор; 9 — ярмо; 10 — катушка,
11 — короткозамкнутый виток; 12 — якорь; 13 — кронштейн; 14 —
регулировочная пластина; 15 — пружина; 16—упор траверсы
