Автоматические выключатели на лифтах

Автоматические выключатели (рис. 77) служат для отключения электроустановок от электрических сетей при коротких замыканиях, пробое на землю или перегрузках. На рис. 77, в показана принципиальная электросхема трехфазного автоматического выключателя, снабженного максимальной и тепловой защитой.

В качестве максимальной защиты, отключающей электрическую сеть при коротких замыканиях и замыканиях на землю, используются реле максимального тока РМ1, РМ2, РМ3.. Реле максимального тока — это токовые реле. Они имеют катушки 8 (рис. 77, а), намотанные проводом большого сечения, которые включены последовательно с нагрузкой. Такие катушки имеют очень маленькое сопротивление и на них при протекании тока
нагрузки падает небольшое напряжение. Таким образом, эти реле не влияют на режим питания потребителя.

Якорь каждого реле механически связан с механизмом отключения автоматического выключателя. В нормальных условиях работы потребителя (электроаппарата, электромашины) якори этих реле находятся в отпущенном положении. В случае возникновения в электроустановке короткого замыкания или пробоя на землю электрический ток в цепи питания потребителя и, следовательно, в обмотке реле РМ резко возрастает и при достижении значения, в 6—12 раз превышающего номинальный ток автомата, якорь притягивается и действует на механизм отключения, автоматический выключатель отключает от сети поврежденный участок,

Тепловые реле РТ1, РТ2, РТЗ представляют собой элементы, состоящие из двух спаянных между собой разнометаллических пластин, имеющих поэтому различные коэффициенты объемного расширения при изменении температуры.

При прохождении электрического тока по тепловому реле оно нагревается. При этом пластина, имеющая больший коэффициент объемного расширения, удлинится больше, чем другая с меньшим коэффициентом объемного расширения. Если бы эти пластины не были спаяны между собой, то при нагревании первая пластина стала бы длиннее второй и только.

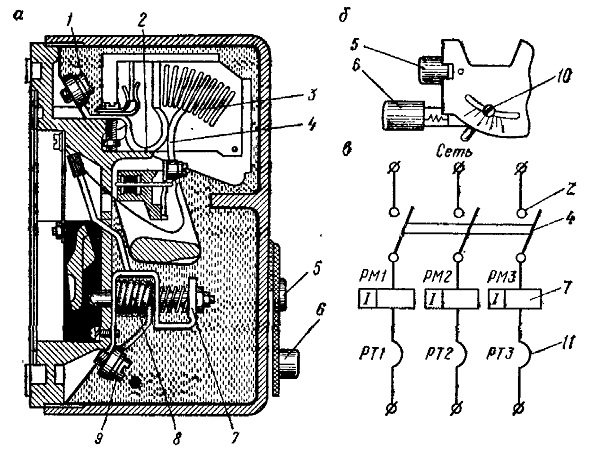

Рис. 77. Автоматический выключатель АП-50:
а — конструкция; 1 — болты для крепления входящих сетевых проводов

 б — узел регулировки;
в — электрическая схема автоматического выключателя
2 — неподвижный контакт; 3 — дугогасительная камера; 4 — подвижного контакт; 5 — кнопка для включения автомата; 6 — кнопка для отключений автомата; 7 — реле максимального тока; 5 — катушка реле максимального тока; 9 — болты для крепления отходящих проводов; 10 — регулировочный винт; 11 — тепловое реле

Но так как они спаяны и не могут перемещаться одна относительно другой, то в целом биметаллическая пластина (пластина, состоящая из двух пластин разных металлов) при нагревании изгибается в сторону пластины с меньшим коэффициентом объемного расширения. Изгибаясь, пластина действует на механизм отключения автомата.

Тепловая защита автоматического выключателя настраивается на ток срабатывания, превышающий в 1,2—1,4 раза номинальный ток. Автоматические выключатели выпускаются как регулируемые, так и нерегулируемые. Регулируемые автоматы имеют для этого специальное устройство (см. рис. 77, б), позволяющее регулировать ток срабатывания автомата.

Автоматические выключатели выбираются по номинальному току электроустановки (табл. 18).

Применяемые на лифтах в качестве максимальной защиты электрических проводов предохранители и их характеристики приведены в табл. 19.

Таблица 18
Технические характеристики автоматических выключателей АЗП4/1, применяемых на пассажирских лифтах

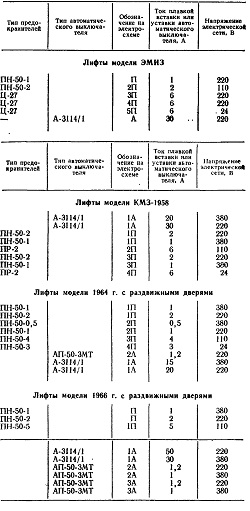

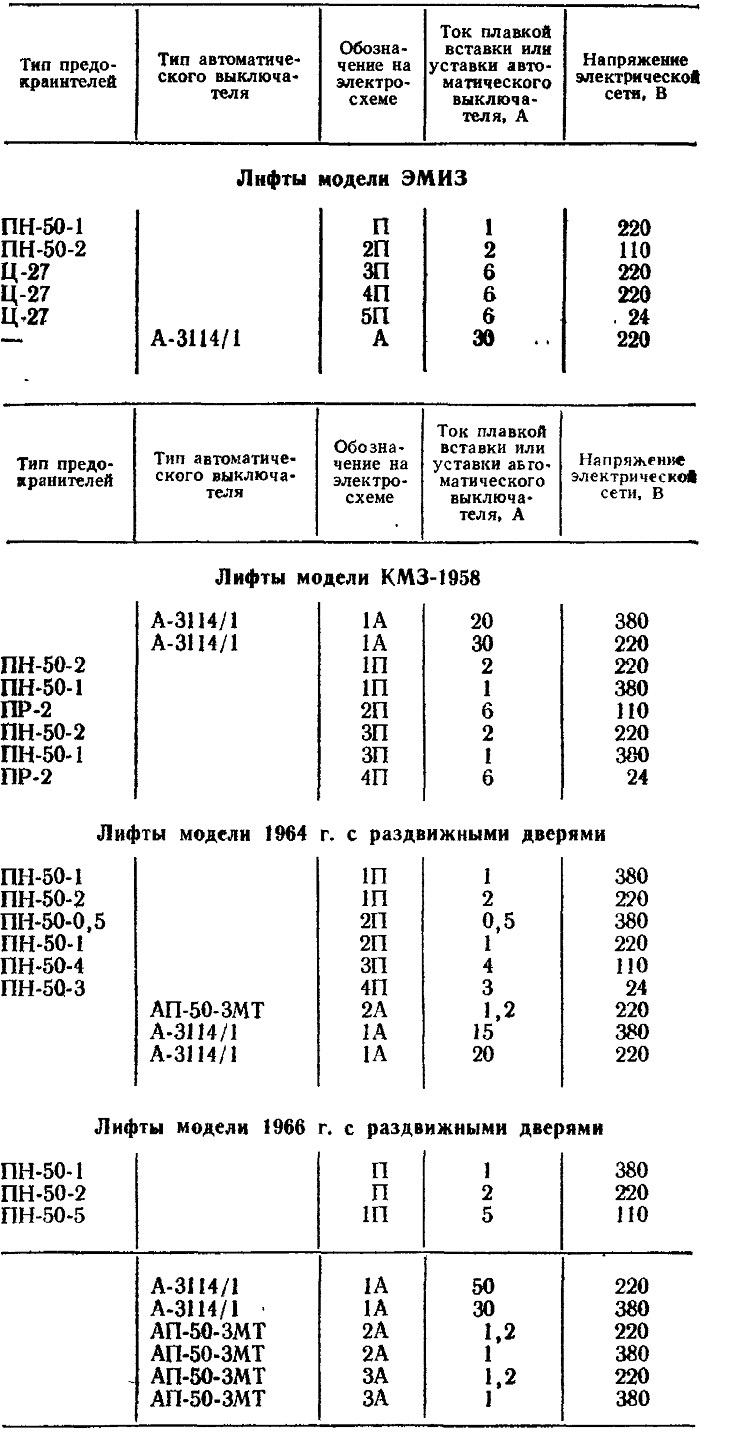

Таблица 19
Технические характеристики плавных предохранителей и автоматических выключателей, применяемых на лифтах
