Глава 7 ЛИФТОВЫЕ ОГРАНИЧИТЕЛИ СКОРОСТИ И ЛОВИТЕЛИ
ЛИФТОВЫЕ ОГРАНИЧИТЕЛИ СКОРОСТИ - часть 1

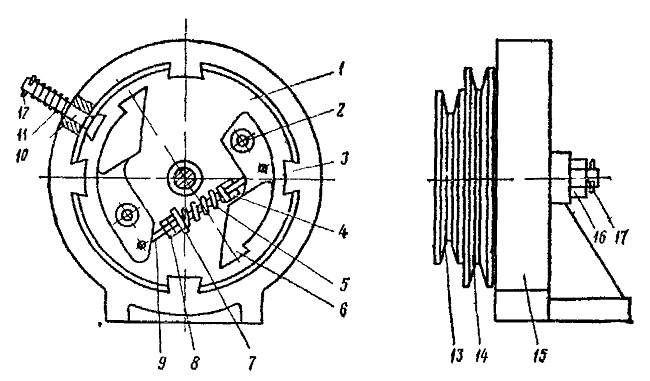

Ограничитель скорости ОС-2 (рис. 61) состоит из
корпуса 15, диска 1, конструктивно выполненного как одно целое с двумя
шкивами — приводного 14 и контрольного 13. Диск свободно вращается на
шариковых подшипниках, установленных на оси 17, жестко укрепленной в
корпусе при помощи гайки 16. На внутренней поверхности корпуса имеются
четыре неподвижных упора 3. пружины 4, укрепленный на диске. Гайкой 5 можно регулировать сжатие пружины и этим самым изменять центробежную силу, при которой фасонные грузы расходятся и упираются в упоры.
Рис. 61. Ограничитель скорости ОС-2:

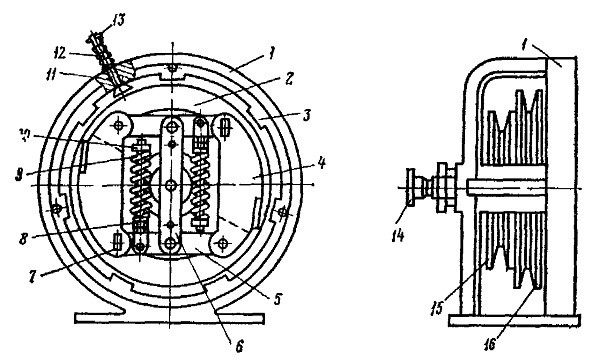

Ограничитель скорости ОС-1 (рис. 62) принципиально
не отличается от ограничителя скорости ОС-2 Отличие его заключается в
том, что здесь каждый фасонный груз имеет свою тягу с пружиной, кроме
этого, внутри по окружности корпуса расположены семь упоров
Рис. 62. Ограничитель скорости ОС-1.
