Направляющие для кабины лифта - часть 2
Башмаки кабины лифта устанавливаются на боковых
сторонах каркаса кабины со стороны направляющих по два вверху и внизу.
Башмак противовеса лифта модели ЭМИЗ (рис. 57) состоит из пластины 2, к
которой крепятся болтами 1 две щечки 5. Башмак крепится болтами с
гайками 4 к уголку каркаса противовеса 3. Таким образом, каждый
противовес снабжен четырьмя башмаками, укрепленными со стороны
направляющих на каркасе противовеса вверху и внизу.
Чтобы уменьшить износ направляющих и шум при движении противовеса по
направляющим, на щечках 5 укреплены прокладки 7 из кожи или ферродо.
Допустимые зазоры по шти,х-массу и боковые те же, что и для башмаков
кабины. Наличие зазоров боковых и по штихмассу необходимо для того,
чтобы компенсировать неровности на направляющих.
В отличие от рассмотренных башмаки лифтов модели КМЗ-1958 имеют сменные
вкладыши 1 (рис. 58), что удлиняет срок службы всего башмака. В отличие
от башмака кабины лифта модели ЭМИЗ действие пружины здесь таково, что
при завинчивании гайки 9 и сжатии пружины башмак втягивается и может
появиться зазор между вкладышем и направляющей, что недопустимо.
Вкладыши башмаков должны прижиматься к направляющим. Для того чтобы
подпружинить башмак, надо отвинтить гайку 9 на необходимое число
оборотов. При этом зазор по штихмассу не более 2 мм на сторону должен
быть между гадкой 9 и корпусом 6, не учитывая шайб. Если зазора нет,
башмак не будет подпружинен. Боковые зазоры
те же, что и для других башмаков. Башмаки
снабжаются смазывающими аппаратами, которые укрепляют на держателях
вкладышей 12 (рис. 59).
Башмак кабины и противовеса лифта с раздвижными дверями
(рис. 60) разъемный и снабжен вкладышем 1. Амортизационное резиновое
полукольцо 2 позволяет компенсировать неровное! и на направляющих.
Допустимые зазоры в башмаках по штихмас-су и боковые одинаковые должны
быть не более
2 мм на каждую сторону. Положение башмаков можно регулировать за счет
шелевидных крепежных отверстий.
Краткие технические характеристики башмаков кабины и противовеса
основных моделей лифтов приведены в табл. 11.
Таблица 11
Краткие технические характеристики башмаков кабин и противовесов
основных моделей лифтов
Модель лнфта |
Башмак (вкладыш)
кабины |
Башмак (вкладыш)
противовеса |
Ширина паза, мм |
Глубина паза, мм |
Ширина паза, мм |
Глубина паза, мм |
ЭМИЗ |
56—
58+4 |
40 |
8+4 |
35 |
КМЗ-1958 |
18+4 |
25 |
8+4 |
25 |
1964 г. с
раздвижными дверями |
18+4 |
25 |
8+4 |
25 |
1966 г. с
раздвижными дверями |
18+4 |
25 |
8+4 |
25 |
После того как электромеханик убедился, что после
переключения электросхемы лифта в режим управления с крыши кабины кабина
не приходит в движение от внешних вызовом, что кабина после воздействия
на пусковую кнопку аппарата управления, установленного на крыше кабины,
движется на малой скорости, он проверяет действие блок-контактов
ловителей и слабины тяговых канатов.
При исправно действующем оборудовании электромеханик приступает к
техническому осмотру направляющих кабины и противовеса. Выверку,
острожку (если направляющие деревянные), смазку (если башмаки кабины и
противовеса не снабжены смазывающими аппаратами) электромеханик по
лифтам выполняет при неподвижной кабине. Разрешается перемещение кабины
вверх с находящимся на ее крыше электромехаником по лифтам на малой
скорости до предпоследнего рабочего этажа. На большой скорости
перемещение кабины вверх разрешается только для выхода электромеханика
из шахты; это разрешение не распространяется на лифты, которые имеют
только два рабочих этажа — нижний крайний и верхний крайний. Всякое
перемещение кабины лифта с находящимся на ее крыше электромехаником в
зоне крайнего верхнего рабочего этажа запрещается.

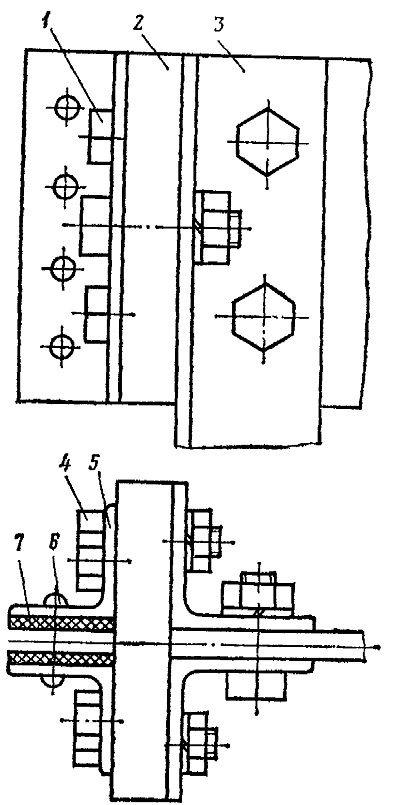

Рис. 57. Башмак противовеса лифтов модели ЭМИЗ:
1 — болт; 2 — пластина; 3 — каркас противовеса; 4 — гайка; 5 — щечка; 6
— заклепка; 7 — прокладка

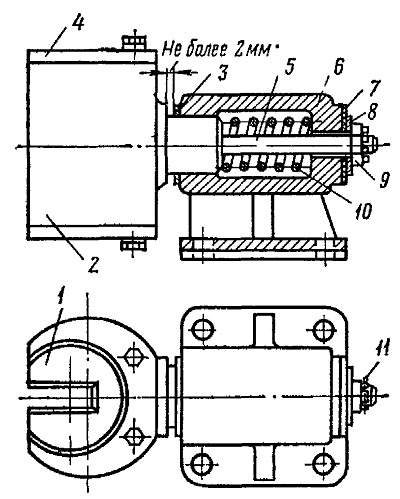

Рис. 58. Башмак кабины и противовеса лифта
модели КМЗ-1958:
1 — вкладыш; 2 — держатель вкладыша; 3 —шайба амортизационная
регулировочная; 4 — фланец разрезной; 5 — шток; 6 — корпус; 7 — шайба
амортизационная; 8 — шайба стальная плоская; 9 — коронная гайка; 10 —
пружина; II — шплинт

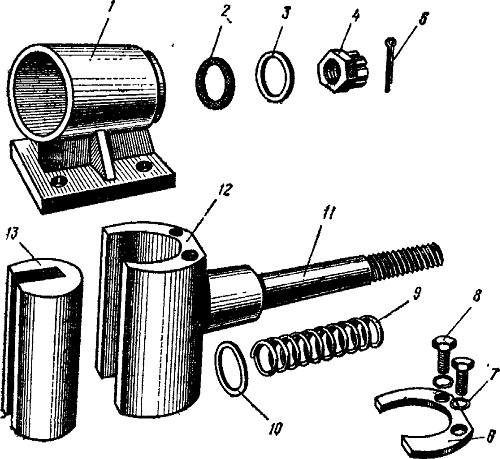

Рис. 59. Детали башмака кабины и противовеса
лифтов модели КМЗ-1958;
1—корпус; 2 — шайба амортизационная; 3— стальная шайба; 4—гайка
коронная; 5 — шплинт; 6 — фланец разрезной; 7 — шайба пружинная; 8 —
болт; 9 — пружина; 10 — шайба амортизационная регулировочная; И — шток;
12 — держатель вкладыша; 13— вкладыш

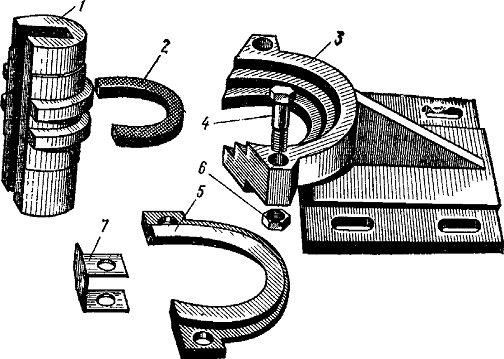

Рис. 60. Башмак кабины и противовеса лифта с
раздвижными дверями:
1 — вкладыш; 2 — полукольцо амортизационное; 3 — корпус; 4 — болт; 5 —
фланец; 6 — гайка; 7 — держатель
