В лифтовой технике применяются специальные стальные канаты
тяговые для подвески кабин и противовесов лифтов; тяговое усилие
создается посредством трения канатов в ручьях канатоведущих шкивов;
канаты связи ограничителей скорости, установленных в машинных или
блочных помещениях, с рычагами механизмов ловителей, установленных на
кабинах;
канаты связи конечных рубильников, установленных в машинных помещениях,
с рычагами качалок, установленных в шахтах;
канаты связи створок дверей кабин лифтов с автоматическим приводом.
На рис. 38 показано устройство стальных канатов, применяемых на лифтах.
На рис. 38, о изображено сечение стального каната двойной свивки типа ТК,
конструкции 6X37(1+6 + 12 + 18) +1— органический сердечник (ГОСТ
3071—74) Здесь 6 — число прядей
в канате, 37— число проволок в пряди, 1, б, 12, 18
соответственно число проволок в первом, втором, третьем и четвертом
слоях пряди, считая от центра. Канат состоит из прядей 1, Каждая прядь
свита из проволок одинакового диаметра, кроме одной центральной в каждой
пряди. Эта проволока имеет несколько больший диаметр, чем остальные, что
вызвано необходимостью полного заполнения центра пряди.
Все пряди свиваются вокруг пенькового сердечника 3, пропитанного
смазкой; смазка поступает к проволокам не только снаружи, но и изнутри.
Рассматриваемые канаты двойной свивки с точечным касанием проволок в
прядях (ТК) с одним органическим сердечником изготавливаются:
по назначению каната — грузолюдские (ГЛ), грузовые (Г); по механическим
свойствам проволоки — высшей марки (В), первой марки (I), второй марки
(И);
по виду покрытия поверхности проволоки — из светлой проволоки, из
оцинкованной проволоки для условий работы: легких (ЛC), средних (СС),
жестких (ЖС); по направлению свивки каната правой свивки, левой свивки;
выбор каната по направлению свивки имеет большое значение для
правильной его эксплуатации при навивке на гладкий
барабан, а при использовании на лифтах безразлично, выбрана правая или
левая свивка;
по сочетанию направления свивки элементов каната — крестовой свивки,
односторонней свивки (О); в канатах односторонней свивки направление
свивки проволок в прядях и самих прядей в канате одно и то же, например
правое или левое; в канатах крестовой свивки направление свивки проволок
пряди одно, например правое, а направление свивки прядей левое и
наоборот.

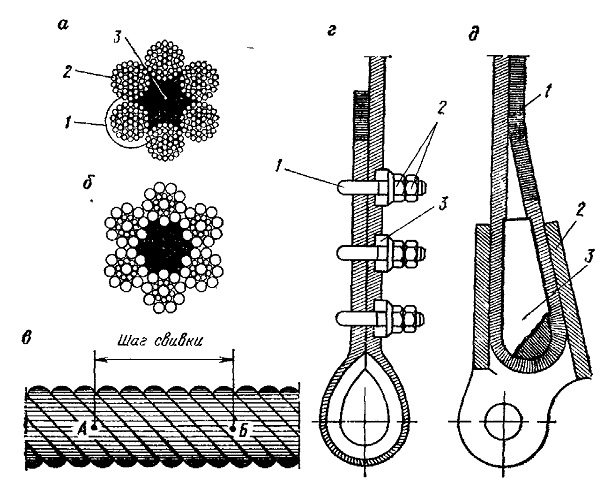

Рис. 38. Конструкции лифтовых канатов и способы
их крепление:
а — канат с проволоками одинакового диаметра: 1 — прядь; 2 — проволока;
3 — пеньковый сердечник; б — канат с проволоками разного диаметра; в —
определение шага свивки;
г — крепление каната зажимами: 1 — зажим; 2 — гайка и контргайка;
3 — хомутик;
д— клиновое крепление каната: 1 — канат; 2 — патрон; 3—-клин
