Технический осмотр узлов привода дверей лифта

Технический осмотр узлов привода дверей лифта - часть 1

1. Проверяют и регулируют положение конечных выключателей на открывание (ВКО) и закрывание (ВКЗ) створок, проверяют работу редуктора и контакта реверса электродвигателя.

Нажатием кнопки «Вызов» вызывают кабину на этаж. Проем между торцами открытых створок дверей шахты и кабины должен быть не менее 600 мм.

Проверяют работу редуктора и контакта реверса электродвигателя: вставляют между торцами закрывающихся створок двери кабины деревянный брусок толщиной 20 мм. После соприкосновения с бруском створки без рывка должны открываться, что указывает на отсутствие большого зазора в червячной паре редуктора и исправность работы механизма реверса.

Реверсирование привода возможно только при наличии препятствия в любом месте по ширине проема двери шахты.

Полностью закрывают створки и проверяют, плотно ли сомкнулись створки.

Устанавливают кабину в месте, удобном для проведении технического осмотра, и регулируют узлы привода дверей (кабину нужно установить так, чтобы уровень крыши ее стал выше уровня этажной площадки на 0,5—0,75 м); отключают вводный рубильник и проверяют отсутствие напряжения на нижних клеммах автоматического выключателя электродвигателя привода дверей.

Регулируют положение кулачка 21 (рис. 16), если расстояние между открытыми створками меньше 600 мм. Отгибают лапку стопорной шайбы; отвинчиванием гайки 11 (см. рис. 17) ослабляют крепление кулачков, не изменяя положения кулачка

7, перемещают кулачок 21 на небольшой угол вокруг оси по часовой стрелке так, чтобы замкнуть контакт ВКЗ и закрепить оба кулачка гайкой; включают автоматический выключатель, вызывают кабину на этаж и после открывания створок замеряют расстояние между торцами створок, оно должно быть не менее 600 мм.

Проверяют и регулируют положение кулачка 7 (см. рис. 16); при закрытых створках двери кабины зазор между верхней кромкой водила 5 и резиновым амортизатором должен быть не менее 5 мм, а зазор между штоком 2 и линейкой отводки 3 находиться в пределах 1—2 мм Регулировка этого зазора производится перемещением створок двери кабины относительно каната связи створок, перемещая кулачок 7 вокруг оси вправо или влево, соответственно увеличивают или уменьшают зазор между водилом и резиновым амортизатором. Если зазор между водилом и резиновым амортизатором будет отсутствовать, редуктор может заклиниться, что приведет к сгоранию электродвигателя привода дверей; отключают вводный рубильник и подтягивают гайку 11 (см. рис. 17), совместив один из ее пазов с лапкой стопорной шайбы 12, загибают лапку

Если невозможно отрегулировать зазор между резиновым амортизатором и водилом из-за большого расхода в зацеплении, включают в цепь электродвигателя блок динамического торможения (рис 20) или снимают крышку с редуктора и вынимают тихоходный вал с червячным колесом, шпонку, поворачивают червячное колесо вокруг вала на 180° и фиксируют это положение колеса шпонкой, собирают редуктор и проверяют привод дверей в работе

2 Проверяют провалы и растворы контактов ВКО и ВКЗ, подтяжку их корпусов, блок-контактов и клеммных соединении.

При проверке и регулировке отвинчивают винты (правые нижние и левые верхние) на обоих контактах, снимают крышки и проверяют отсутствие напряжения на клеммных соединениях проводов.

Проверяют провалы и растворы p-контактов, к клеммам которых подведены провода (р-контакты — это те контакты, которые замкнуты при отсутствии воздействия кулачка на шток блок-контакта) Провал контакта должен быть не менее 2 мм, а раствор — не менее 4 мм. Провал p-контакта зависит от состоя-ния пружины. Если провал этого контакта менее 2 мм, необходимо заменить пружину или весь блок-контакт. Раствор контакта зависит от положения блок-контакта относительно кулачка 7 или 21, находящегося на валу редуктора. В некоторых пределах можно регулировать раствор контакта перемещением его корпуса по вертикали после ослабления его крепления. При приближении штока блок-контакта к кулачку раствор увеличивается, при удалении — уменьшается.

Подтягивают крепления блок-контактов и их корпусов, клеммных соединений проводов после окончания регулировки, а также подтягивают крепления кулачков 7 и 21, водила 5 (см. рис. 16).

Очищают блок-контакты и закрывают их крышками.

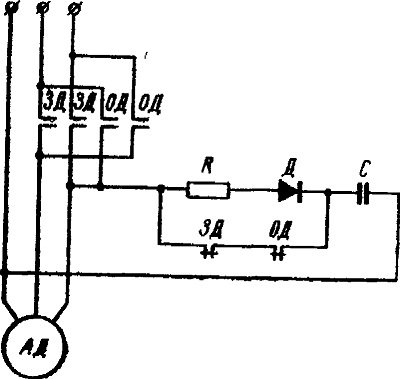

Рис. 20. Блок динамического торможения электродвигателя:
С — электролитическая емкость КЭ-2 50—106 мкФ, 450 В; R — сопротивление ПЭ-20Х 50, 50 Ом, мощность 20 Вт; Д — однополупериодный выпрямитель на кремниевых диодах КД 202Д
