Автоматический привод дверей лифтов - часть 2
Узел открывания створок дверей и автоматического
отключения электродвигателя после полного открывания и закрывания
створок дверей состоит из водила 5 (см рис 16), кулачков 7, 21 и блок
контактов 8, 12 Водило крепится на тихоходном валу редуктора тем же
способом, что и шкивы на валах ротора электродвигателя и редуктора На
втулке, жестко прикрепленной к водилу 5, крепятся кулачки 7 к 21 Кулачки
9, 13 (рис 17), они же кулачки 7, 21 (см рис 16), плоская шайба 10,
многолапчатая шайба 12 и круглая гайка 11 устанавливаются в
последовательности, указанной на рис 17. После завинчивания положение
круглой гайки застопоривается многолапчатой шайбой 12 Эта шайба не может
поворачиваться вокруг втулки После окончания регулировки положения
кулачков круглую гайку при окончательном завинчивании подгоняют одним из
пазов к какой-либо лапке шайбы, после чего ее загибают в паз На конце
водила 8 жестко укреплена втулка 1, на которой установлен и свободно
вращается ролик 3 Положение ролика фиксируется замковой шайбой 2 На рис
18 показаны конечные выключатели 13 (ВКЗ — выключатель Для осуществления взаимодействия водила 5 (см. рис. 16) со створками дверей к каретке кабинной створки двери, ближней к приводу, прикреплена скоба 1, к которой точечной сваркой прикреплена линейка 3 со скосом.

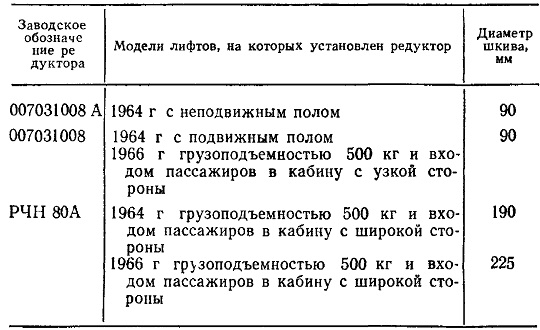

Таблица 2

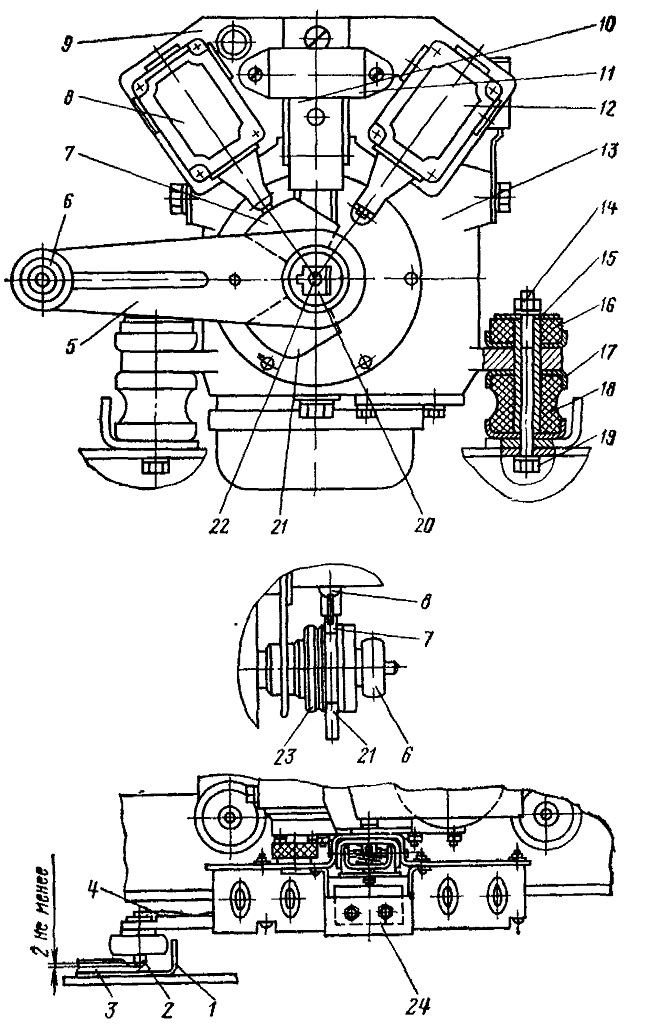

Рис. 16 Привод дверей лифтов с раздвижными
дверями:

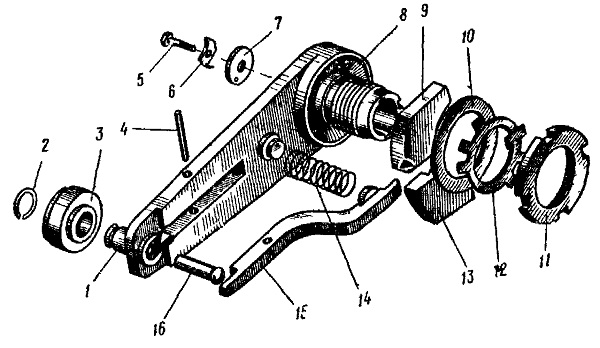

Рис 17 Водило с кулачками
