Автоматические и неавтоматические замками лифтов - часть 2

Принципиальной разницы в работе автоматических и неавтоматических замков лифтов ЭМИЗ (рис. 2, а) по сравнению с рассмотренными замками нет. Имеется лишь некоторая разница в устройстве деталей и в расположении блок-контактов. Так, блокировочный контакт ДДШ 15 установлен отдельно. Шток 10 скоса не имеет, а головка его имеет сферическую форму. Роль скоса выполняет площадка 19 на торцевой полке притворного уголка


двери шахты под углом к этой полке не более 30°—45° Угол загиба регулируется при установке блок-контакта

Несколько иначе устроен автоматический замок и сблокированный с ним блок-контакт ДЗ Здесь между ригелем 20 и штоком блок-контакта 8 установлена компенсирующая пружина Дело в том, что часть ригеля, выступающая за пределы торцовой полки притворного стояка длиннее, чем ход штока блок-контакта При непосредственном воздействии ригеля на шток блок-контакта при отпирании двери шахты ригель не станет заподлицо с полкой при творного стояка и дверь шахты не откроется Наличие компенсирующей пружины дает возможность ригелю установиться заподлицо с полкой притворного стояка, так как после прекращения движения штока блок-контакта ригель продолжает перемещаться за счет зазоров между витками пружины. Ригель связан с рычагом 9 при помощи винта или выступа 21

Иначе устроен и неавтоматический замок Здесь засов составляет одно целое с щеколдой 4, которая перемещается по двум направляющим шпилькам 3 и под действием пружин 2 при закрытой или открытой двери прижимается к корпусу замка При закрывании двери шахты засов действует на упор, который перемещается вместе со штоком вправо и контакт ДШ замыкается При открытой двери шахты контакт разомкнут

Блок-контакты ЛКБ-31, используемые в качестве контактов ДШ, ДДШ и ДЗ, имеют один замыкающий (р-контакт) и один размыкающий (p-контакт) 3-контакт разомкнут при отсутствии взаимодействия на шток.

В рассматриваемых моделях лифтов в качестве контактов ДШ и ДДШ использованы р-контакты, в качестве контакта ДЗ — р-контакты

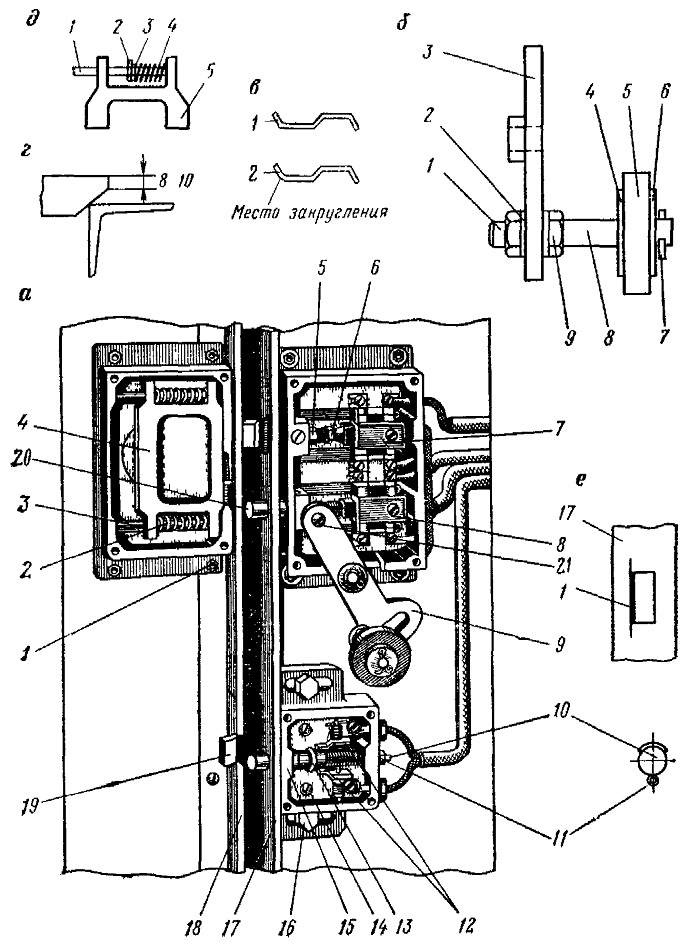

Рис 2 Автоматический и неавтоматический замки дверей шахты лифта модели ЭМ ИЗ
а — конструкция, 1 — болт для крепления корпуса неавтоматического замка, 2-— пружины, 3— направляющие шпильки, 4 — щеколда, 5 — контргайка, 6 — регулировочный болт, 7 — блок контакт контроля запирания двери шахты неавтоматическим замком, 8 — блок контакт контроля запирания двери шахты автоматическим замком, 9 — рычаг автоматического замка,
10 — шток блок контакта, 11 — шплинт, 12— контактные стойки, 13 — кольцо барабанчика, 14 — винт для крепления изолирующей платы блок контакта, 15 — корпус блок контакта, 16 — болт для крепления корпуса блок-контакта

 17 — полка притворного стояка, 18 — полка притворного уголка двери шахты, 19 — нажимная площадка, 20 — ригель,
6 — рычаг автоматического замка, 1 — гайка, 2 — плоская шайба, 3 —рычаг автоматического замка, 4, 6—плоские шайбы, 5 — резиновый ролик
7 — шплинт, 8 — штифт, 9 — гайка,
в — контактные лапки блок контакта контроля притвора двери шахты; 1 — контактная лапка до обработки, 2 — контактная лапка после обработки
г — засов и уголок притворного стояка двери шахты,
д — узел возврата щеколды в исходное положение, 1 — направляющая шпилька 2 — шплинт, 3 — шайба, 4 — пружина, 5 — щеколда, е — отверстие в полке уголка
