4 ГИДРООБОРУДОВАНИЕ КРАНА КС-45717А-1


4.1

Принципиальная гидравлическая схема автомобильного крана КС-45717А-1

Гидравлический привод механизмов крана выполнен по открытой гидравлической схеме и предназначен для передачи механической энергии двигателя шасси насосам, а от них механизмам крана.

Принципиальная гидравлическая схема крана изображена на рисунке 4.1. Перечень элементов гидрооборудования приведен в таблице 4.1.


Таблица 4.1 - Перечень элементов гидрооборудования крана





Обозначение по схеме

Наименование и краткая техническая характеристика

Тип

Коли­

чество

Приме­

чание

Б

3

Гидробак, V=265 дм

КС-45717.83.400

1



ИЗ

Индикатор загрязнения

ФЛ-50ИЗ-03.00.00

1

В составе гидробака

HP

Насос ручной

КС-45717.83.700-1

или

КС-45717.83.700 (HP 70 ES)

или

ГН-60

1



КЗ

Клапан запорный норм, откр., dy = 60 мм

КС-45717.83.440

1



НА

Насос

3

q=l12 см Рном = 35 МПа

310.3.112.04.06

или

МГ 112/32.4М

1



КР1

Кран двухпозиционный dy=25 мм Рном=20 МПа

DDF3V05A

1



КР2

Кран затяжки крюка dy=15 мм Рном=20 МПа

КС-45717.84.600

1



Д1

Гидромотор

3

q=l12 см Рном=35 МПа

310.3.112.00.06

или

МГ 112/32М или

410.112.А-40.02.У2

1

Привод

механизма

поворота





Обозначение по схеме

Наименование и краткая техническая характеристика

Тип

Коли­

чество

Приме­

чание

Д2

Гидромотор q=l 12 смЗ Рном=35 МПа

303.3.112.501.002

или

МГП 112/32М

1

Привод

механизма

подъема

Р1

Г идрораспределитель dy=12 мм Рном=20 МПа

УЗ .30.00.000-2-01 или Q75/5E-F1SN(150)- 5xl03/Al/Ml-F3D или

AMI 305 P2S(120) ABlClR6(250)x5

1



Р2

Г идрораспределитель dy=25 мм Рном=21 МПа

У063.00.000-3

1



РЗ

Г идрораспределитель dy=6 мм Рном=25 МПа

У46.90.06.901

или

ГР2-3-1-24

1



Ц1-Ц4

Гидроопора 0125x0100x580 мм Рном=16 МПа

КС-45717.31.200-4

или

ЦГ-125.100x580.55-02

4

Вывешива­ние крана на вынос­ных опорах

ЗМ1-ЗМ4

Гидрозамок dy=8 мм Рном=25 МПа

КС-3577.83.200

или

П788А

4



Ц7-Ц10

Гидроцилиндр 063x040x1680 мм Рном=12 МПа

КС-45717.31.300-3

или

ЦГ63.40х1680.01

4

Выдвиже­ние (втя­гивание) выносных опор

ЦП

Размыкатель тормоза d=25 мм

КС-3577.28.200

1



Ц12

Гидроцилиндр 0125x0100x6000 мм Рном=20 МПа

КС-45717.63.900-1

или

КС-45717.63.900-2

1

Выдвиже­ние (втяги­вание) сек­ций стрелы

Ц15, Ц16

Размыкатель тормоза Дп=20 мм Рном=20 МПа

КС-45717.26.310

2



Ц17

Гидроцилиндр 0220x0160x2000 мм Рном=16 МПа

КС-45717.63.400-4

или

КС-45717.63.400-5

1

Подъем

(опускание)

стрелы

БУ

Клапан

1СЕ 145 F 8W 30 S4 377 или УЗ .20.10.000-2

1



КОУ1

Клапан обратный управляемый dy=25 мм

1СЕ 145 F 8W 30 S4 377

или

КС-3577.84.700-1

1



Обозначение по схеме

Наименование и краткая техническая характеристика

Тип

Коли­

чество

Приме­

чание

КОУ2

Клапан обратный управляемый dy=25 мм

1CEL 145 F 8W 30 или

КС-3577.84.700-1

1



БК

Блок клапанный Рном=20 МПа

КС-45717.84.430-3

1



КТО

Клапан предохранительный dy=15 мм Рном=20 МПа

КС-45717.84.500

1



гп

Гидроклапан предохранительный dy=20 мм

УЗ.34.84.000-1-01 или

7VR250 Р 8W 35 1 H24S

1



или









ГР

Г идроклапан-регулятор dy=20 мм

ГКР-20-160-25

1



А

Соединение вращающееся dy=25 мм Рном=20 МПа

КС-35714.83.300-1-01

1



ДР1.ДР2

Дроссель 00,6 мм

КС-3577.83.309

2



ДР4, ДР5, ДР6

Дроссель 01 мм

КС-3577.83.309-01

3



ДР8-ДР10

Дроссель 00,6 мм

КС-2573.84.043

3



ПД1, ПД2

Преобразователь давления



2

В комплек­те ограни­чителя гру­зоподъем­ности

ВН2, ВНЗ

Вентиль (норм, закр.) dy=8 мм Рном=20 МПа

КС-3577.84.550

2



ВН4

Вентиль (норм, закр)



1

В составе трубопро­вода

МН1, МН2

Манометр с демпфером

МТП-1 М-25МПа (250 кгс/см2)-4

2

МШ-в

ЗИП

МНЗ

Манометр с демпфером

МТП-1М-1,6МПа (16 кгс/см2)-4

1



ТКП

ГСП Термометр

ТКП-60/ЗМ-0-120-1,5-1,6-Б

1



ГТ1-ГТЗ

Рукав dy=25 мм Рном=27,5 МПа

РВД 25-27,5(М42х2)- 580-У

3



Обозначение по схеме

Наименование и краткая техническая характеристика

Тип

Коли­

чество

Приме­

чание

ГТ10-ГТ11

Рукав dy=20 мм Рном=32 МПа

РВД 20-32(МЗЗх2)-650-У

2



ГТ12-ГТ13

Рукав dy=20 мм Рном=32 МПа

РВД 20-32(M33x2)-850-y

2



ГТ22-ГТ29

Рукав dy=12 мм Рном=30 МПа

РВД 12-30(М22х1,5)- 1450-У

8



ГТ31

Рукав ГОСТ 10362-76 dy=12 мм Рном=1,6МПа

12x20-1,6

1



ГТ32

Рукав ГОСТ 10362-76 dy=25 мм Рном=1,6 МПа

25x35-1,6 L=1 м

1

в ЗИП

ГТЗЗ-ГТ38

Рукав ГОСТ 10362-76 dy=32 мм Рном=1,6 МПа

32x43-1,6

6



ГТ41

Рукав ГОСТ 10362-76 dy=65 мм Рном=0,3 МПа

65 х 77,5-0,3

1

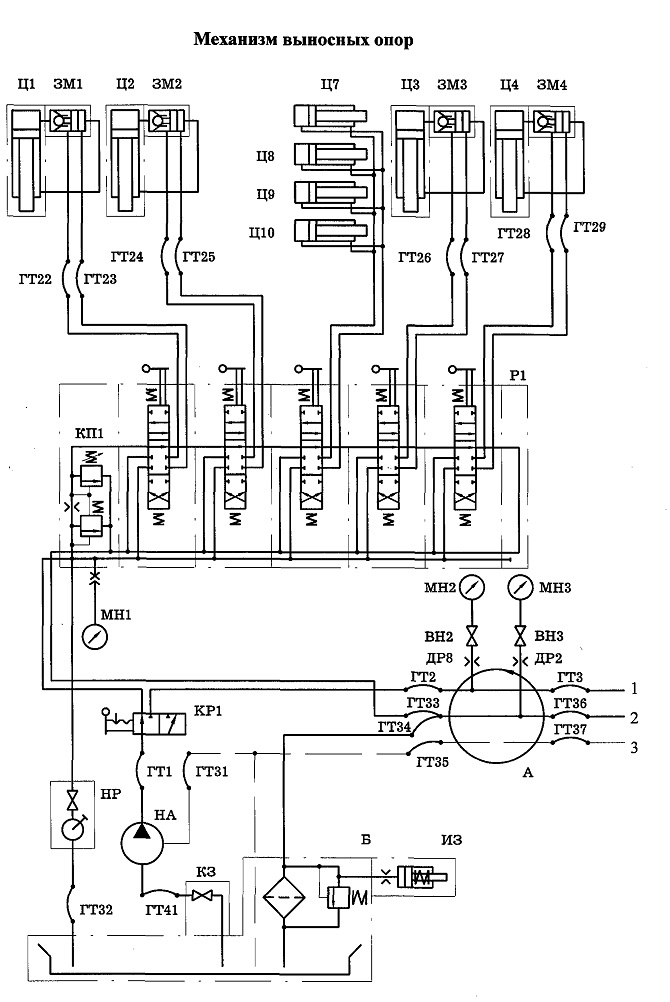

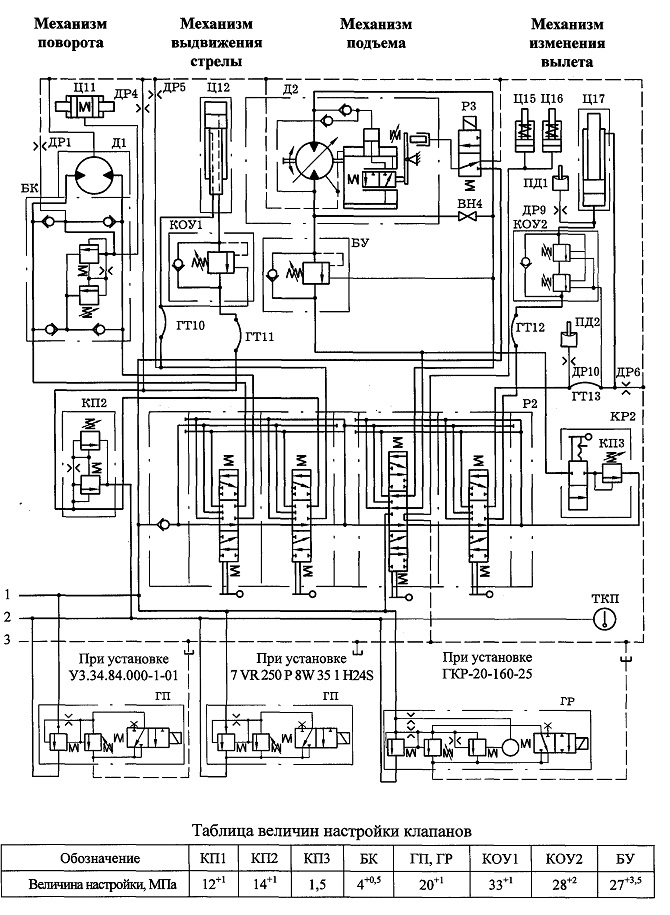

Схема гидравлическая принципиальная автомобильного крана КС-45717А-1

Рисунок 4.1 - Схема гидравлическая принципиальная автомобильного крана КС-45717А-1
