2.1.4

Привод насоса автомобильного крана КС-45717А-1

Привод насоса крановой установки (рисунок 2.3) осуществляется от коробки отбора мощности, установленной на коробке передач шасси.

Насос 1 установлен на специальном кронштейне 2, закрепленном на лонжероне шасси, и соединен с коробкой отбора мощности 4 при помощи карданного вала 3.

Коробка отбора мощности (рисунок 2.4) представляет собой одноступенчатый редуктор с цилиндрическими прямозубыми шестернями, который крепится болтами к картеру коробки передач шасси с правой стороны. На валу 19 подвижно на шлицах установлено зубчатое колесо 15, а на оси 5 установлена шестерня 4.

В крышке 10 расположен пневмоцилиндр включения коробки отбора мощности, который состоит из корпуса-крышки и поршня 12 с уплотнительным кольцом 13.

При подаче из пневмосистемы шасси в полость А сжатого воздуха поршень 12 (через толкатель 9, упирающийся в штифт 7), преодолевая усилие пружины 16, вводит в зацепление зубчатое колесо 15 с шестерней 4. Этим обеспечивается передача вращающего момента на выходной вал 19.

При соединении полости А с атмосферой под действием пружины 16 зубчатое колесо 15 выходит из зацепления с шестерней 4. В результате передача вращающего момента на выходной вал прекращается.

Смазка подшипников и шестерен осуществляется разбрызгиванием масла, находящегося в коробке передач.





Привод насоса автомобильного крана КС-45717А-1

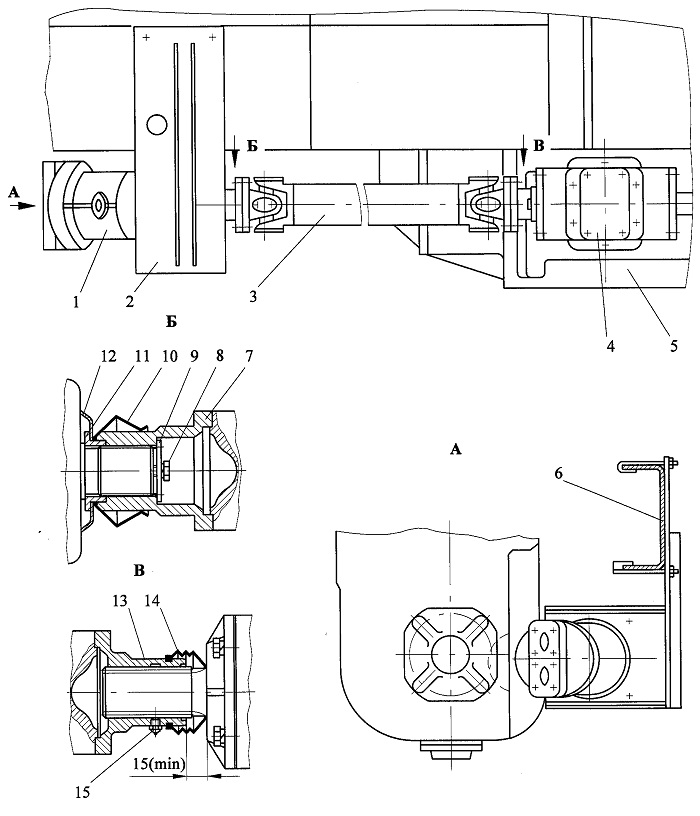

Рисунок - 2.3 Привод насоса автомобильного крана КС-45717А-1

1 - насос;

2- кронштейн;

3 - карданный вал;

4 - коробка отбора мощности;

5 - коробка передач шасси; 6- лонжерон;
7, 13 - фланцы;

8 - болт;

9- шайба;

10, 14- муфты защитные;

11 - втулка;

12- отбойный диск;

15 - масленка




Рисунок 2.4 - Коробка отбора мощности автомобильного крана КС-45717А-1

1-

крышка;



11-

штуцер;

2-

корпус;



12-

поршень;

3,8-

подшипники;



13-

кольцо уплотнительное;

4-

шестерня;



14-

втулка;

5-

ось;



15-

колесо зубчатое;

6-

кольцо пружинное;



16-

пружина;

7-

штифт;



17-

крышка;

9-

толкатель;



18-

манжета;

10-

крышка;



19-

вал





Примечание - Коробка отбора мощности условно изображена во включенном состоянии
