1.5

Органы управления и приборы автомобильного крана КС-45717А-1



Органы управления и контрольно-измерительные приборы крана расположены в кабине водителя, в кабине крановщика и на задней поперечной балке опорной рамы.



1.5.1 Органы управления и приборы в кабине водителя автомобильного крана КС-45717А-1

В кабине водителя расположены органы управления и контрольноизмерительные приборы шасси и крана.

Описание органов управления и контрольно-измерительных приборов шасси приведено в Руководстве по эксплуатации на автомобили МАЗ, входящем в комплект эксплуатационной документации крана.

Органы управления и контрольно-измерительные приборы крана, расположенные в кабине водителя, показаны на рисунке 1.4.



1.5.2 Органы управления и приборы в кабине крановщика автомобильного крана КС-45717А-1

Расположение органов управления и контрольно-измерительных приборов в кабине крановщика показано на рисунках 1.5 и 1.6.

Педаль 2 (рисунок 1.5) управления подачей топлива двигателя шасси, имеет три фиксированных положения:

- нижнее — соответствует максимальной частоте вращения коленчатого вала двигателя (1270.50 об/мин) шасси в крановом режиме;

- промежуточное — соответствует оптимальной частоте вращения (900-1100 об/мин) коленчатого вала двигателя шасси в крановом режиме;

- верхнее — соответствует минимальной частоте вращения коленчатого вала на холостом ходу двигателя шасси.

Рукоятка 3 предназначена для изменения длины стрелы. При переводе рукоятки вперед (от себя) происходит выдвижение секций стрелы, а при переводе назад (на себя) - втягивание секций.

Рукоятка 4 предназначена для управления поворотом платформы. При переводе рукоятки вперед происходит поворот платформы вправо; а при переводе назад — поворот влево. В рукоятке установлена кнопка 5 включения звукового сигнала.

Рукоятка 6 предназначена для управления механизмом подъема. При переводе рукоятки вперед происходит опускание крюковой подвески, а при переводе назад — подъем крюковой подвески. В рукоятке установлена кнопка 7 включения ускоренного подъема и опускания крюковой подвески.

Рукоятка 8 предназначена для изменения угла наклона стрелы (вылета). При переводе рукоятки вперед происходит опускание стрелы (увеличение вылета), а при переводе назад — подъем стрелы (уменьшение вылета).

Рукоятка 14 предназначена для включения ограничения усилия затяжки крюковой подвески при приведении крана в транспортное положение. Рукоятка имеет два фиксированных положения. Крайнее верхнее положение соответствует включению ограничителя затяжки крюковой подвески, а крайнее нижнее положение — нормальному режиму работы механизма подъема.

На щитке приборов установлены блок обработки данных ограничителя грузоподъемности, контрольно-измертельные приборы и органы управления приборами освещения, отопительной установкой, вентилятором и другие, показанные на рисунке 1.6.

Переключатели, кнопки управления и индикаторы имеют символические таблички (приложение В) и другие символы, которые не требуют особых разъяснений.

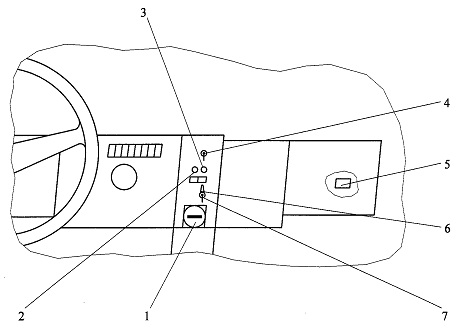

Рисунок 1.4 - Органы управления и приборы в кабине водителя автомобильного крана КС-45717А-1

1 - счетчик времени наработки;

2 - сигнальная лампа загрязнения фильтра

гидросистемы крана;

3 - сигнальная лампа включенного состояния

коробки отбора мощности (привода насоса);

4 - переключатель приборов контроля за

работой двигателя шасси;

5 - предохранитель электрооборудования

крановой установки;

6 - фиксатор выключенного положения

выключателя 7;

7 - выключатель привода насоса

гидросистемы крана

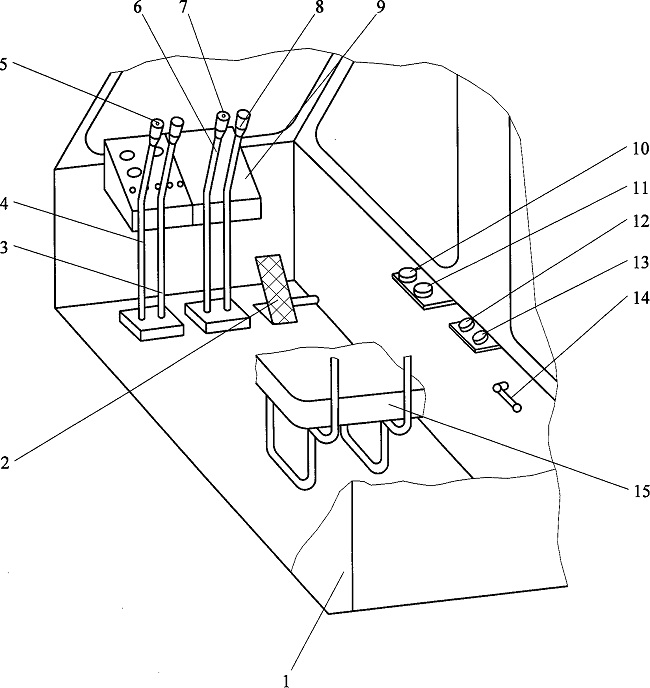

Рисунок 1.5 - Органы управления и приборы в кабине крановщика автомобильного крана КС-45717А-1

1 - кабина крановщика;

2 - педаль управления топливоподачей

двигателя;

3 - рукоятка управления секциями стрелы;

4 - рукоятка управления поворотом

платформы;

5 - кнопка включения звукового сигнала;

6 - рукоятка управления грузовой лебедкой;

7 - кнопка включения ускоренного подъема

(опускания)груза;

8 - рукоятка управления стрелой;
9 - щиток приборов;

10 - указатель температуры рабочей

жидкости в гидросистеме крана;

11 - указатель угла наклона крана;

12 - манометр в напорной магистрали

гидросистемы крана;

13 - манометр в сливной магистрали

гидросистемы крана;

14 - рукоятка крана затяжки крюковой
подвески;
15 - сиденье

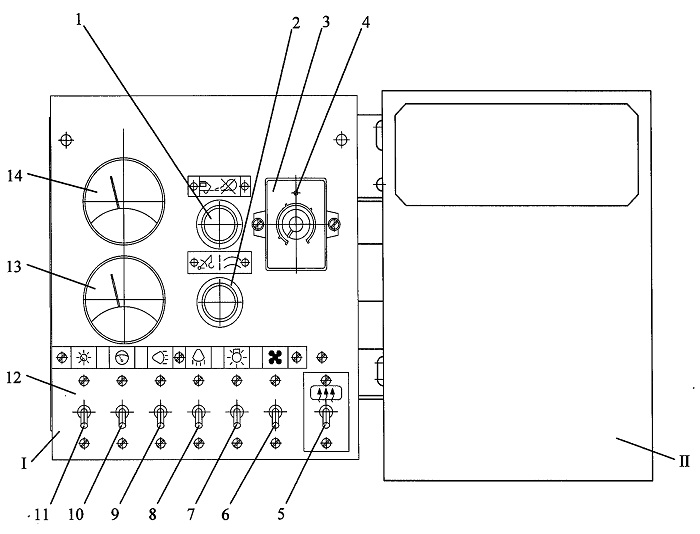

Рисунок 1.6 - Щиток приборов автомобильного крана КС-45717А-1

1 - кнопка останова двигателя шасси;

2 - кнопка блокировки ограничителей подъема и опускания

крюка, поворота, подъема стрелы;

3 - пульт управления отопителем;

4- светодиод;

5 - выключатель обдува стекла кабины крановщика;

6 - выключатель вентилятора;

7 - выключатель освещения кабины;

8 - выключатель освещения крюка;

9 - выключатель освещения площадки;

10 - выключатель приборов крана;

11 - выключатель освещения приборов;

12 - корпус щитка приборов;

13 - указатель температуры охлаждающей жидкости

двигателя шасси;

14 - указатель давления масла в двигателе шасси;

I - щиток приборов крановой установки

с отопителем ПЛАНАР-4Д-24;

II - щиток приборов ограничителя грузоподъемности
