СТАТИЧЕСКИЕ ИСПЫТАНИЯ АВТОМОБИЛЬНОГО КРАНА КС-3579
Статические испытания проводятся с целью проверки грузовой устойчивости,
прочности крана и его узлов согласно данных таблицы 16.2.
Таблица 16.2- Параметры статических испытаний
Длина стрелы
Крановая установка повернута на угол, град
Вылет, м [(±0,05) м]
Масса груза, т
номинальная
испытательная (на крюке)
На выносных опорах
Стрела 8,75 м
90
-90
3,0
7,8
15,0
3,8
18,8
4,8
Стрела 14,75 м
90
-90
6,0
12,0
5,5
1,5
6,92
1,9
Стрела 20,75 м
90
-90
7,8
18,0
2.9
0,4
3,67
0,54
Примечание - За «0» принято положение стрелы назад от
продольной оси (стрела повернута в . противоположную кабине
водителя сторону)
Ограничитель нагрузки должен быть отключен!
Для этого на блок зажимов щитка приборов (рисунок В.36) установить
согласно маркировке технологическую перемычку 23.

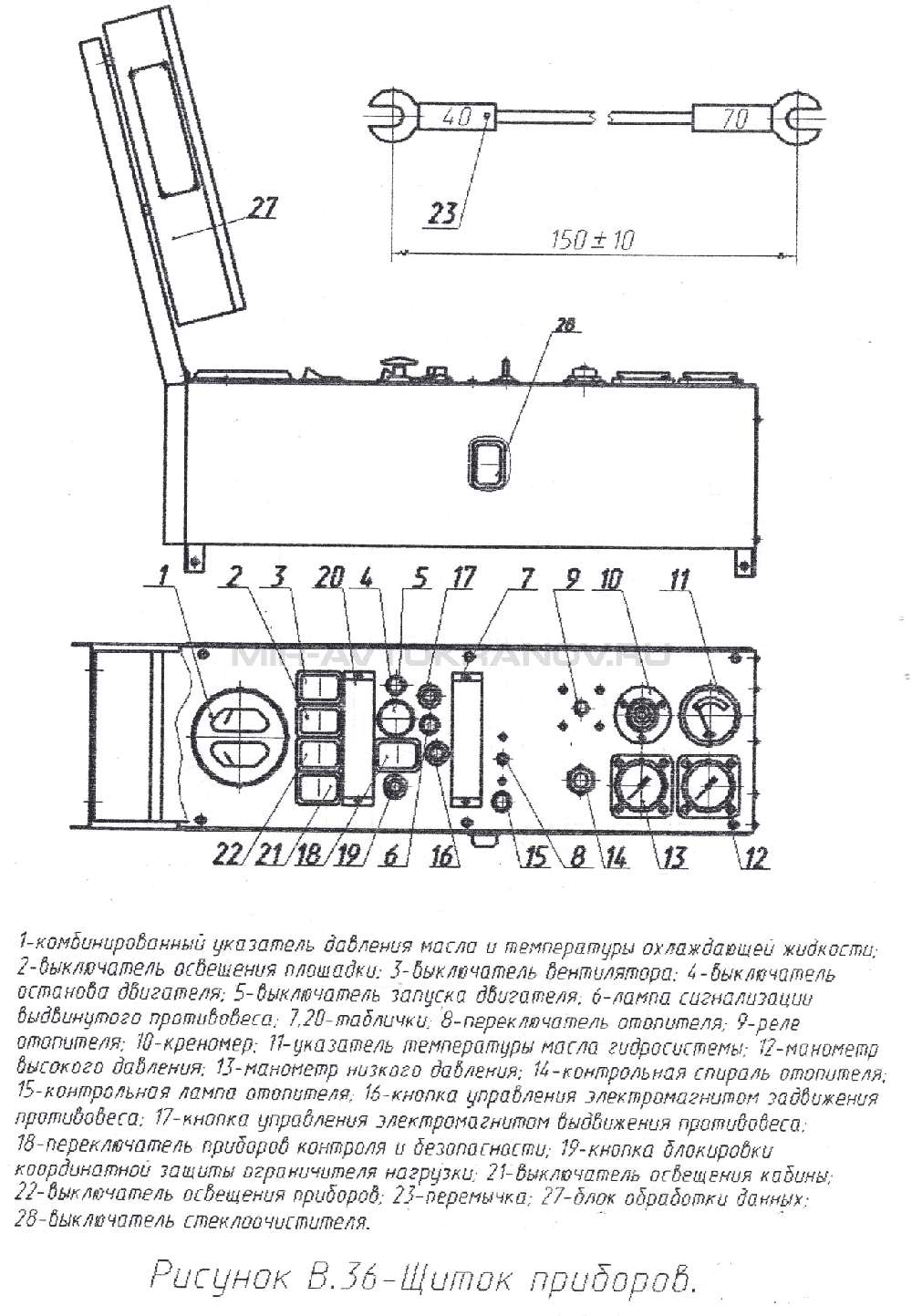

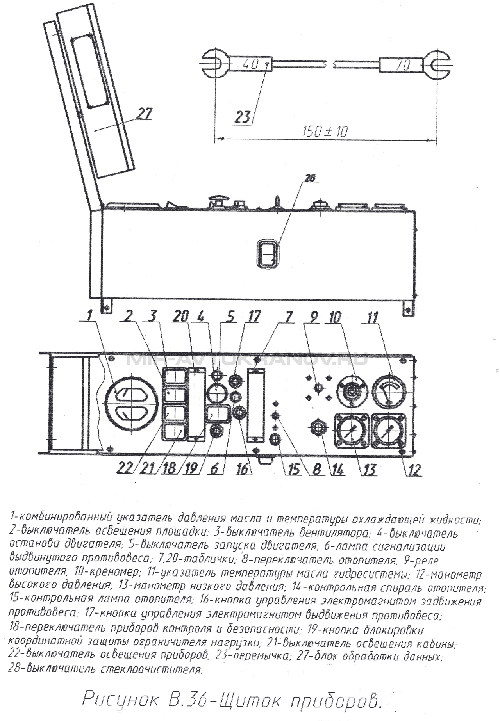

Рисунок В.36 Щиток приборов
Статические испытания крана необходимо проводить в следующей
последовательности:
повернуть крановую установку влево или вправо на угол, указанный в
таблице 16.2;
поднять груз на высоту 100… 200 мм от уровня земли и выдерживать в
подвешенном состоянии в течение 10 мин. При этом отрыв опор от земли
на высоту до 100 мм в момент подъема груза признаком потери
устойчивости крана не является. Самопроизвольное опускание груза, а
также движение штоков гидроцилиндров выносных опор не допускается;
после снятия груза производится осмотр крана, механизмов,
металлоконструкций, состояние сварных швов.
16.5 ДИНАМИЧЕСКИЕ ИСПЫТАНИЯ АВТОМОБИЛЬНОГО КРАНА КС-3579
16.5.1 Динамические испытания должны
проводиться в том случае, если результаты испытаний на холостом ходу и
статические испытания признаны удовлетворительными и все недостатки,
обнаруженные в ходе предыдущих испытаний, устранены.
16.5.2 При динамических испытаниях
проводятся рабочие операции и совмещение рабочих операций согласно
таблице 16.3.
Таблица 16.3 - Параметры динамических испытаний
Условия испытания
Длина стрелы, м
Вылет, м [(±0,05) м]
Масса груза, т
Номинальная
Испытательная (на крюке)
Трехкратный подъем-опускание груза лебедкой
8,75
0,3
15,0
16,52
Трехкратное вращение поворотной части в одну и другую
стороны в рабочей зоне 240 градусов
8,75
3,0
15,0
16,52
Трехкратный подъем и опускание стрелы с грузом
8,75
3,0… 18,0
0,4
0,46
Трехкратное втягивание-выдвижение секций стрелы
8,75… 14,75
7,8… 5,0
2,66
2,94
Трехкратный подъем и опускание стрелы с поворотом на 90…
120°
8,75
7,8… 5,0
2,66
2,94
Трехкратный подъем и опускание груза лебедкой с поворотом на
90… 120°
Трехкратное втягивание-выдвижение секций стрелы с подъемом -
опусканием груза лебедкой
14,75… 8,75
12,0… 6,0
1,05
1,17
Трехкратный подъем и опускание груза с повышенной скоростью
20… 25 м/мин
20,75
10,0
1,8
2,0
Ограничитель
нагрузки должен быть отключен!
Для этого на блок зажимов щитка приборов (рисунок В.36) установить
согласно маркировке технологическую перемычку 23.
