5.5.13

ВЕНТИЛЬ АВТОМОБИЛЬНОГО КРАНА КС-3579

 (РИСУНОК В.30)

Вентиль предназначен для перекрытия магистралей, в частности подводящих магистралей манометров.

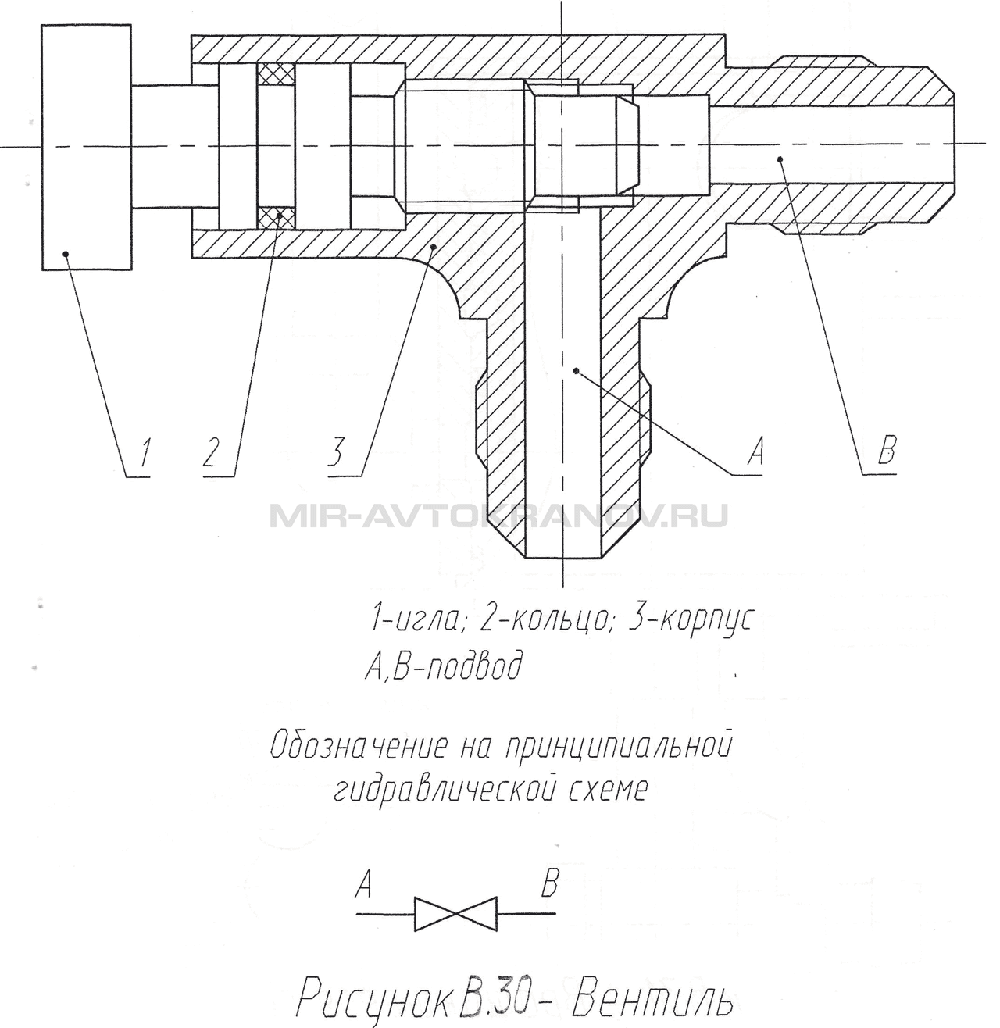

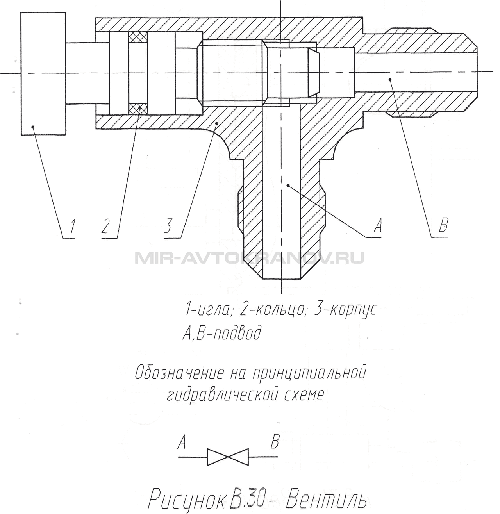

Рисунок В.30 Вентиль

5.5.14

ВРАЩАЮЩЕЕСЯ СОЕДИНЕНИЕ АВТОМОБИЛЬНОГО КРАНА КС-3579

 (РИСУНОК В.31)

Вращающееся соединение предназначено для передачи рабочей жидкости под давлением к механизмам, расположенным на поворотной части крана.

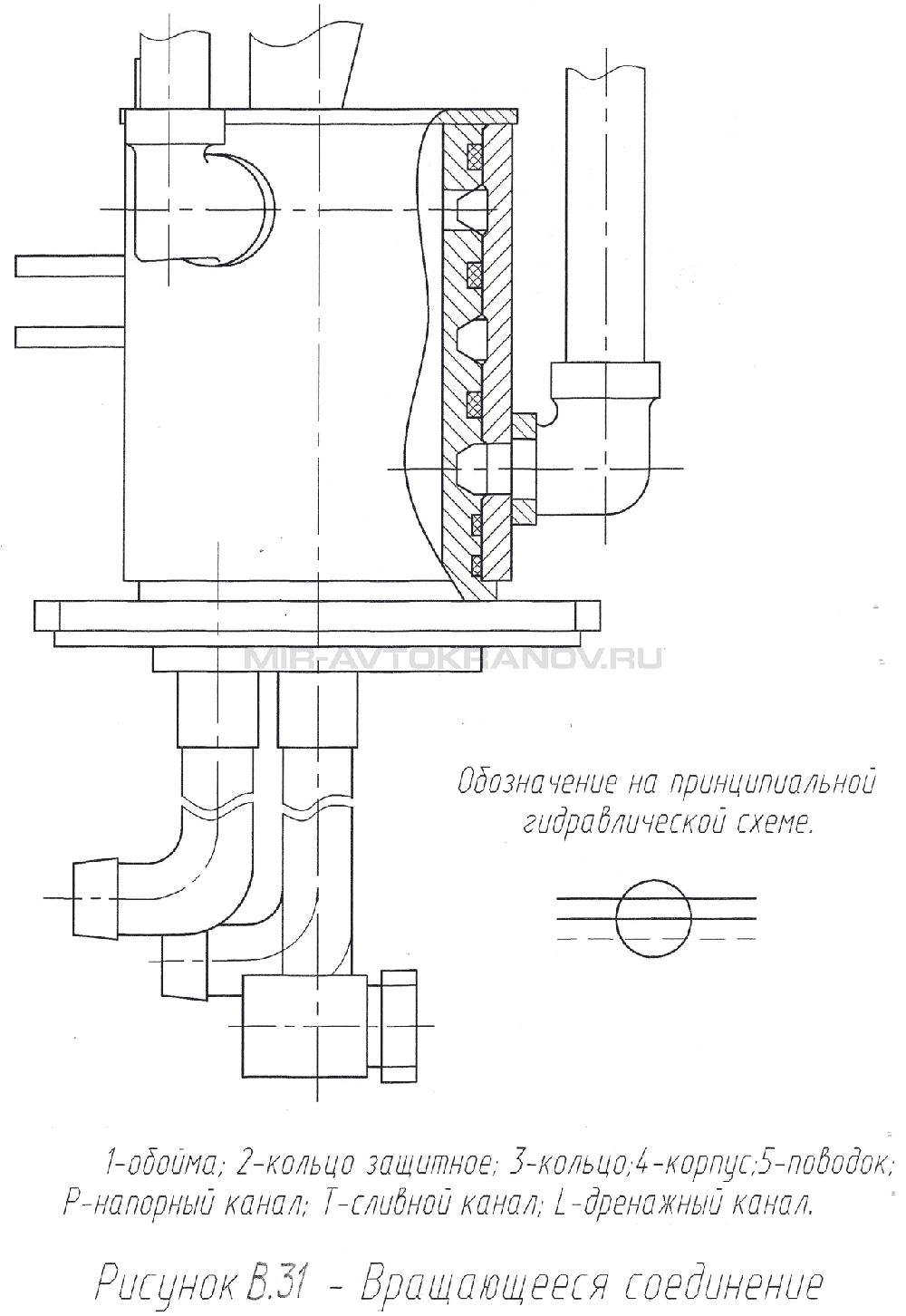

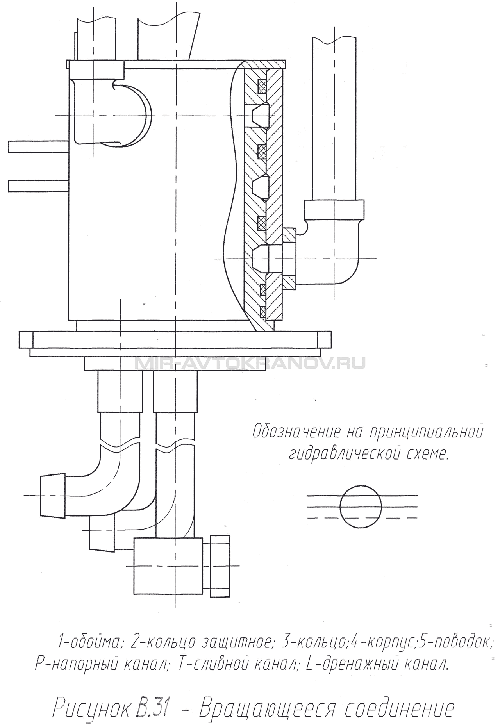

Рисунок В.31 Вращающееся соединение

Вращающееся соединение имеет три канала: “Т”- сливной; “Р”- напорный; “L”- дренажный.
Подвижная часть соединения (обойма 1) приводится во вращение поворотной рамой через поводок 5.
Неподвижная часть (корпус 4) крепится к неповоротной части крана.
Для разделения каналов в корпусе 4 размещены резиновые 3 и защитные 2 кольца.

5.5.15

КЛАПАН “ИЛИ” АВТОМОБИЛЬНОГО КРАНА КС-3579

 (РИСУНОК В.32)

Клапан “ИЛИ” предназначен для подачи рабочей жидкости от напорных линий гидромотора механизма поворота к гидроразмыкателю тормоза и обратно. Устройство клапана показано на рисунке.

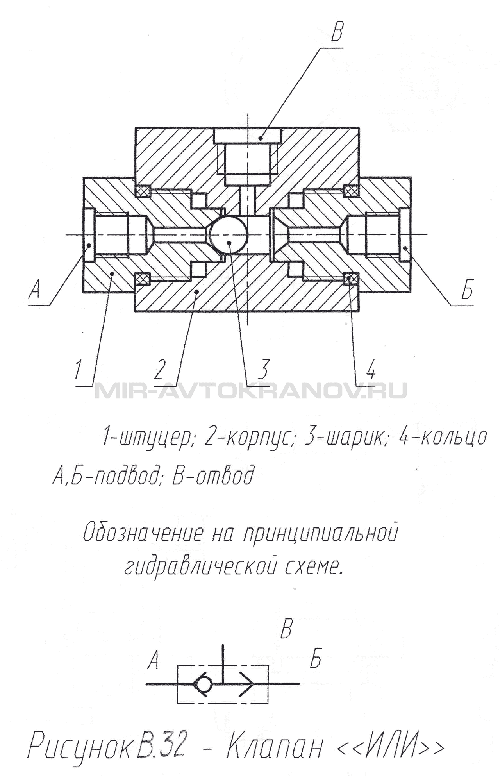

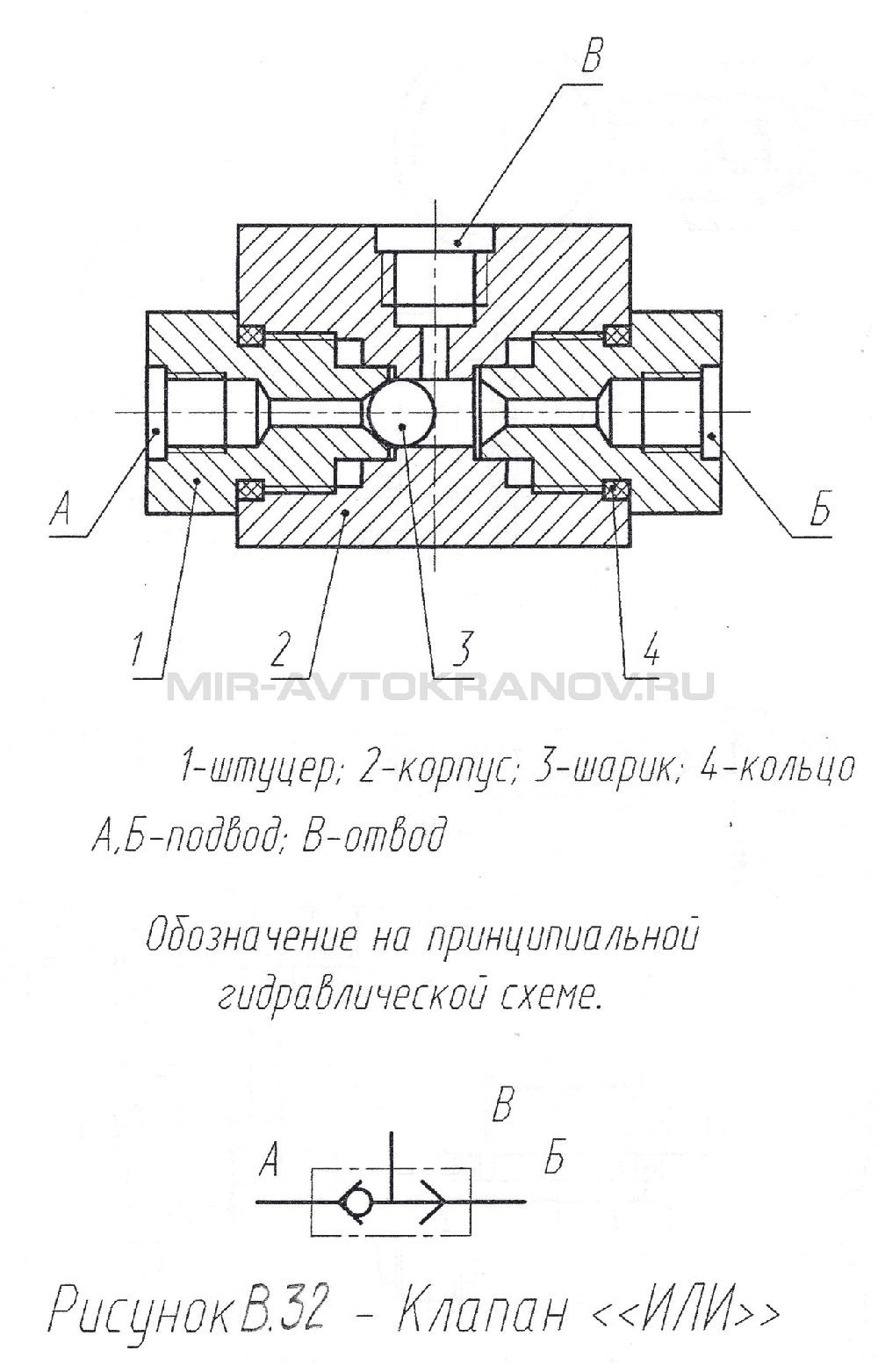

Рисунок В.32 Клапан "ИЛИ"
