ПРИВОД УПРАВЛЕНИЯ КРАНОВЫМИ ОПЕРАЦИЯМИ АВТОМОБИЛЬНОГО КРАНА КС-3579
(РИСУНОК В.17)

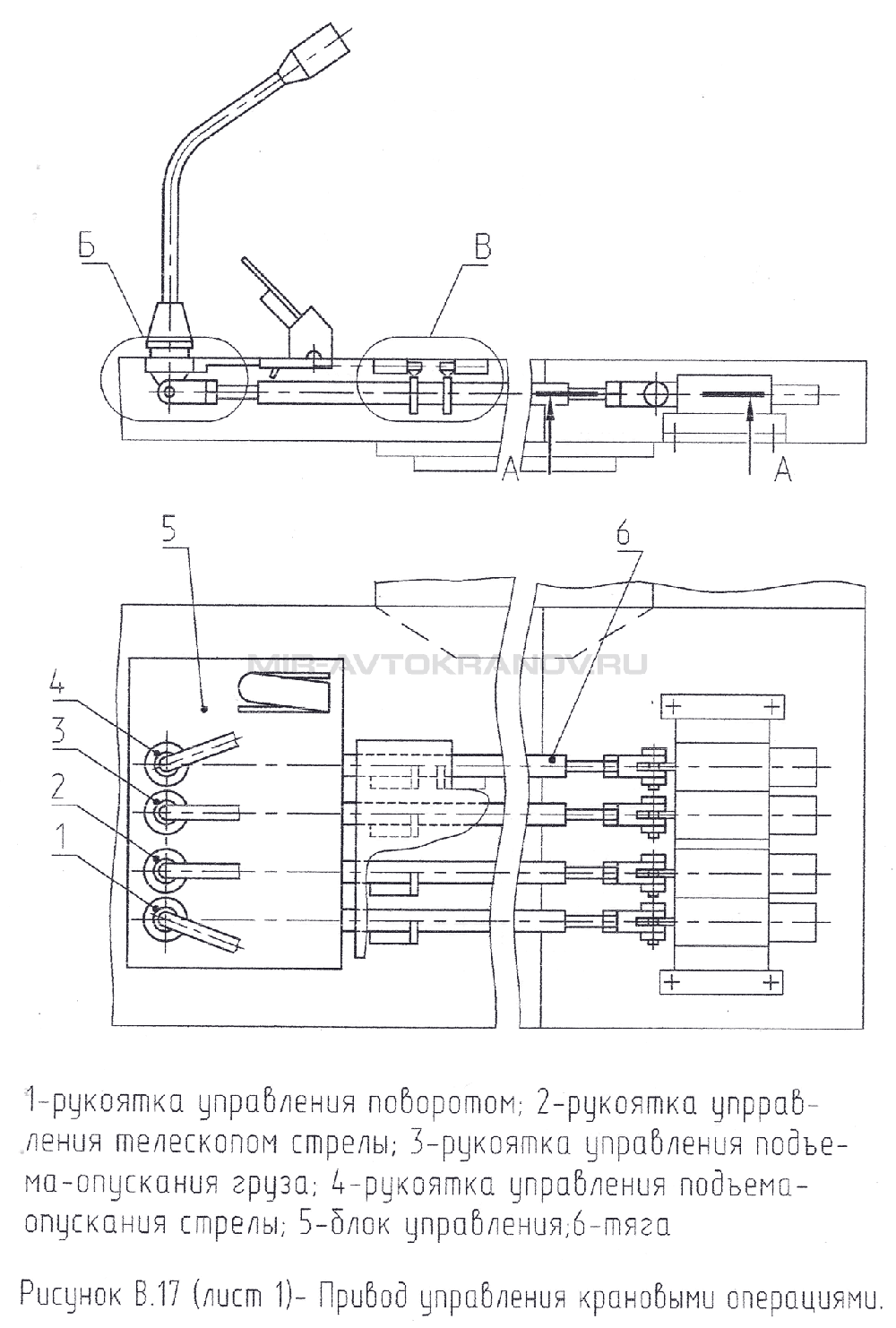

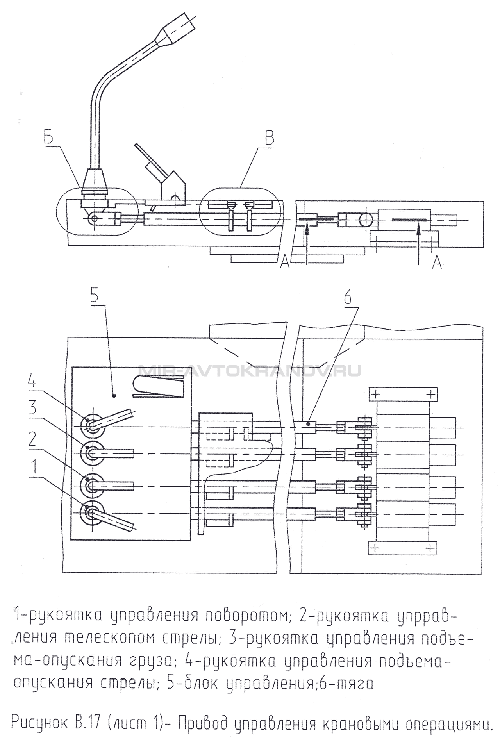

Рисунок В.17 (Лист 1) Привод управления крановыми операциями
Привод управления крановыми операциями состоит из блока, управления с
рукоятками: 1, 2, 3 и 4 управления соответственно механизмами поворота,
телескопирования секций стрелы, лебедкой, подъема и опускания стрелы,
соединенных тягами 6 с золотниками гидрораспределителя при помощи вилок
14 и осей 15.

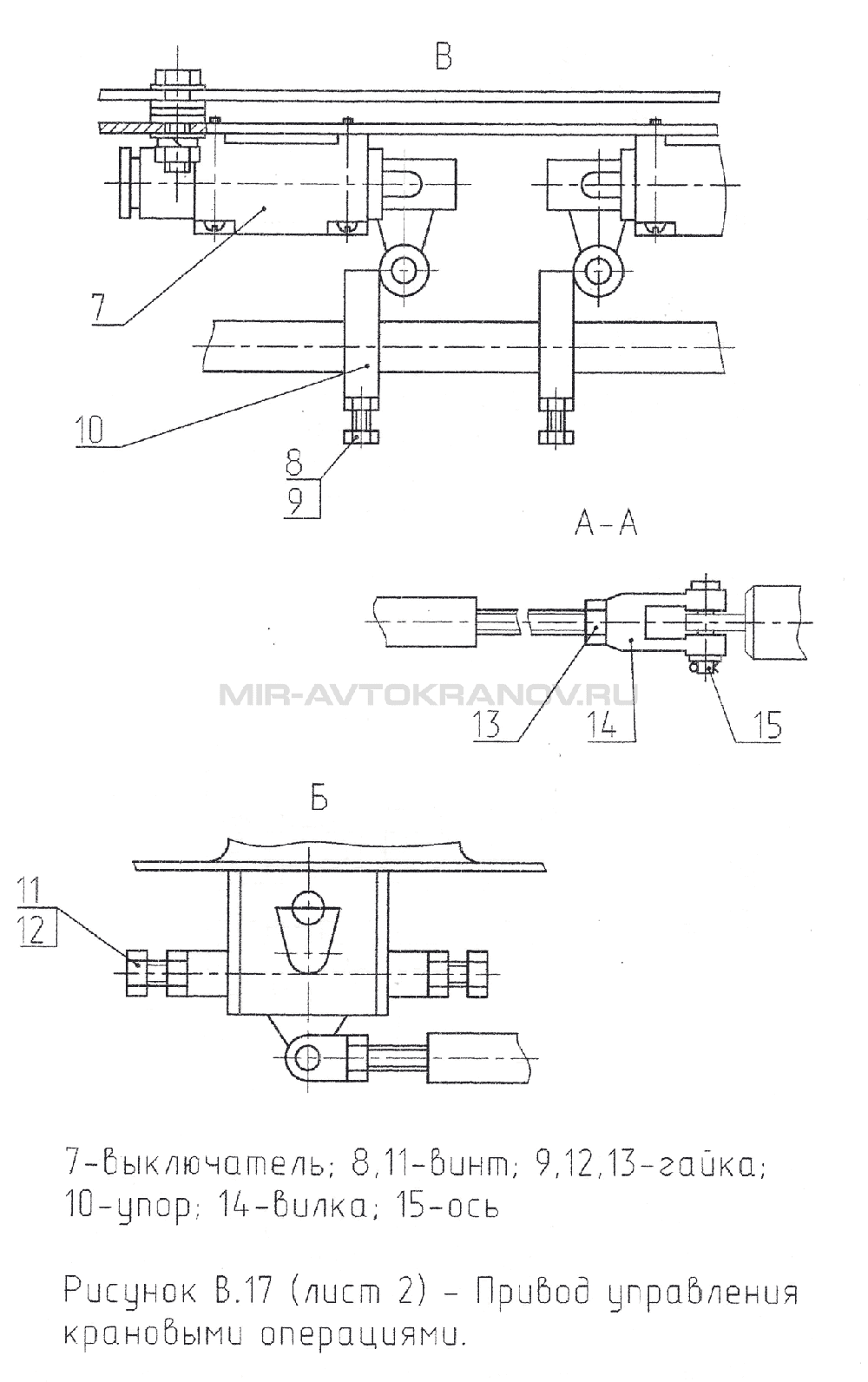

Рисунок В.17 (Лист 2) Привод управления крановыми операциями
В ручку рукоятки 3 встроена кнопка, служащая для увеличения скорости
подъема и опускания крюка без груза и с малым грузом. В ручку рукоятки 5
встроена кнопка звукового сигнала.
Винты 11 служат для ограничения хода рукояток 1, 2, 3 и 4.
На тягах 6 установлены упоры 10 для управления конечными выключателями
7. Положение упоров на тягах фиксируется с помощью винтов 8. Конечные
выключатели позволяют производить работу при срабатывании ограничителя
грузоподъемности в сторону уменьшения опрокидывающего момента.
Включение и выключение крановых операций необходимо производить плавно,
резкое включение-выключение приводит к возникновению гидравлического
удара.
НЕ СЛЕДУЕТ резко отпускать рукоятки.
Регулирование привода управления крановыми операциями производите при
отрегулированном приводе управления двигателем в следующей
последовательности:
отрегулируйте вертикальное положение рукояток резьбовым
соединением тяг 6,
при этом рукоятки должны свободно, без заеданий возвращаться в
нейтральное положение под действием пружин гидрораспределителей;
установите винтом 8 поверхность упора 10 вплотную к ролику
конечного выключателя 7. При этом срабатывание (замыкание или
размыкание контактов) выключателя должно происходить при
использовании не более 1/4 хода рычагов 1, 2, 3 и 4, винт 8
законтрите гайкой;
регулирование скоростей крановых операций:
установите частоту вращения двигателя - 1100 об/мин;
ограничьте винтами 11 ход рукоятки 4 до величин, при которых
время изменения вылета от 3 м до 7,8 м и обратно при
максимальной скорости опускания и подъема стрелы 8,75 м составит
35…38 с;
установите стрелу 8,75 м в крайнее верхнее положение;
ограничьте винтами 11 ход рукоятки 2 до величин, при которых
выдвижение (втягивание) секции стрелы от 8,75 до 20,75 м при
максимальной скорости выдвижения (втягивания) составит 33… 35 с.
