5.2

ПОВОРОТНАЯ ЧАСТЬ АВТОМОБИЛЬНОГО КРАНА КС-3579





5.2.1 Лебедка (рисунок В.6)
Подъем и опускание груза производится лебедкой, установленной на стреловом оборудовании.

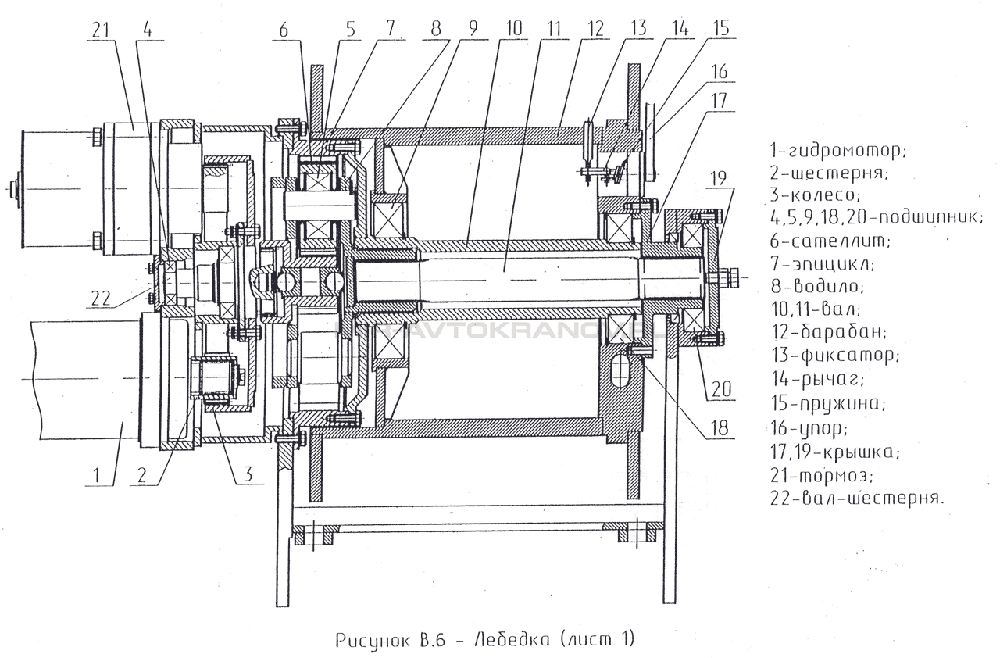

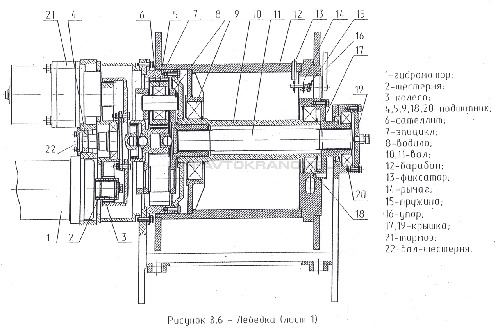

Рисунок В.6 Лебедка (Лист 1)

Рисунок В.6 Лебедка (Лист 1)



Лебедка представляет собой комбинированный планетарно-цилиндрический редуктор, встроенный в барабан 12, приводимый во вращение гидромотором 1.

Вращающий момент гидромотора передается на вал-шестерню 22 через зубчатую пару с внутренним зацеплением, состоящую из шестерни 2 и зубчатого колеса 3. Сателлиты 6, вращаясь, обкатываются по закрепленному на корпусе эпициклу 7 и передают крутящий момент водилу 8, жестко соединенному с барабаном 12.
Лебедка оснащена нормально замкнутым дисковым тормозом (рисунок В.6, лист 3), который размыкается только при включении лебедки.

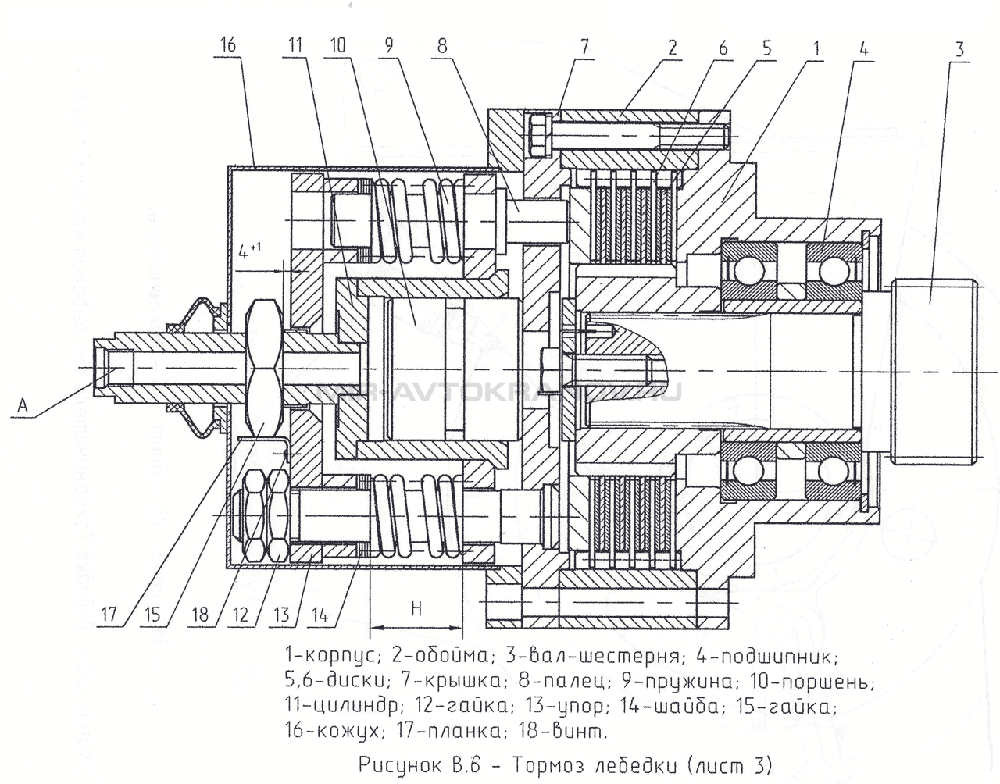

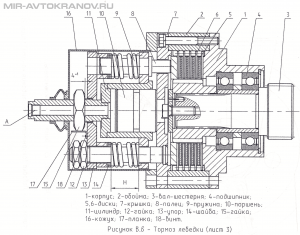

Рисунок В.6 Тормоз лебедки (Лист 3)

Рисунок В.6 Тормоз лебедки (Лист 3)



Тормоз состоит из набора, стальных дисков, находящихся в зацеплении с валом-шестерней 3 и обоймой 2. Диски сжимаются пружинами 9, осуществляя жесткую связь между валом-шестерней и неподвижной обоймой.
Растормаживание происходит при подаче рабочей жидкости в канал “А” (одновременно с включением гидродвигателя) под поршень 10 цилиндра 11, который, сжимая пружины 9, освобождает диски.
В барабан лебедки (рисунок В.6, лист 2) встроен ограничитель сматывания каната, состоящий из фиксатора 13, рычага 14 и пружины 15. На. рычаге 14 установлен упор 16.

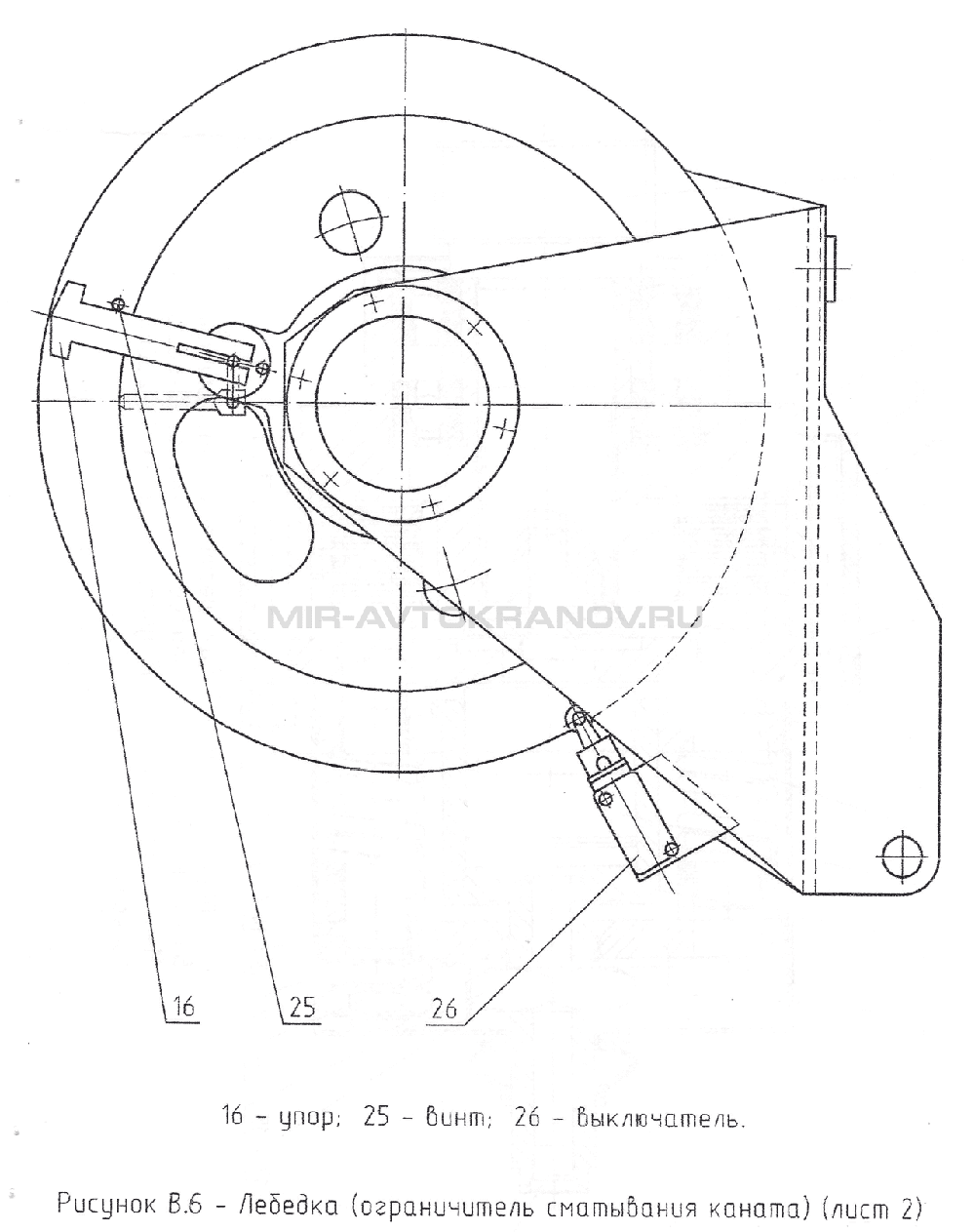

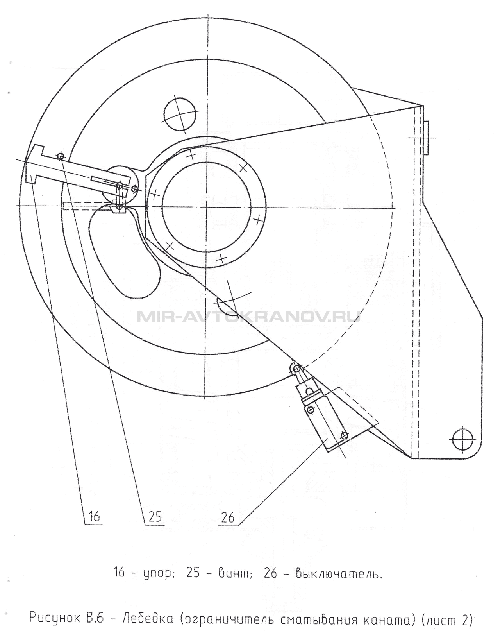

Рисунок В.6 Лебедка (Ограничитель сматывания каната) (Лист 2)

Рисунок В.6 Лебедка (Ограничитель сматывания каната) (Лист 2)



При навитом на барабан канате, последний утапливает фиксатор 13 и поворачивает упор 16 на некоторый угол.
При вращении барабана упор проходит, не задевая штока выключателя 26 (рисунок В.6; лист 2). При сматывании каната с барабана до 1,5…2,5 витков, освобождается фиксатор, и упор 16 поворачивается пружиной до касания винта 25, и при вращении барабана нажимает на шток выключателя 26, контакты которого отключают электромагнит гидрораспределителя грузовой лебедки.
Регулирование ограничителя сматывания каната производится при наличии на барабане 1.5…2,5 витков каната, (фиксатор 13 канатом не нажат) поворотом упора 16 до касания им винта 25 и перемещением выключателя 26 до нажатия на ролик и размыкания контактов выключателя 26 (слышен щелчок). Во избежание ложного срабатывания ограничителя при намотке каната на барабан (фиксатор 13 утоплен), ролик выключателя 26 не должен касаться упора 16.
ВНИМАНИЕ ! Операции по регулировке ограничителя сматывания каната производить только при выключенном приводе насоса.
Порядок регулировки тормоза, описан в пункте- 13.4.3 на странице 63.
