Руководство по эксплуатации крана, содержит основные сведения по
конструкции, регулированию, управлению, эксплуатации, уход и хранению,
необходимые для обслуживания крана.

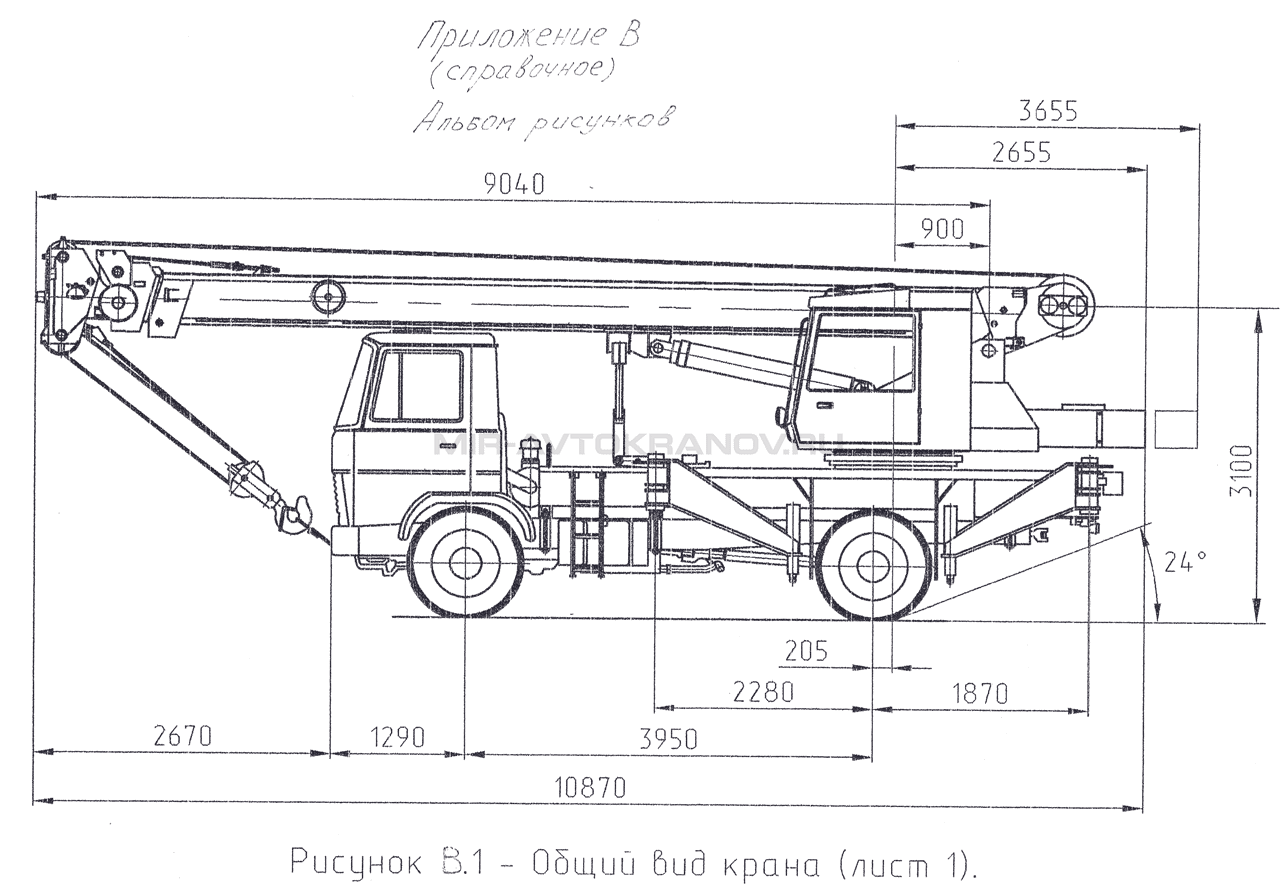

Рисунок В.1 Общий вид крана (Лист 1)
Конструкция крана постоянно совершенствуется, поэтому возможны
незначительные несоответствия некоторых сборочных единиц крана тексту и
рисункам настоящего руководства по эксплуатации, которые учитываются при
очередном его переиздании.

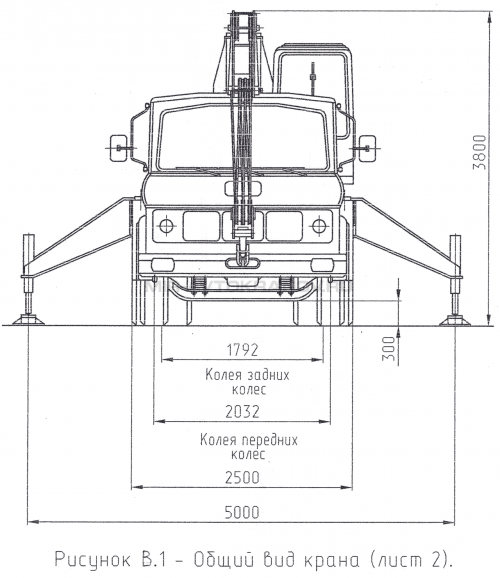

Рисунок В.1 Общий вид крана (Лист 2)
При эксплуатации крана необходимо руководствоваться следующими
дополнительными документами:
Ограничители нагрузки крана (ограничители грузоподъемности)
ОНС-140-06, ОНК-140-06М. Руководство по эксплуатации
ЛГФИ.408844.009-06 РЭ;
Ограничитель нагрузки крана ОНК-140. Инструкция по монтажу, пуску и
регулированию ЛГФИ.408844.009-03 ИМ;
Автомобили МАЗ-5551, МАЗ-5337, МАЗ-5434, МАЗ-54331, МАЗ-53371.
Руководство по эксплуатации;
Двигатель ЯМЗ-236 М2, ЯМЗ-238 М2. Инструкция по эксплуатации;
Счетчик времени наработки СВН-1-24. Паспорт;
Кран стреловой автомобильный КС-3579. Руководство по эксплуатации (с
альбомом
чертежей быстроизнашивающихся деталей) КС-3579.00.000 РЭ;
Ведомость ЗИП. КС-3579.00.000 ЗИ;
Отопительные установки типа 015 и 030. Инструкция по эксплуатации (с
паспортом);
Насосы и гидромоторы аксиально-поршневые нерегулируемые тип 310.
Этикетка 300 ЭТ. Руководство по эксплуатации 300 ЭР;
Гидромоторы аксиально-поршневые регулируемые тип 303. Этикетка
300ЭТ. Руководство по эксплуатации 303 РЭ;
В руководстве по эксплуатации приняты технические термины и обозначения
физических величин, регламентированные соответствующими ГОСТ, ОСТ и РД.
ПРЕДУПРЕЖДЕНИЕ
Высокая производительность, надежная и безотказная работа крана возможна
при условии знания особенностей устройства узлов и агрегатов, а также
строгого выполнения указаний по его эксплуатации и обслуживанию.
Поэтому, прежде чем приступить к эксплуатации крана, внимательно изучите
настоящее руководство по эксплуатации. В период эксплуатации крана
необходимо соблюдать следующие положения:
без предварительного осмотра и проверки состояния крана работа на
нем не допускается;
в случае применения рекомендованных заменителей рабочей жидкости
сроки замены их уменьшаются в два раза;
своевременно заменяйте зимние марки масел на летние и наоборот, с
обязательной промывкой гидросистемы и отметкой в журнале контроля
периодичности смены масел;
при работе крана в крановом режиме колеса автомобиля должны быть
установлены в положении для движения “по прямой”;
ЗАПРЕЩАЕТСЯ работа крана без установки на выносные опоры;
во время работы следите за показаниями контрольно-измерительных
приборов и за сигналами контрольных ламп в кабине машиниста и
водителя;
вывешивание крана на выносные опоры и снятие его с опор производите
при
минимальной частоте вращения двигателя автомобиля;
выполнение крановых операций производите при номинальной частоте
вращения двигателя автомобиля - положение педали “П” (см. “Привод
управления двигателем”);
получение максимальных скоростей подъема груза достигается при
максимальной частоте вращения двигателя автомобиля;
категорически ЗАПРЕЩАЕТСЯ при работе резко включать и отпускать
рычаги крановых операций;
отрыв груза от площадки и его посадка на площадку разрешается только
лебедкой;
при необходимости подъема груза, находящегося ниже уровня стоянки
крана, предварительно убедитесь в том, что при низшем положении
крюка на барабане осталось не менее 1,5 витков каната;
при возникновении вибраций и прерывистого движения при опускании
груза или стрелы эксплуатация крана ЗАПРЕЩАЕТСЯ;
если манометр сливной магистрали гидросистемы при выполнении всех
крановых операций, за исключением показаний в моменты опускания
стрелы и втягивания ее секций, стабильно показывает давление 0,45
МПа (4,59 кгс/см2) и более, произведите замену фильтроэлементов;
ЗАПРЕЩАЕТСЯ включение электрооборудования крана при неработающем
двигателе автомобиля;
перед остановом двигателя автомобиля отопительная установка кабины
машиниста должна быть выключена;
перед передвижением крана проверьте и убедитесь, что привод насосов
и механизм блокировки задней подвески выключены, а рукоятка
переключения потока жидкости установлена в положение - II “НА КРАН”;
ЗАПРЕЩАЕТСЯ выполнение крановых операций с грузами, превышающими 70
% грузоподъемности по грузовой характеристике при совмещении
следующих операций:
а) вращение поворотной части крана с подъёмом (опусканием)
груза;
б) вращение поворотной части крана с подъёмом (опусканием)
стрелы. ЗАПРЕЩАЕТСЯ совмещение операций выдвижения (втягивания)
секций стрелы с подъёмом (опусканием) стрелы или подъёмом
(опусканием) груза при массе груза более 0,6 т;
ЗАПРЕЩАЕТСЯ выполнение крановых операций без установленного
запасного колеса в качестве противовеса;
работа крана стрелового автомобильного КС-3579 во
взрывопожароопасных средах НЕ ДОПУСКАЕТСЯ;
в связи с тем, что нагрузка на переднюю ось крана в транспортном
положении составляет 6225 кг, необходимо в процессе эксплуатации
крана следить за поддержанием в шинах передней оси давления 7,0
кгс/см, для шин 12.Q0R20 модели ИД-304 с индексом несущей
способности 154 для одиночных шин. Давление в шинах задней оси
поддерживается согласно техни¬ческому описанию и инструкции по
эксплуатации шасси МАЗ-5337;
в случае поставки потребителю заводом-изготовителем автокрана в
комплектации, не предусмотренной в настоящем руководстве по
эксплуатации, информация об отклонениях приводится на дополнительном
вкладыше, помещённом в окончании текста руководства по эксплуатации;
при постановке крана на хранение, техническое обслуживание и ремонт
(независимо от сроков их проведения) необходимо при помощи
механизмов управления грузовой лебедкой ослабить затяжку грузового
каната на величину, позволяющую открыть панель с решеткой радиатора
кабины шасси, обеспечив, таким образом, доступ к узлам двигателя.
